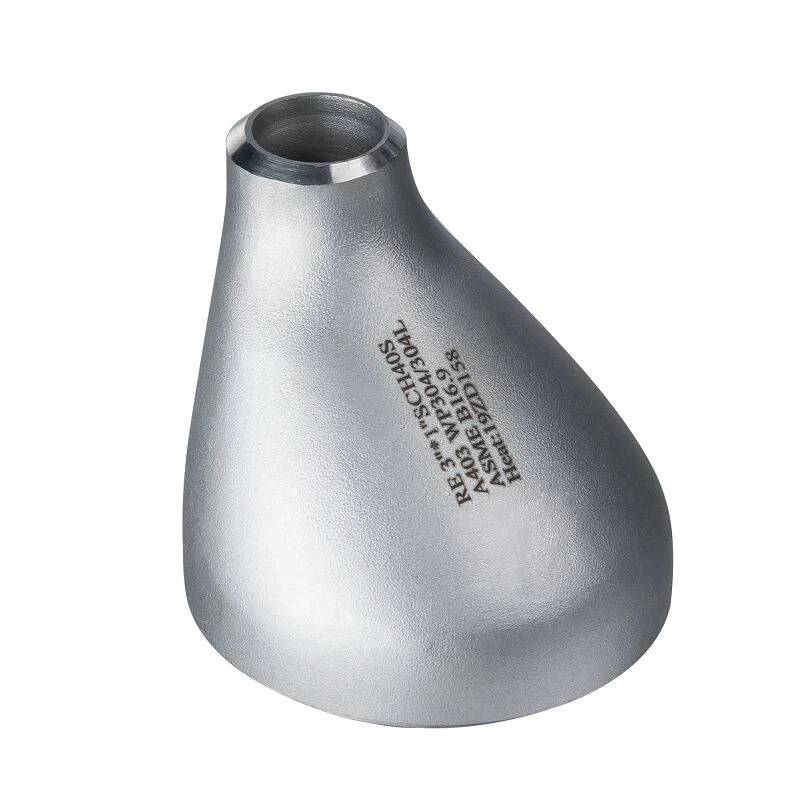

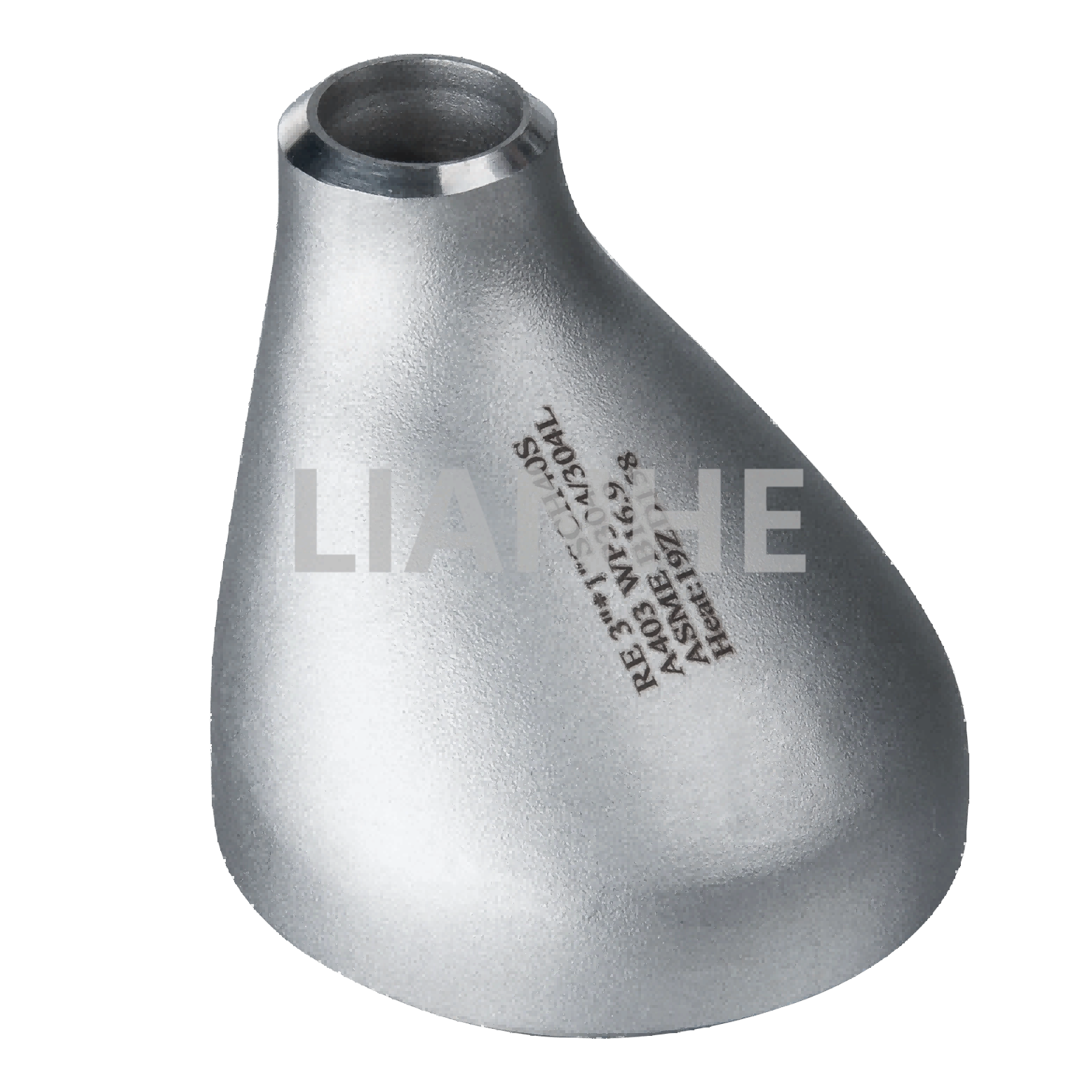

El reductor excéntrico BW (soldadura a tope) de acero inoxidable de alto rendimiento es un accesorio de tubería especializado diseñado para conectar tuberías de diferentes diámetros en sistemas que transportan mezclas de gas y líquido, minimizando la acumulación de aire y la pérdida de presión. Construido con acero inoxidable 304 o 316 sin costura, este reductor presenta un diseño excéntrico (línea central desplazada) y extremos soldados a tope, lo que lo hace ideal para tuberías horizontales donde la retención de líquidos es crítica.
Beneficios del diseño excéntrico:
La forma asimétrica (parte superior plana, parte inferior curva) evita la acumulación de gas en líneas horizontales, lo que reduce el flujo de residuos y mejora la estabilidad del flujo en sistemas de dos fases.
El radio de transición suave (1,5 veces el diámetro de la tubería) garantiza un flujo laminar, con una pérdida de presión un 15 % menor que los reductores concéntricos estándar en flujos dominados por gas.
Construcción de materiales robustos:
Acero inoxidable ASTM A312 (304/316) con recocido en solución para una microestructura uniforme, resistente al agrietamiento por corrosión bajo tensión en ambientes de alto pH y cloruro.
Clasificado para presiones de trabajo de hasta 2000 PSI (acero inoxidable 316, cédula 80) y temperaturas de -196 °C (GNL) a 650 °C (vapor).
Extremos de soldadura de precisión:
Extremos soldados a tope que cumplen con ANSI B16.25, lo que permite soldaduras de penetración total para tuberías cédula 40/80, con pruebas radiográficas (RT) opcionales para aplicaciones críticas.
Disponible en tamaños de 2" a 36" NPS, con relaciones de reducción comunes (por ejemplo, 10" a 8", 6" a 4") y tamaños personalizados a pedido.
Resistencia a la corrosión y al desgaste:
La variante de acero inoxidable 316 con aleación de molibdeno resiste las picaduras en agua de mar y medios ácidos, mientras que el 304 es ideal para uso industrial general.
Perfecto para sistemas de tuberías horizontales y de flujo bifásico:
Petróleo y Gas Upstream: Reducir los diámetros en las líneas de flujo de boca de pozo y separadores, evitando el atrapamiento de gas en tramos horizontales para mantener una producción eficiente.
Sistemas HVAC: Conexión de tuberías principales de agua helada de gran diámetro a líneas de serpentines más pequeñas en edificios comerciales, con un diseño excéntrico que minimiza la formación de burbujas de aire.
Procesamiento químico: Transición entre las salidas de las columnas de destilación y las tuberías de transferencia en refinerías, asegurando un flujo fluido de mezclas de vapor y líquido.
Ingeniería Marina: Reducir el tamaño de las líneas de agua de lastre y sentina en los barcos, con acero inoxidable 316 que resiste la corrosión del agua salada y la carga dinámica.
P: ¿Cómo evita el diseño excéntrico la acumulación de gas??
A:La superficie superior plana permite que el gas fluya a lo largo de la parte superior de la tubería, mientras que el líquido permanece en la parte inferior, lo que reduce el flujo de residuos en instalaciones horizontales.
P: ¿Se puede utilizar este reductor en tuberías verticales??
A:Aunque principalmente es para uso horizontal, se puede instalar verticalmente, aunque los reductores concéntricos son más adecuados para aplicaciones verticales.
P: ¿Cuál es la preparación de soldadura recomendada para reductores de paredes gruesas??
A:Utilice una ranura en J o en U para paredes >12 mm para garantizar una penetración total, siguiendo las pautas de soldadura ASME BPVC Sección IX.
P: ¿Existen opciones no magnéticas para aplicaciones sensibles??
A:Sí, el acero inoxidable 316L ofrece una baja permeabilidad magnética, adecuado para su uso cerca de separadores magnéticos y equipos de resonancia magnética.
