Accesorios para soldar a topeson componentes esenciales en sistemas de tuberías industriales donde la integridad de la conexión, la precisión dimensional y la confiabilidad operativa a largo plazo son importantes. Desde codos y T hasta reductores y tapas, estos accesorios ayudan a conectar tuberías, redirigir el flujo y adaptarse a cambios en el tamaño de las tuberías. Comprender la selección de materiales, los estándares dimensionales, el espesor de la pared, la preparación de soldadura y los requisitos de inspección ayuda a los ingenieros, contratistas y equipos de compras a reducir los problemas de instalación y evitar fallas costosas. Esta guía explica cómo especificar accesorios para soldar a tope, evaluar la calidad y tomar decisiones de compra informadas para aplicaciones industriales exigentes.
1. ¿Qué son los accesorios para soldar a tope?
Los accesorios para soldar a tope son componentes de tubería diseñados para unirse a los extremos correspondientes de la tubería mediante soldadura a tope. El accesorio y la tubería se alinean, sus extremos se preparan según sea necesario y se utiliza un procedimiento de soldadura calificado para crear la conexión. Cuando se diseñan, sueldan, inspeccionan y operan correctamente dentro de los límites especificados, estas conexiones pueden proporcionar un rendimiento duradero y resistente a fugas.
A diferencia de los accesorios roscados, que se conectan a través de roscas coincidentes, los accesorios soldados a tope no dependen de una unión roscada en el punto de conexión. Se seleccionan comúnmente para tuberías de proceso donde la integridad mecánica, una ruta de flujo interno continuo y un riesgo reducido de fugas en las juntas son importantes.
Las aplicaciones típicas incluyen procesamiento químico, instalaciones de petróleo y gas, generación de energía, tratamiento de agua, producción farmacéutica, construcción naval y fabricación industrial. La configuración de accesorios requerida depende de la geometría de la tubería, las condiciones operativas, el espacio de instalación disponible y el diseño de ingeniería.
Para los compradores, el punto clave es que la forma de un accesorio por sí sola no determina si es adecuado. También se debe confirmar la calidad del material, las dimensiones, el espesor de la pared, la preparación de los extremos, la calidad de fabricación y la compatibilidad con las tuberías conectadas.
2. ¿Por qué se utilizan accesorios soldados a tope en tuberías industriales?
Conexiones confiables bajo condiciones operativas definidas
Una soldadura a tope ejecutada correctamente crea una conexión permanente entre la tubería y el accesorio. Esto hace que los accesorios para soldar a tope sean adecuados para muchos sistemas que requieren una contención confiable de líquidos, gases, vapor o medios de proceso. Los límites reales de presión y temperatura dependen de los materiales, las dimensiones de los componentes, la calidad de la soldadura y el código de tuberías aplicable.
Un camino de flujo interno fluido
Cuando las superficies internas están correctamente alineadas y el perfil de soldadura es aceptable, las conexiones soldadas a tope pueden minimizar las obstrucciones internas abruptas. Esto es beneficioso en sistemas donde la eficiencia del flujo, la facilidad de limpieza o la reducción de áreas de acumulación de fluido son importantes. Una mala alineación, una penetración excesiva de la soldadura o una geometría de ajuste inadecuada aún pueden crear restricciones de flujo.
Mantenimiento conjunto de rutina reducido
Las conexiones soldadas permanentes eliminan la necesidad de apretar periódicamente la conexión como lo requieren algunas uniones mecánicas. Sin embargo, los sistemas soldados aún necesitan una inspección adecuada, un control de la corrosión y un mantenimiento programado en función de su entorno operativo.
Diseños de tuberías flexibles
Los codos, tes, reductores y otras configuraciones de accesorios permiten a los ingenieros enrutar tuberías alrededor del equipo, crear ramales y realizar transiciones entre tamaños de tuberías. Las dimensiones estandarizadas también ayudan a los contratistas a planificar la prefabricación y la instalación con mayor precisión.
3. Tipos comunes de accesorios para soldar a tope y sus aplicaciones
Cada accesorio realiza una función específica. Seleccionar la geometría incorrecta puede crear conflictos de instalación, alterar la ruta de flujo prevista o requerir modificaciones costosas durante la construcción.
| Tipo de ajuste | Función primaria | Consideraciones clave de selección |
|---|---|---|
| codo de 90 grados | Cambia la dirección del flujo en 90 grados. | Radio largo o corto, tamaño de tubería, espesor de pared y espacio disponible. |
| codo de 45 grados | Cambia de dirección más gradualmente. | Ángulo requerido, dimensiones de centro a extremo y geometría de diseño. |
| Camiseta igual | Crea una rama con el mismo tamaño nominal que la ejecución. | Dimensiones de tramos y bifurcaciones, requisitos de flujo y consideraciones de refuerzo. |
| T reductora | Crea una rama más pequeña que la tubería principal. | Tamaño del recorrido, tamaño de la rama y requisitos de diseño aplicables. |
| reductor concéntrico | Conecta diferentes tamaños de tubería a lo largo de una línea central común. | Tamaño de extremo grande, tamaño de extremo pequeño, longitud de transición y orientación. |
| reductor excéntrico | Conecta diferentes tamaños con una línea central desplazada. | Consideraciones sobre orientación horizontal o vertical, drenaje y bolsas de aire. |
| tapa de tubo | Cierra el final de una tubería. | Tamaño, material, espesor de pared y requisitos de acceso futuros. |
| Montaje cruzado o personalizado | Crea múltiples conexiones de rama donde lo permite el diseño. | Geometría de ramas, análisis de tensiones, requisitos dimensionales y código aplicable. |
Los codos de radio largo se utilizan con frecuencia cuando se prefiere un cambio de dirección más suave, mientras que los codos de radio corto pueden adaptarse a diseños compactos donde el diseño lo permite. Los reductores concéntricos y excéntricos satisfacen diferentes necesidades de diseño y no deben considerarse intercambiables.
Por ejemplo, un reductor excéntrico en una línea horizontal puede ayudar a evitar un punto alto o bajo no deseado cuando se instala en la orientación correcta. La disposición adecuada depende del fluido, la dirección del flujo, la configuración de la bomba, los requisitos de drenaje y los planos del proyecto.
4. Cómo elegir el material adecuado para los accesorios soldados a tope
La selección de materiales afecta directamente la resistencia a la corrosión, la resistencia, la idoneidad de la temperatura, los requisitos de fabricación y el costo del ciclo de vida. El accesorio de menor precio no es necesariamente la opción más económica si requiere un reemplazo prematuro o presenta problemas de compatibilidad.
| Categoría de material | Ejemplos de especificaciones comunes | Consideraciones típicas |
|---|---|---|
| Acero carbono | ASTM A234 WPB | Aplicaciones comunes de tuberías industriales; Puede ser necesaria protección contra la corrosión. |
| Acero al carbono de baja temperatura | ASTM A420 WPL6 | Aplicaciones que requieren tenacidad especificada a bajas temperaturas. |
| Acero aleado | Grados ASTM A234 aplicables, como WP11 o WP22 | Condiciones de servicio especializadas o de alta temperatura seleccionadas. |
| Acero inoxidable austenítico | ASTM A403 WP304/304L o WP316/316L | Resistencia a la corrosión en ambientes adecuados; La selección del grado depende de los medios y las condiciones. |
| Acero inoxidable dúplex | Grados ASTM A815 aplicables | Aplicaciones que requieren una combinación de fuerza y resistencia a la corrosión. |
| Aleaciones de níquel | Grados ASTM B366 aplicables | Ambientes especializados corrosivos, de alta temperatura o exigentes. |
Evaluar el entorno de servicio real
Antes de confirmar un material, los ingenieros deben considerar la composición del fluido, las temperaturas de operación y diseño, la presión, los mecanismos de corrosión, los posibles contaminantes y los productos químicos de limpieza. El acero inoxidable, por ejemplo, no es universalmente resistente a todos los medios corrosivos. La concentración de cloruro, la temperatura y otras condiciones pueden influir significativamente en su rendimiento.
Confirmar la trazabilidad del material
Para proyectos industriales críticos, los compradores pueden exigir certificados de pruebas de materiales, identificación de calor o lotes, registros de composición química, resultados de pruebas mecánicas y documentación de inspección. Los requisitos varían según la especificación del material, la especificación del proyecto y el código aplicable.
Los compradores deben confirmar el grado exacto y el estándar de material aplicable en lugar de confiar en descripciones como "acero inoxidable" o "aleación de alta resistencia". Estos términos amplios no proporcionan suficiente información para establecer la idoneidad.
5. Dimensiones, espesor de pared y estándares
La compatibilidad dimensional es una de las causas más comunes de problemas evitables durante la instalación de tuberías. Incluso un accesorio fabricado con el material correcto puede resultar inadecuado si su tamaño nominal, diámetro exterior, espesor de pared o dimensiones finales no coinciden con el diseño.

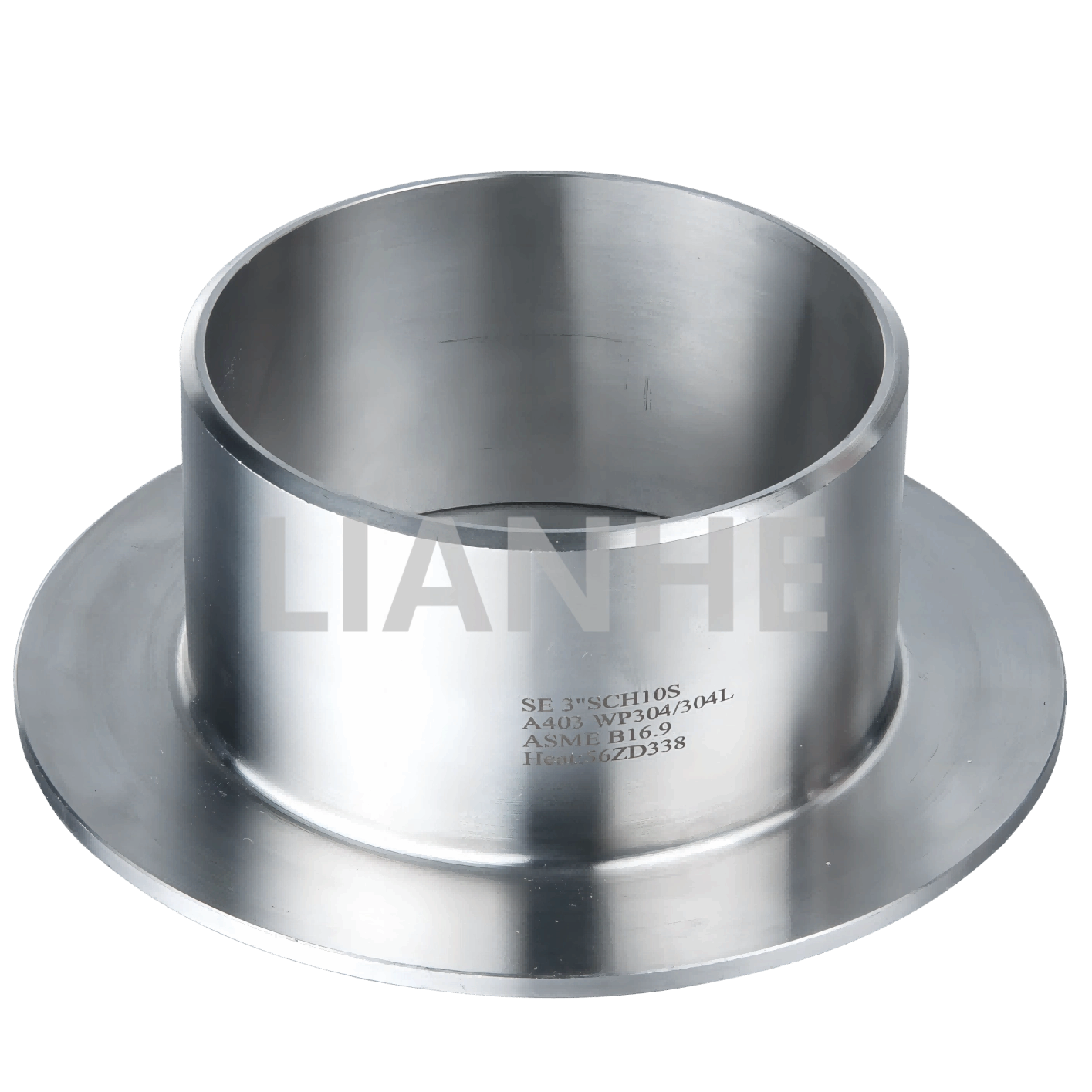

Entendiendo ASME B16.9
ASME B16.9 cubre dimensiones generales, tolerancias, clasificaciones, pruebas y marcado para accesorios forjados para soldadura a tope fabricados en fábrica en tamaños NPS 1/2 a NPS 48, o DN 15 a DN 1200. Es una referencia comúnmente utilizada para componentes de tuberías industriales estandarizados.
La norma no debe confundirse con una especificación completa de materiales o un sustituto del diseño del sistema de tuberías. Los requisitos de materiales, los procedimientos de soldadura, la idoneidad del servicio y otras obligaciones del proyecto deben abordarse a través de las normas de materiales, códigos de tuberías y documentos del proyecto aplicables.
Haga coincidir el grosor de la pared
La tabla de tuberías se utiliza comúnmente para identificar el espesor de la pared en sistemas de tuberías estandarizados. Sin embargo, el mismo tamaño nominal de tubería puede tener diferentes espesores de pared según su programación. Por lo tanto, los compradores deben confirmar las dimensiones reales requeridas y asegurarse de que el accesorio sea adecuado para la tubería correspondiente.
Confirmar los extremos de la soldadura
Los accesorios para soldar a tope generalmente requieren extremos preparados adecuados para el procedimiento de soldadura especificado. La preparación de los extremos, la geometría del bisel, la apertura de la raíz y la alineación deben seguir la norma aplicable, el procedimiento de soldadura aprobado y los requisitos de ingeniería.
6. Cómo seleccionar los accesorios para soldar a tope adecuados para su proyecto
Un proceso de selección estructurado ayuda a evitar pedidos incorrectos, retrasos en la instalación y sustituciones de materiales no planificadas. Comience con los requisitos de ingeniería y luego verifique la capacidad del proveedor para fabricar y documentar los productos especificados.
Paso 1: definir las condiciones operativas
Registre la presión de diseño, la temperatura de funcionamiento, la composición del fluido o gas, las consideraciones sobre corrosión y el código de proyecto relevante. Estas condiciones establecen los límites para la selección de materiales y componentes.
Paso 2: identificar la geometría de ajuste
Indique si necesita un codo, una T, un reductor, una tapa u otra configuración. Incluya el ángulo, el radio, la disposición de las ramas y cualquier requisito de orientación que se muestra en los dibujos aprobados.
Paso 3: Confirme la especificación completa
Proporcione el tamaño nominal, el cronograma o espesor de la pared, la calidad del material, el estándar de fabricación aplicable y la preparación del extremo. Cuando se necesiten dimensiones no estándar, envíe dibujos con tolerancias y criterios de aceptación claramente identificados.
Paso 4: Establecer requisitos de inspección
Identifique qué registros, inspecciones y pruebas requiere el proyecto. Estos pueden incluir inspección dimensional, certificados de materiales, examen visual, examen no destructivo u otras actividades de verificación específicas. No todas las pruebas se aplican a todos los accesorios y las pruebas deben acordarse antes de la producción.
Paso 5: Revisa la Oferta Comercial Completa
Comparar cotizaciones utilizando la misma especificación técnica. Confirme la cantidad, la unidad de medida, el tiempo de producción, el embalaje, los arreglos de envío, los requisitos de documentos y los procedimientos para el manejo de productos no conformes.
- Utilice dibujos aprobados en lugar de confiar únicamente en los nombres de los productos.
- Aclare cualquier diferencia entre la especificación solicitada y la alternativa propuesta.
- Solicite confirmación del grado exacto del material y del estándar dimensional.
- Acuerde los requisitos de inspección y documentación antes de realizar el pedido.
- Evalúe el costo total del proyecto, incluidos los riesgos de retrabajo, entrega y reemplazo.
7. Consideraciones sobre el control de calidad y la soldadura
Los accesorios confiables soldados a tope requieren más que un etiquetado correcto. La consistencia de la fabricación, la verificación del material, la precisión dimensional, el estado de la superficie y la inspección adecuada contribuyen a la calidad del producto.
Inspección dimensional
Las mediciones críticas pueden incluir el diámetro exterior, el espesor de la pared, las dimensiones del centro al extremo, la longitud total, la geometría de la rama y la preparación de los extremos. Los criterios de inspección deben seguir el estándar de producto aplicable y las especificaciones de compra.
Verificación de materiales
La identificación y documentación del material ayudan a confirmar que los accesorios suministrados corresponden al grado especificado. Cuando lo requiera el proyecto, se podrán utilizar métodos de verificación adicionales para establecer la identidad o trazabilidad de la aleación. El plan de inspección debe definir el método, la cobertura y los criterios de aceptación.
Inspección de superficies y fabricación
Los accesorios deben revisarse para detectar defectos superficiales inaceptables, deformaciones, daños y otras condiciones que puedan afectar el cumplimiento o la instalación. Los métodos de fabricación pueden variar según el tipo de accesorio, las dimensiones, el material y las especificaciones aplicables.
Controles de soldadura e instalación
Antes de soldar, el personal debe verificar la compatibilidad del material, el ajuste, la limpieza, la alineación y el procedimiento de soldadura aprobado. El aporte de calor, la temperatura entre pasadas, el precalentamiento y el tratamiento térmico posterior a la soldadura pueden requerir control según el material, el espesor, las condiciones de servicio y el código aplicable.
Según la aplicación, se pueden especificar métodos de inspección como pruebas visuales, pruebas radiográficas, pruebas ultrasónicas, pruebas de partículas magnéticas o pruebas de líquidos penetrantes. El método y el alcance del examen deben ser determinados por el código aplicable y los requisitos del proyecto en lugar de suponerse que son idénticos para todos los accesorios.
8. Problemas comunes de compra e instalación
Realizar pedidos únicamente por tamaño nominal
Dos accesorios con el mismo tamaño nominal pueden diferir en material, horario, geometría o estándar. Una descripción de compra incompleta aumenta el riesgo de recibir un componente que no se puede instalar según lo previsto. Proporcione siempre una especificación técnica completa.
Elegir materiales basándose únicamente en el precio
Es posible que un grado más económico no proporcione la resistencia a la corrosión, la capacidad de temperatura o las propiedades mecánicas requeridas. Compare la especificación completa del material y verifique su idoneidad para las condiciones de diseño antes de considerar el precio.
Haciendo caso omiso de las tolerancias y el ajuste
La falta de coincidencia dimensional puede complicar la alineación, aumentar el tiempo de fabricación y afectar la calidad de la soldadura. Verifique las dimensiones y tolerancias de acoplamiento antes de la fabricación, especialmente para carretes de tubería prefabricados o sistemas con espacio de instalación limitado.
Dejar la documentación hasta el final
Los certificados faltantes o una trazabilidad poco clara pueden retrasar la inspección y la aceptación del proyecto. Establezca requisitos de documentación en la etapa de cotización y confirme que los registros identificarán los productos suministrados y los lotes de materiales relevantes.
No proteger los productos durante el envío
La humedad, la contaminación, los impactos y las malas condiciones de almacenamiento pueden dañar los accesorios o afectar su condición antes de la instalación. Especificar prácticas apropiadas de embalaje, identificación, manipulación y almacenamiento basadas en el material y el entorno de transporte.
9. Lista de verificación práctica para la adquisición de accesorios soldados a tope
Antes de enviar una solicitud de cotización, prepare la información a continuación. Una consulta completa permite a los proveedores evaluar los requisitos con mayor precisión y ayuda a los compradores a comparar ofertas de manera equivalente.
- Tipo de producto:Codo, T, reductor, tapa u otro accesorio específico.
- Dimensiones:Tamaño nominal de tubería, designación DN o NPS y geometría requerida.
- Grosor de la pared:Cédula de tubería o espesor de pared mínimo especificado.
- Material:Especificación y grado exactos del material.
- Estándar de fabricación:ASME, ASTM, EN u otros requisitos aplicables especificados por el proyecto.
- Condiciones de funcionamiento:Consideraciones de diseño sobre presión, temperatura, servicio de fluidos y corrosión.
- Preparación final:Configuración requerida del extremo de soldadura y estándar aplicable.
- Cantidad:Número de piezas para cada tamaño y tipo de racor.
- Documentos de calidad:Certificados, registros de inspección, informes de pruebas y requisitos de trazabilidad.
- Entrega:Fecha de entrega requerida, destino, embalaje y condiciones de envío.
- Requisitos especiales:Dibujos, tolerancias adicionales, marcado o criterios de aceptación específicos del proyecto.
Proporcionar esta información al principio reduce los ciclos de aclaración y facilita la identificación de diferencias entre las cotizaciones de los proveedores. Si algún detalle técnico sigue siendo incierto, haga que el ingeniero de tuberías responsable lo confirme antes de finalizar el pedido.
10. Preguntas frecuentes sobre accesorios para soldar a tope
1. ¿Para qué se utilizan principalmente los accesorios soldados a tope?
Conectan secciones de tubería, cambian la dirección del flujo, crean conexiones de derivación, hacen transición entre tamaños de tubería y cierran extremos de tubería. Se utilizan comúnmente en tuberías de procesos industriales, instalaciones de energía, plantas químicas, sistemas de tratamiento de agua y otras aplicaciones que requieren conexiones soldadas permanentes.
2. ¿Cuál es la diferencia entre accesorios soldados a tope y roscados?
Los accesorios para soldar a tope se conectan a los extremos de las tuberías mediante soldadura, mientras que los accesorios roscados se conectan a través de roscas coincidentes. Las conexiones soldadas a tope suelen preferirse en aplicaciones donde las uniones permanentes y una trayectoria de flujo interno continuo son importantes. Los accesorios roscados pueden ser útiles en aplicaciones adecuadas de diámetro más pequeño o de servicios específicos. La conexión adecuada depende del código de diseño y de las condiciones de funcionamiento.
3. ¿Qué norma se utiliza habitualmente para los accesorios soldados a tope?
ASME B16.9 se usa ampliamente para accesorios forjados para soldadura a tope fabricados en fábrica. Aborda dimensiones, tolerancias, clasificaciones, pruebas y marcado dentro de su alcance. También se deben confirmar para el proyecto la especificación de material aplicable y el código de tubería.
4. ¿Cómo elijo el grado de material correcto?
Considere la composición del fluido, la presión de diseño, la temperatura, los mecanismos de corrosión, los requisitos mecánicos y el código aplicable. Confirme la especificación exacta del material y el grado con el ingeniero responsable en lugar de confiar en una descripción genérica como acero al carbono o acero inoxidable.
5. ¿El espesor de la pared del accesorio debe coincidir con el de la tubería?
El accesorio debe cumplir con los requisitos de diseño y dimensiones aplicables y ser compatible con la tubería conectada. Los compradores deben especificar el programa requerido o el espesor de la pared y verificar las dimensiones de los extremos y la preparación de la soldadura. Cualquier discrepancia permitida debe abordarse de acuerdo con los requisitos de soldadura y diseño aprobados.
6. ¿Qué documentos debo solicitar a un proveedor?
Dependiendo del proyecto, los documentos pueden incluir certificados de prueba de materiales, registros de inspección dimensional, identificación del producto e información de trazabilidad, documentación de conformidad aplicable e informes de pruebas o exámenes no destructivos específicos. Acordar los documentos requeridos antes de la producción o envío.
7. ¿Se pueden personalizar los accesorios soldados a tope?
Algunos fabricantes pueden suministrar accesorios con dimensiones, materiales o requisitos específicos del proyecto no estándar acordados, sujeto a la capacidad de fabricación y a los códigos aplicables. Proporcione dibujos, requisitos de materiales, tolerancias, cantidades y criterios de inspección para que el proveedor pueda evaluar la viabilidad. No se debe suponer que los productos personalizados cumplen con una norma en todos los aspectos a menos que se hayan verificado los requisitos.
8. ¿Cómo puedo reducir el costo total de compra de accesorios para soldar a tope?
Reduzca los costos evitables mediante la emisión de especificaciones completas, la consolidación de pedidos compatibles, la planificación de cronogramas de entrega, la verificación de la documentación de los proveedores y la prevención de discrepancias dimensionales o de materiales. Evalúe la calidad, la confiabilidad de la entrega y la posible reelaboración junto con el precio unitario cotizado.
Encuentre los accesorios para soldar a tope adecuados para su proyecto
La elección de accesorios para soldar a tope adecuados requiere una cuidadosa atención a los grados de material, dimensiones, estándares aplicables, requisitos de soldadura y condiciones de operación. Trabajar con un proveedor que comprenda estos requisitos puede ayudar a agilizar las adquisiciones, mejorar la claridad de las especificaciones y respaldar una ejecución de proyectos más confiable.
