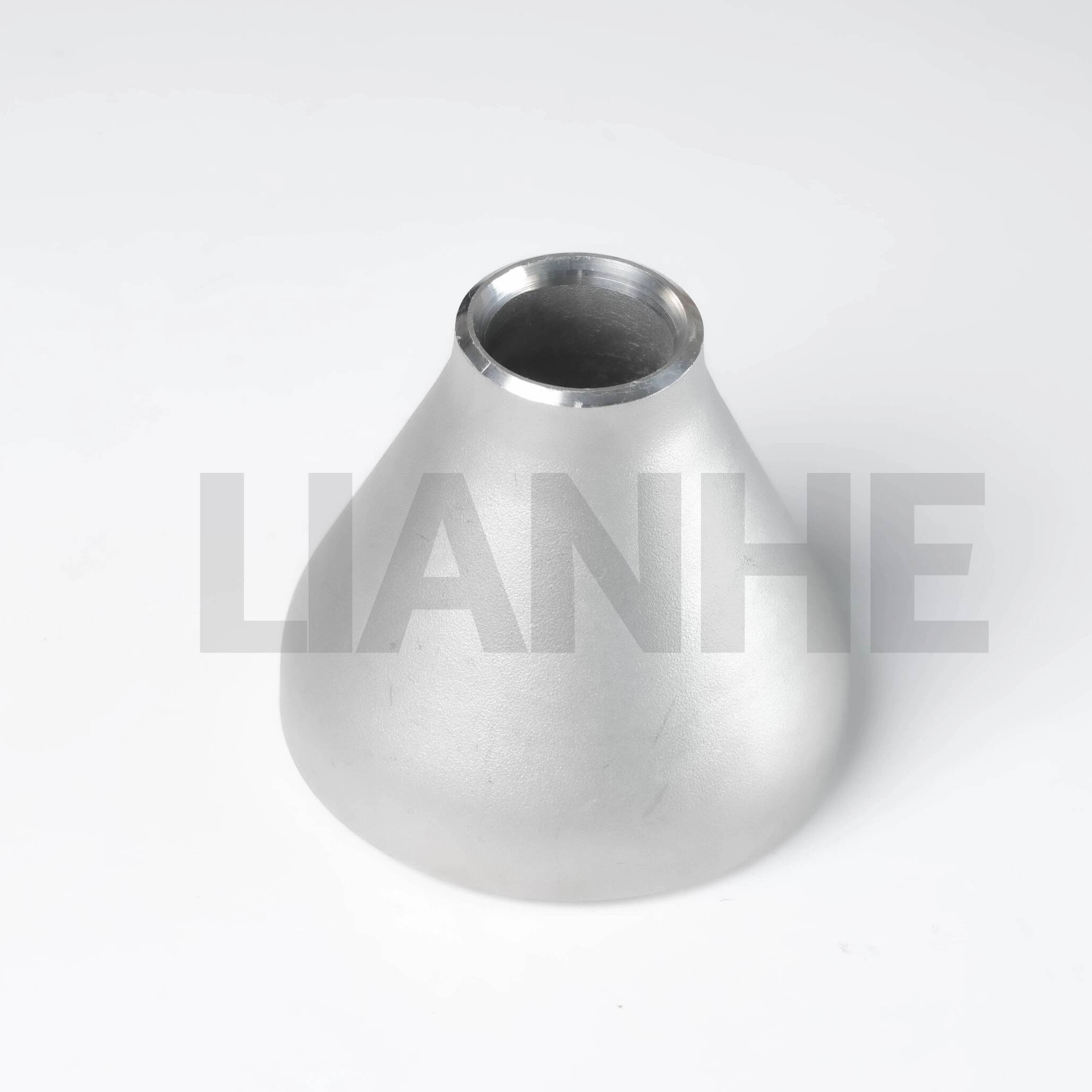

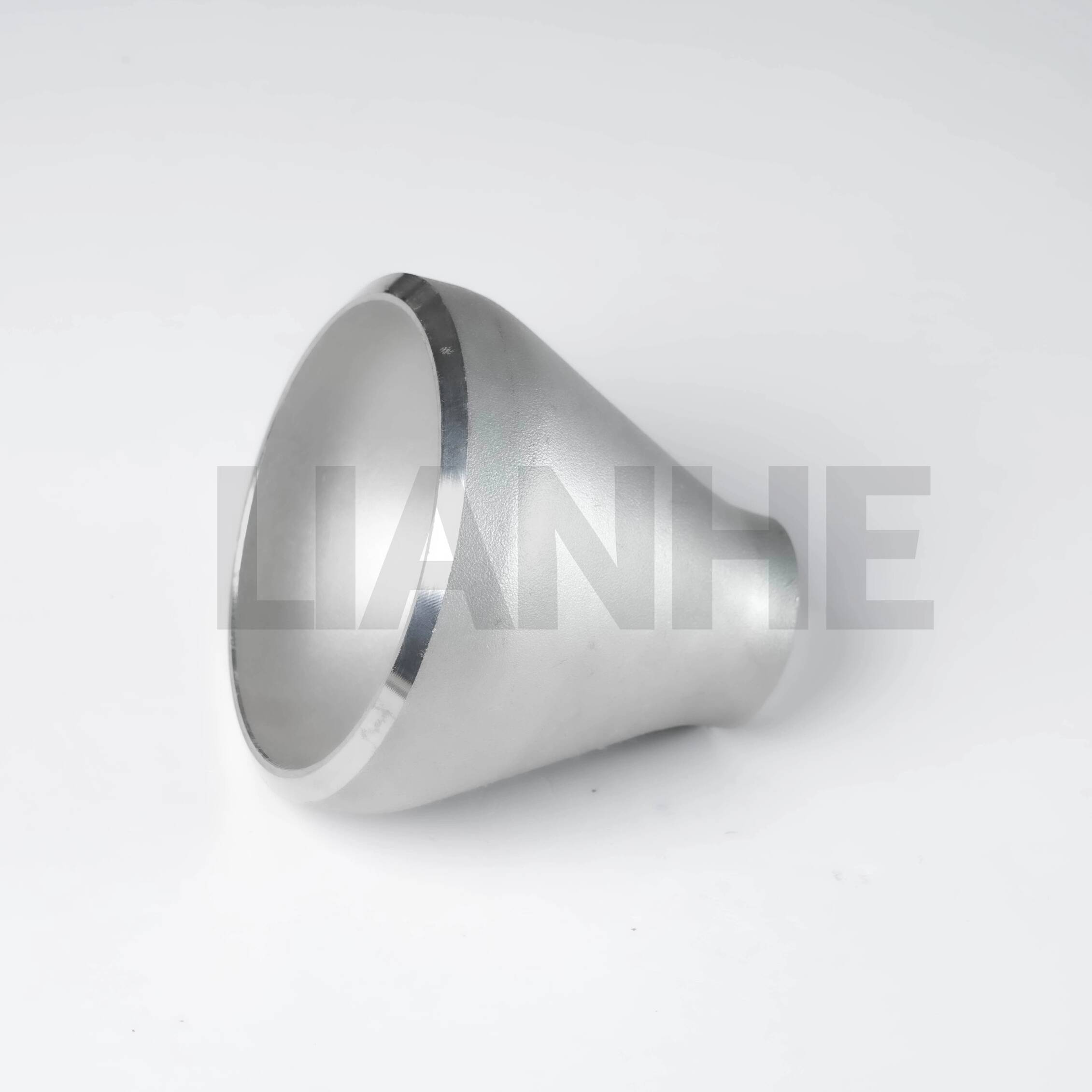

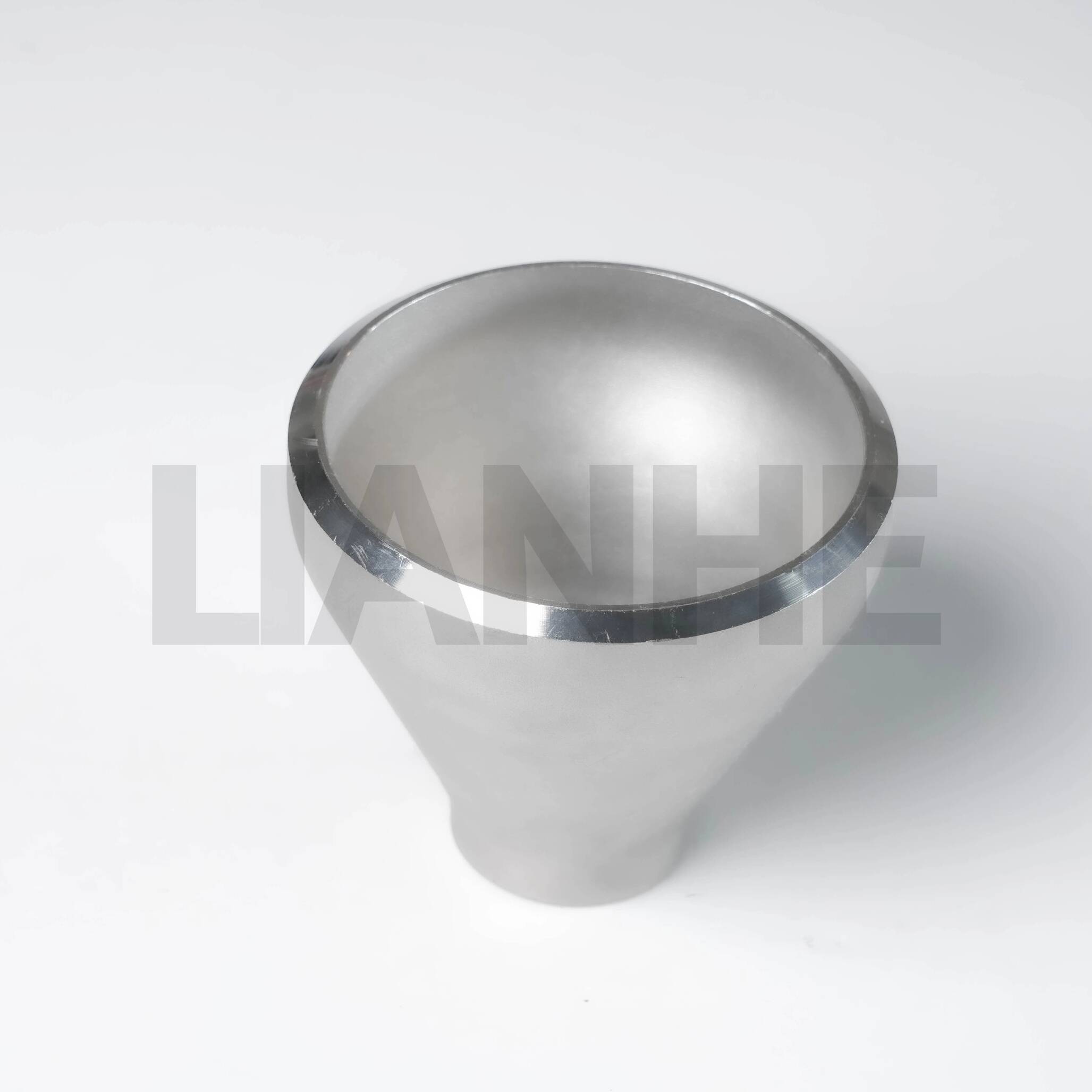

El reductor concéntrico BW (soldadura a tope) de acero inoxidable de alta presión es un accesorio de tubería diseñado con precisión para conectar tuberías de diferentes diámetros en sistemas de alta presión y alta temperatura manteniendo un flujo suave y la integridad estructural. Construido con acero inoxidable 304 o 316 sin costura, este reductor presenta un diseño concéntrico (grosor de pared uniforme) y extremos soldados a tope, lo que lo hace ideal para aplicaciones que requieren turbulencia y concentración de tensión mínimas.
Construcción sin costuras de primera calidad:
Fabricado en acero inoxidable ASTM A312 (304 para uso general, 316 para medios corrosivos), con una resistencia a la tracción mínima de 515 MPa y un límite elástico de 205 MPa.
El cuerpo sin costuras elimina los puntos débiles y está clasificado para presiones de trabajo de hasta 2500 PSI (acero inoxidable cédula 80, 316) y temperaturas de -46 °C a 815 °C.
Ventajas del diseño concéntrico:
La reducción uniforme del diámetro (por ejemplo, de 6" a 4") garantiza una transición de flujo simétrica, lo que reduce la turbulencia en un 20 % en comparación con los reductores excéntricos, ideal para sistemas dominados por líquidos.
La superficie interna lisa (Ra ≤1,6μm) minimiza la pérdida de presión y evita la acumulación de sedimentos en las tuberías.
Cumplimiento de la instalación:
Los extremos para soldar a tope con bisel de 37,5° cumplen con las normas ANSI B16.25 y ASME B16.9, adecuados para procesos de soldadura GTAW (TIG) y GMAW (MIG) en tuberías críticas.
Disponible en tamaños de 1" a 48" NPS, con relaciones reductoras de 2:1 a 4:1, compatible con tuberías cédula 40/80/160.
Resistencia a la corrosión:
La variante de acero inoxidable 316 con 3,5 % de molibdeno resiste las picaduras en ambientes ricos en cloruro (por ejemplo, agua de mar, salmuera), con una superficie pasivada que extiende la vida útil en un 30 %.
Ideal para tuberías industriales que requieren transiciones de diámetro suaves:
Transmisión de petróleo y gas: Reducción del tamaño de las tuberías en gasoductos de alta presión y líneas de proceso de refinería, cumpliendo con NACE MR0175 para servicio de gases ácidos.
Generación de energía: Conexión de turbinas de vapor a líneas de condensado de menor diámetro en plantas térmicas, con acero inoxidable 304 resistente a la oxidación a 550°C.
Procesamiento químico: Transición entre entradas y salidas de reactores en ambientes corrosivos, cumpliendo con los estándares cGMP para superficies limpiables en la fabricación farmacéutica.
Tratamiento de agua: Reducción de diámetros en tuberías principales de agua de alto caudal y bombas de aguas residuales, con acero inoxidable 316 resistente al agua clorada y partículas abrasivas.
P: ¿Cuándo debo usar un reductor concéntrico o excéntrico??
A:Utilice reductores concéntricos para sistemas de sólo líquido para mantener la simetría del flujo; Los reductores excéntricos son mejores para mezclas de gas y líquido para evitar bolsas de aire.
P: ¿Se puede utilizar este reductor en tuberías verticales??
A:Sí, los reductores concéntricos son adecuados para instalaciones verticales, pero garantizan un soporte adecuado para evitar tensiones en las uniones soldadas.
P: ¿Cuál es el espesor mínimo de pared para reductores cédula 160??
A:El espesor de la pared varía según el tamaño (p. ej., cédula 160 de 1" tiene una pared de 3,73 mm), que se detalla en ASME B16.9 para obtener clasificaciones de presión precisas.
P: ¿Hay relaciones reductoras personalizadas disponibles??
A:Sí, se pueden fabricar proporciones no estándar (por ejemplo, de 3" a 1,5") bajo pedido, con plazos de entrega normalmente de 10 a 15 días hábiles.
