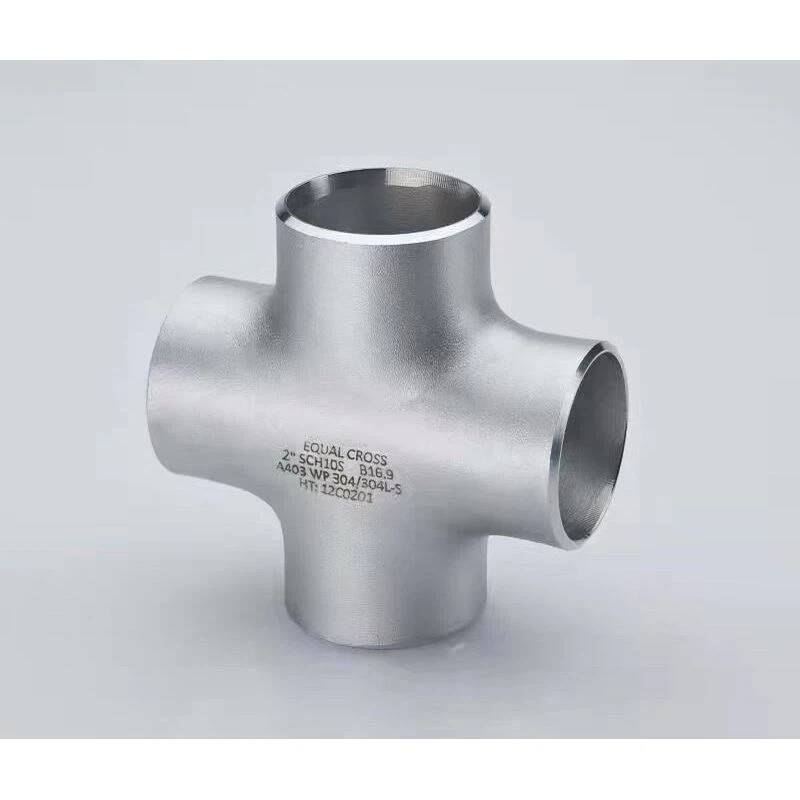

La cruz BW (soldadura a tope) de acero inoxidable de alta presión es un accesorio de tubería robusto diseñado para crear conexiones de cuatro vías en tuberías industriales de alta presión y alta temperatura. Construida con acero inoxidable 304 o 316 sin costuras, esta cruz presenta extremos soldados a tope (cumple con ANSI B16.25) y un diseño reforzado, lo que garantiza integridad estructural y rendimiento sin fugas en aplicaciones críticas.
Construcción resistente:
Cuerpo de acero inoxidable sin costura (304/316) con tamaños de rama iguales o reducidos, clasificado para presiones de trabajo de hasta 2500 PSI (acero inoxidable cédula 80, 316) y temperaturas de -46 °C a 815 °C.
La sección central reforzada (1,5 veces el espesor de la pared) soporta cargas de presión multidireccionales, lo que reduce la concentración de tensiones en las uniones de las ramas.
Extremos de soldadura de precisión:
Extremos soldados a tope con bordes biselados (37,5° ±1°) para soldaduras de penetración total, que cumplen con ASME B16.9 y son adecuados para procesos de soldadura tanto automáticos como manuales.
Disponible en cruz igual (todas las ramas del mismo tamaño) y cruz reductora (los tamaños de las ramas difieren en un tamaño nominal), ofreciendo versatilidad en el diseño de tuberías.
Optimización de flujo y estrés:
Las transiciones internas suaves (radio ≥1,0x espesor de la pared de la tubería) minimizan la turbulencia y la pérdida de presión, con una superficie interna hidroformada (Ra ≤1,6μm) para flujo laminar en sistemas de múltiples ramas.
La variante de acero inoxidable 316 con contenido de molibdeno resiste las picaduras en medios ricos en cloruro, ideal para sistemas de distribución de agua de mar y salmuera.
Seguro de calidad:
Pruebas 100 % radiográficas (RT) para soldaduras en aplicaciones críticas, con comprobaciones dimensionales mediante escaneo 3D para garantizar la precisión de la alineación (±0,5 mm para 12" NPS).
Cumple con ISO 9001:2015 y especificaciones específicas del cliente (por ejemplo, Shell MESC SPE 77/300 para proyectos de petróleo y gas).
Ideal para redes de tuberías industriales complejas:
Refinerías de petróleo y gas: Conexiones de múltiples derivaciones en unidades de proceso, sistemas de antorcha y redes de intercambiadores de calor, con acero inoxidable 316 que cumple con NACE MR0175 para servicio amargo.
Generación de energía: Conexiones de cuatro vías en sistemas de cabecera de vapor y líneas de retorno de condensado, soportando cargas térmicas cíclicas en plantas de ciclo combinado.
Procesamiento químico: Distribuir materias primas en reactores discontinuos y columnas de destilación, con un diseño cruzado igual que permite una distribución equilibrada del flujo.
Tratamiento de agua: Conexiones de salidas múltiples en plataformas de filtración y plantas de ósmosis inversa, con opciones cruzadas reducidas para transiciones de tamaño en diseños compactos.
P: ¿Cuál es la presión máxima permitida para una cruz reductora??
A:La clasificación de presión está determinada por el tamaño de rama más pequeño; consulte la hoja de datos para combinaciones específicas de tamaño y presión.
P: ¿Se puede utilizar la cruz en zonas sísmicas??
A:Sí, pero incluya refuerzos adicionales en las uniones transversales para absorber las fuerzas laterales, ya que los accesorios de múltiples ramas son más susceptibles a la fatiga por vibración.
P: Cómo inspeccionar defectos de soldadura en la cruz?
A:Utilice pruebas ultrasónicas (UT) o inspección de partículas magnéticas (MPI) para detectar fallas en la superficie/subsuelo, especialmente en las conexiones de rama a principal.
P: ¿Hay versiones no magnéticas disponibles para aplicaciones sensibles??
A:Sí, el acero inoxidable 316L ofrece una baja permeabilidad magnética, adecuado para su uso cerca de separadores magnéticos y equipos de resonancia magnética.
