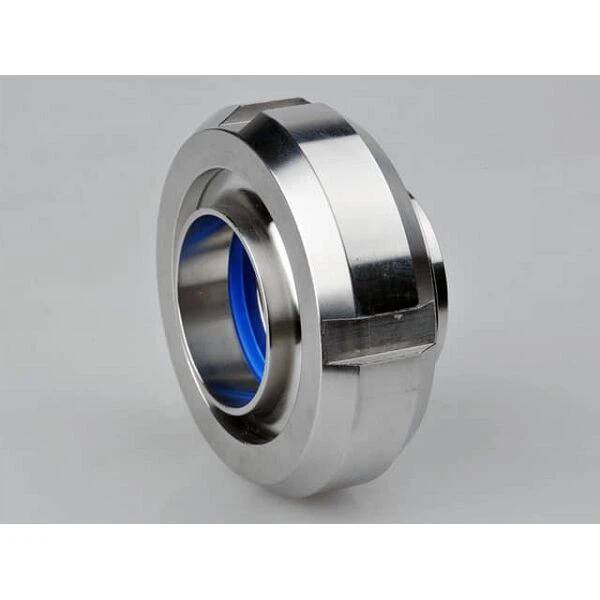

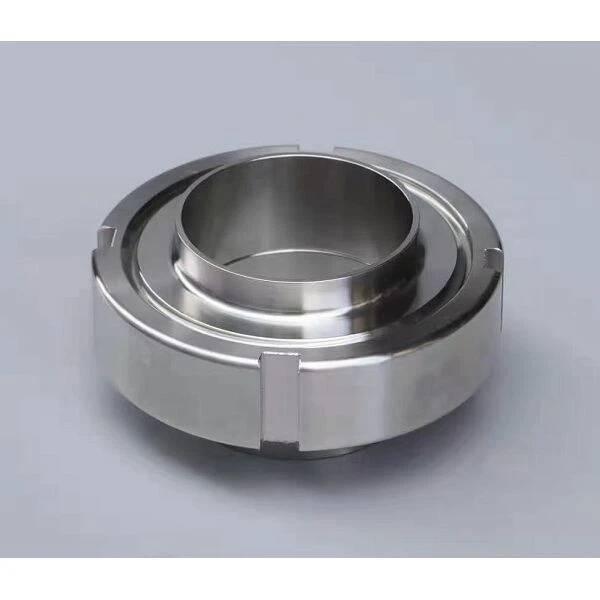

Unión Sanitaria de Acero Inoxidable
Descripción del Producto
La unión sanitaria de acero inoxidable LIANHE está diseñada para proporcionar una conexión segura, higiénica y desmontable en sistemas de tuberías sanitarias. Su estructura de múltiples componentes permite conectar, desconectar, inspeccionar, limpiar o reemplazar secciones de tuberías y equipos sin modificaciones importantes del sistema de tuberías circundante.

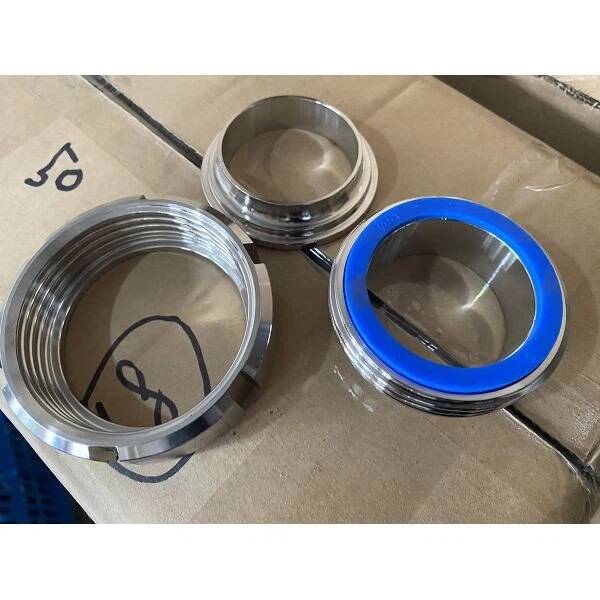

La unión sanitaria consta de tuerca, pieza macho, camisa y junta. Cuando se ensamblan correctamente, estos componentes crean una conexión mecánica estable y comprimen la junta para proporcionar un rendimiento de sellado confiable.
Fabricado mediante conformado y mecanizado de precisión, el producto está disponible en SS304, SS316, SS304L y SS316L. Se encuentran disponibles múltiples opciones de conexión, estándares dimensionales, acabados superficiales y configuraciones de sellado para cumplir con diferentes requisitos de procesamiento sanitario.
La superficie interna lisa y la construcción de acero inoxidable resistente a la corrosión hacen que la unión sea adecuada para agua potable, productos lácteos, cerveza, bebidas y otros medios compatibles de calidad alimentaria.
Especificaciones técnicas
Nombre del producto:Unión Sanitaria de Acero Inoxidable
Rango de tamaño:1/4"–4" (DN10–DN100)
Materiales disponibles:SS304, SS316, SS304L y SS316L
Normas aplicables:Configuraciones 3-A, SMS, IDF, DIN 11850/11851, ISO y RTJ
Proceso de fabricación:Conformado y mecanizado de precisión
Componentes del producto:
-
Tuerca de unión
-
parte masculina
-
Transatlántico
-
Empaquetadora
Opciones de conexión:Extremo soldado, extremo de abrazadera y extremo roscado
Limpieza de superficies:Desengrase y Limpieza
Rugosidad de la superficie interna:Ra 0,4–0,8 µm
Rugosidad de la superficie externa:Ra 0,8–1,6 µm
Marcado del producto:LOGOTIPO–Tamaño–Material–Estándar. Se pueden aplicar logotipos de clientes, marcas privadas, información de lotes y otras marcas personalizadas de acuerdo con requisitos específicos.
Embalaje estándar:Embalajes de plástico o plástico de burbujas, cajas de cartón para exportación, protección de bolsas tejidas y cajas de madera
Certificados:GB/T 19001-2016, ISO 9001:2015 y documentación CE para productos aplicables
Marca:LIANHE
Código SA: 7307290000
Lugar de origen:Wenzhou, Zhejiang, China
Las dimensiones finales, el tipo de conexión, la especificación de la rosca, el material de la junta, la rugosidad de la superficie y el estándar dimensional se deben confirmar de acuerdo con la aplicación prevista y los componentes de la tubería correspondientes.
Medios aplicables
La unión sanitaria de acero inoxidable se puede utilizar con medios sanitarios y de calidad alimentaria compatibles, incluidos:
-
Agua potable
-
Leche y productos lácteos
-
Cerveza
-
Bebidas
-
Productos alimenticios líquidos
-
Otros medios de proceso higiénicos compatibles
Antes de realizar el pedido, los clientes deben confirmar la compatibilidad del grado de acero inoxidable y el material de la junta con el medio transportado, la presión del sistema, la temperatura de funcionamiento, los productos químicos de limpieza y los procedimientos sanitarios.
Para aplicaciones farmacéuticas, biotecnológicas, alimentarias, lácteas, cerveceras u otras aplicaciones de alta pureza, es posible que se requiera trazabilidad de materiales, documentación de superficies, pruebas o certificación adicionales.
Aplicaciones de productos
La unión sanitaria de acero inoxidable es adecuada para aplicaciones que requieren una conexión extraíble entre tuberías sanitarias, válvulas, tanques, bombas, instrumentos y equipos de procesamiento.
Las aplicaciones típicas incluyen:
-
Sistemas de procesamiento de lácteos
-
Cerveza y equipos de elaboración de cerveza.
-
Líneas de producción de bebidas
-
Sistemas de agua potable
-
Equipos de procesamiento de alimentos
-
Sistemas de procesamiento farmacéutico
-
Instalaciones de biotecnología
-
Equipos de producción de cosméticos.
-
Sistemas de limpieza in situ
-
Tanques y recipientes sanitarios
-
Conexiones de bomba y válvula
-
Sistemas de transferencia de fluidos higiénicos generales.
La estructura desmontable hace que la inspección, el mantenimiento, la limpieza y el reemplazo de equipos sean más convenientes. Es especialmente útil en lugares que requieren un desmontaje periódico.
Ventajas del producto
-
Excelente resistencia a la corrosión y oxidación.
-
Larga vida útil operativa
-
Superficie interna lisa con baja resistencia al flujo.
-
Construcción de acero inoxidable duradera y reciclable.
-
Instalación, desmontaje y mantenimiento convenientes
-
Reducción de los costos generales de instalación y mantenimiento.
-
Construcción higiénica para aplicaciones sanitarias compatibles
-
Múltiples métodos de conexión disponibles
-
Junta de sellado reemplazable
-
Superficies de contacto mecanizadas con precisión
-
Múltiples grados de acero inoxidable disponibles
-
Se admiten marcas y embalajes personalizados
La estructura de unión permite abrir la conexión de la tubería sin cortar la tubería contigua. Esto ayuda a simplificar la limpieza, la inspección, el mantenimiento del equipo y el reemplazo de componentes de rutina.
La alineación, la selección de juntas, el montaje y el apriete correctos son esenciales para un sellado confiable. Un ajuste excesivo o desigual puede dañar la junta o afectar la alineación de la conexión.
Componentes del producto
Tuerca de unión
La tuerca de unión proporciona la fuerza mecánica necesaria para mantener unidos los componentes ensamblados. Sus roscas y superficies de contacto deben mantenerse limpias y libres de daños durante la instalación.
parte masculina
El componente macho forma un lado de la conexión de unión y se fabrica para coincidir con el estándar dimensional y el método de conexión seleccionados.
Transatlántico
El revestimiento forma el lado opuesto de la conexión y ayuda a posicionar y comprimir la junta cuando se ensambla la unión.

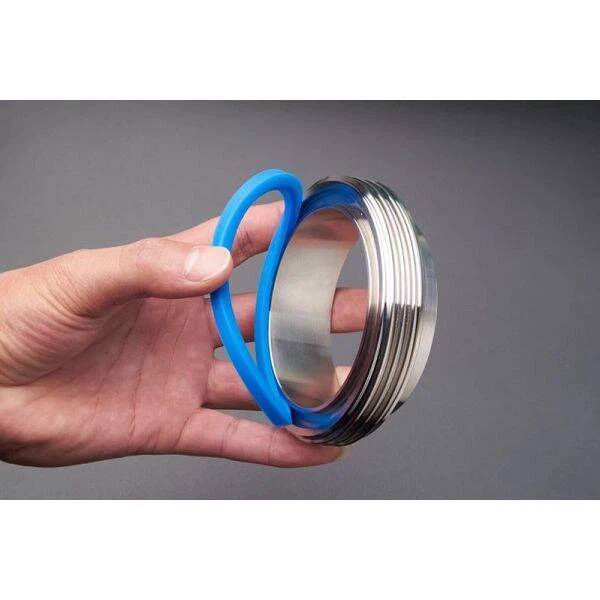

Empaquetadora
La junta crea la interfaz de sellado entre la parte macho y el revestimiento. Su material debe seleccionarse de acuerdo con el medio transportado, la temperatura de funcionamiento, la presión, los requisitos de higiene y el procedimiento de limpieza.
Opciones de conexión
Conexión de extremo soldado
La configuración del extremo soldado está diseñada para una conexión permanente a una tubería de acero inoxidable compatible. Los procedimientos de soldadura, los materiales de relleno, el control del calor, la preparación de la superficie y el tratamiento posterior a la soldadura deben seleccionarse de acuerdo con el grado del acero inoxidable y los requisitos sanitarios aplicables.
Conexión de extremo de abrazadera
La configuración del extremo de la abrazadera permite un montaje y desmontaje cómodos. Las abrazaderas, casquillos y juntas compatibles se deben seleccionar de acuerdo con el estándar dimensional aplicable.
Conexión de extremo roscado
La configuración de extremo roscado permite que la unión se conecte con componentes de tubería roscados compatibles. El tipo de rosca, el diámetro, el paso, la estructura de sellado y el estándar aplicable deben confirmarse antes de realizar el pedido.
Tratamiento superficial
Los productos se desengrasan y limpian después del mecanizado. La superficie interna se puede suministrar con una rugosidad de Ra 0,4–0,8 μm, mientras que la superficie externa se puede suministrar con una rugosidad de Ra 0,8–1,6 μm.
Un acabado superficial interno controlado ayuda a mejorar la limpieza y reducir la acumulación de residuos del proceso. El valor Ra requerido y la ubicación de medición deben especificarse en el pedido.
Para aplicaciones sanitarias especializadas o de alta pureza, los clientes pueden solicitar pulido adicional, inspección de rugosidad de la superficie, limpieza o pasivación de acuerdo con los requisitos del proyecto.
Marcado del producto
Las marcas de productos estándar pueden incluir:
-
Logotipo de Lianhe.
-
Tamaño del producto
-
Grado de material de acero inoxidable
-
Estándar dimensional aplicable
-
Información de lote o trazabilidad, cuando sea necesario
Se pueden aplicar logotipos de clientes, marcas privadas, números de proyecto, números de serie y otras marcas personalizadas de acuerdo con los requisitos confirmados del pedido.
Embalaje
Cada unión sanitaria está protegida con plástico de burbujas o embalaje plástico para reducir la exposición al polvo, la humedad, los rayones y la contaminación de las superficies.
Luego, los productos se empaquetan en cajas de cartón para exportación, se envuelven con bolsas protectoras tejidas cuando sea necesario y se consolidan en cajas de madera para el transporte internacional.
Se pueden proporcionar cajas de cartón personalizadas, logotipos de clientes, etiquetas, códigos de barras, embalaje de paletas y otros arreglos de embalaje de exportación de acuerdo con los requisitos confirmados.
Cotización y Entrega
Hora de cotización:Normalmente, dentro de las tres horas hábiles posteriores a recibir la información completa sobre el tamaño, el material, el estándar, el tipo de conexión, la junta, la cantidad y la entrega.
Validez de la cotización:Normalmente, entre 3 y 7 días, sujeto a los precios de las materias primas del acero inoxidable, los tipos de cambio y las condiciones actuales del mercado.
El tiempo de entrega:Los productos de tamaño normal disponibles en stock normalmente se pueden entregar en un plazo de 3 a 7 días. Los pedidos que requieren nueva producción normalmente tardan aproximadamente 25 días.
El cronograma de entrega real depende del tamaño seleccionado, el material, el estándar dimensional, el método de conexión, la junta, la cantidad del pedido, los requisitos de inspección y el plan de producción actual de la fábrica.
Nuestros Servicios
-
Amplio conocimiento de los mercados internacionales y capacidad para soportar diferentes requisitos de tuberías sanitarias.
-

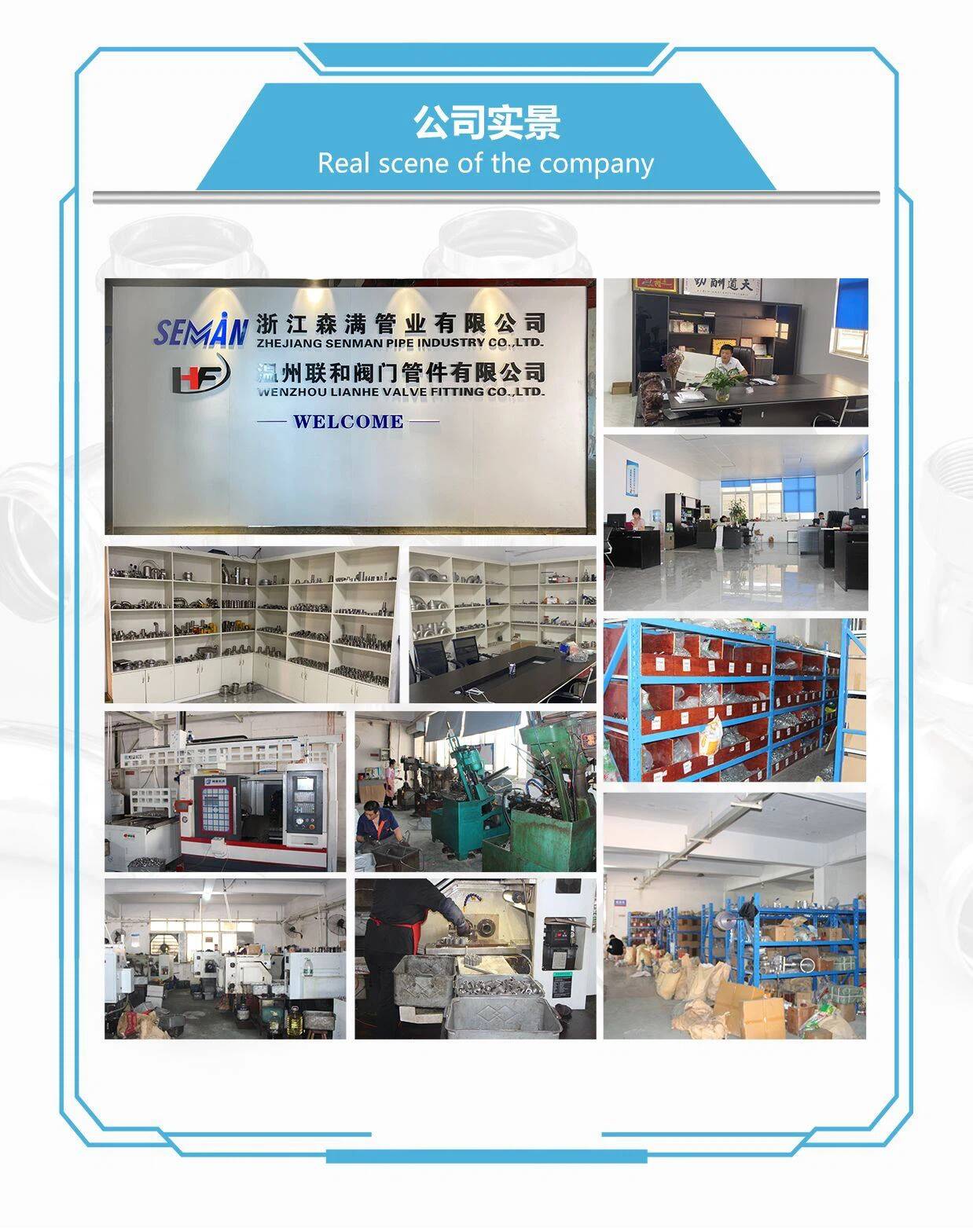

Fabricación directa desde nuestra propia fábrica en Wenzhou, Zhejiang, China.
-
Un equipo técnico y de producción experimentado enfocado en mantener una calidad constante del producto.
-
Sistemas eficaces de fabricación y control de costos diseñados para ofrecer precios de fábrica competitivos.
-
Amplia experiencia en la producción, gestión de calidad y venta internacional de productos sanitarios.
La producción OEM y personalizada puede admitirse de acuerdo con los dibujos, muestras, requisitos de materiales, estándares de conexión, marcas de productos, requisitos de acabado de superficies e instrucciones de embalaje del cliente.
