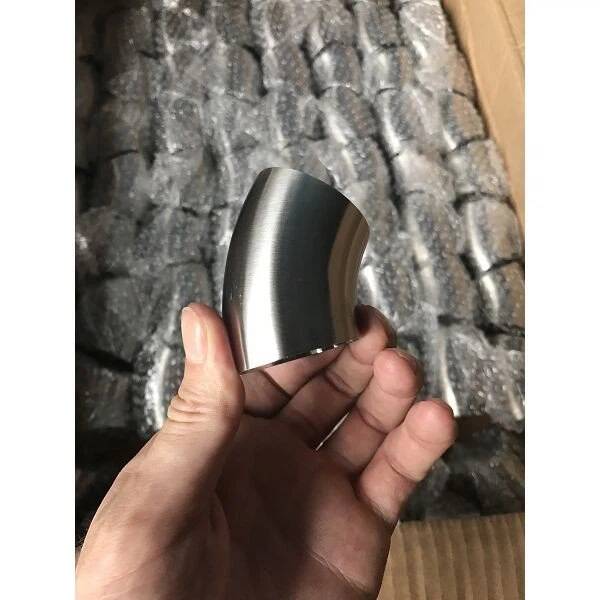

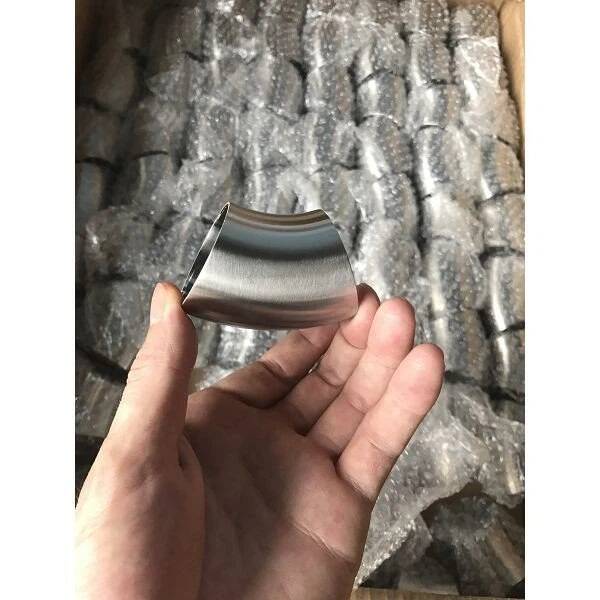

Codo sanitario de 45° de acero inoxidable

Descripción del Producto

El codo sanitario de 45° de acero inoxidable LIANHE está diseñado para cambiar la dirección del flujo en 45 grados en sistemas de tuberías sanitarias e higiénicas. Su estructura curva suave ayuda a mantener un movimiento eficiente del fluido al tiempo que reduce la turbulencia y la pérdida de presión innecesarias.

Fabricado con acero inoxidable resistente a la corrosión, el codo sanitario es adecuado para aplicaciones de procesamiento de alimentos, bebidas, lácteos, agua potable, productos farmacéuticos, biotecnología y otras aplicaciones de procesamiento higiénico compatibles.

Hay disponibles configuraciones de tipo largo y corto para adaptarse a diferentes diseños de tuberías y requisitos de espacio de instalación. Se pueden suministrar múltiples tamaños, espesores de pared, grados de acero inoxidable, estándares dimensionales, acabados de superficie y marcas personalizadas de acuerdo con las especificaciones del cliente.

Especificaciones técnicas

Nombre del producto:Codo sanitario de 45° de acero inoxidable

Rango de tamaño:DN15–DN300

Ángulo del codo:45 grados

Espesores de pared disponibles:1,5 mm, 1,65 mm, 2,0 mm, 3,0 mm y 4,0 mm

El espesor de la pared varía según el tamaño seleccionado, el estándar dimensional, las dimensiones de conexión, las condiciones de operación y los requisitos del proyecto.

Materiales disponibles:

• SS304 y S30408

• SS304L y S30403

• SS316 y SUS316

• SS316L y S31603

Normas aplicables:3-A, SMS, IDF, DIN 11850/11851, ISO 2037, BS 4825 y JIS G 3447

Configuraciones disponibles:Tipo largo y tipo corto

Marcado del producto:LOGOTIPO–Tamaño–Material. Los productos también se pueden marcar según los requisitos del cliente.

Tratamiento superficial:Pulido interno y externo, hasta grano 320

Embalaje estándar:Envases de plástico, cajas de cartón para exportación, protección de bolsas tejidas y cajas de madera

Certificados:GB/T 19001-2016, ISO 9001:2015 y documentación CE para productos aplicables

Marca:LIANHE

Código SA: 7307290000

Lugar de origen:Wenzhou, Zhejiang, China

El tamaño final, el espesor de la pared, la calidad del material, las dimensiones de los extremos, el acabado de la superficie y el estándar aplicable deben confirmarse de acuerdo con la aplicación prevista y los componentes de la tubería correspondientes.

Aplicaciones de productos

El codo sanitario de 45 grados de acero inoxidable se puede utilizar en sistemas de transferencia de fluidos y procesamiento higiénico, que incluyen:

• Sistemas de agua potable

• Tuberías de procesamiento de lácteos

• Equipos de producción de leche.

• Cerveza y sistemas de elaboración de cerveza.

• Líneas de procesamiento de bebidas

• Equipos de producción de alimentos líquidos.

• Sistemas de procesamiento farmacéutico

• Instalaciones de biotecnología

• Equipos de producción de cosméticos.

• Sistemas de tuberías de limpieza in situ

• Tanques y recipientes sanitarios

• Aplicaciones higiénicas generales de transferencia de fluidos

La curva de 45 grados proporciona un cambio gradual en la dirección de la tubería y se puede utilizar cuando un giro de 90 grados no es necesario o cuando el diseño de la tubería requiere una transición direccional más suave.

Antes de realizar el pedido, los clientes deben confirmar la compatibilidad del grado de acero inoxidable con el medio transportado, la temperatura de funcionamiento, la presión del sistema, los productos químicos de limpieza y los procedimientos sanitarios.

Ventajas del producto

1. Cambio suave de 45 grados en la dirección del flujo

2. Excelente resistencia a la corrosión y oxidación.

3. Larga vida útil operativa

4. Superficie interna lisa con baja resistencia al flujo.

5. Turbulencia reducida en comparación con cambios de dirección más bruscos

6. Construcción de acero inoxidable duradera y reciclable.

7. Instalación y mantenimiento convenientes

8. Configuraciones de tipo largo y corto disponibles

9. Múltiples grados de acero inoxidable disponibles

10. Adecuado para sistemas de procesamiento higiénico compatibles

11. Superficies pulidas internas y externas.

12. Se admiten marcas y embalajes personalizados

La superficie interna lisa ayuda a reducir la acumulación de residuos del proceso y hace que la limpieza de rutina sea más conveniente. Esto admite aplicaciones donde la higiene, la limpieza y la pureza del producto son importantes.

El desempeño sanitario real depende del sistema de tuberías completo, incluida la geometría del producto, la rugosidad de la superficie, la calidad de la soldadura, los componentes de sellado, las condiciones de drenaje, los procedimientos de instalación y los procesos de limpieza.

Opciones de tipo largo y corto

Tipo largo

La configuración de tipo largo proporciona un radio de curvatura mayor y una transición direccional más gradual. Puede ayudar a reducir la turbulencia y la pérdida de presión en aplicaciones donde hay suficiente espacio de instalación disponible.

Tipo corto

La configuración de tipo corto es adecuada para diseños de tuberías con espacio de instalación restringido. Sus dimensiones compactas pueden simplificar el recorrido alrededor de equipos y otros componentes de tuberías.

El radio exacto de la línea central y la diferencia dimensional entre las versiones larga y corta deben confirmarse de acuerdo con el estándar seleccionado y el dibujo del producto.

Estándares dimensionales

Los estándares dimensionales disponibles incluyen 3-A, SMS, IDF, DIN 11850/11851, ISO 2037, BS 4825 y JIS G 3447.

Estas normas pueden especificar diferentes diámetros exteriores, espesores de pared, radios de curvatura, dimensiones de la línea central, dimensiones de los extremos, tolerancias y requisitos de superficie.

Los productos fabricados según diferentes normas pueden no ser directamente intercambiables, incluso cuando sus tamaños nominales parezcan similares.

Los clientes deben proporcionar el estándar, el tamaño, el espesor de la pared, el radio de curvatura, las dimensiones de los extremos y la información exacta de la tubería correspondiente cuando solicitan una cotización.

Para proyectos de reemplazo o mantenimiento, se recomiendan dibujos técnicos o muestras físicas para verificar la compatibilidad con el sistema de tuberías sanitarias existente.

Tratamiento superficial

Las superficies internas y externas se pueden pulir mediante un proceso especificado con grano de hasta 320.

Una superficie pulida ayuda a mejorar la limpieza, la apariencia, la resistencia a la corrosión y la resistencia a la acumulación de residuos del proceso del producto.

Si un proyecto requiere una rugosidad superficial específica, el valor Ra requerido y la ubicación de medición deben indicarse por separado. La designación de grano de pulido por sí sola no garantiza un valor Ra fijo.

Se pueden realizar inspecciones adicionales de pulido, pasivación, limpieza o acabado de la superficie de acuerdo con los requisitos del proyecto.

Marcado del producto

Las marcas de productos estándar pueden incluir:

• Logotipo de Lianhe.

• Tamaño del producto

• Grado de material de acero inoxidable

• Información de lote o trazabilidad, cuando sea necesario

Se pueden aplicar logotipos de clientes, marcas privadas, números de proyecto, números de serie y otras marcas personalizadas de acuerdo con los requisitos confirmados del pedido.

Inspección de entrega

Los productos se inspeccionan antes del envío. La inspección de entrega estándar cubre:

• Grado de material de acero inoxidable

• Diámetro exterior y espesor de pared.

• Ángulo del codo

• Radio de curvatura y dimensiones de la línea central

• Dimensiones finales

• Estado de la superficie interna y externa.

• Aspecto de la soldadura, cuando corresponda

• Pruebas hidrostáticas, cuando sea necesario

• Marcas de producto

• Cantidades y embalaje

Se pueden organizar elementos de inspección adicionales según la norma aplicable, la aplicación prevista y los requisitos del cliente.

Informes y certificados de inspección de fábrica

Se pueden suministrar informes de inspección y documentos de calidad de respaldo de acuerdo con las especificaciones confirmadas y los requisitos del pedido, que incluyen:

• EN 10204 3.1 Certificado de prueba de materiales

• Certificado de inspección de materias primas

• Informe de pruebas radiográficas, cuando corresponda

• Informe de prueba hidráulica, cuando corresponda

• Informe de inspección dimensional

• Informe de inspección de acabado superficial

• Informe de inspección de terceros

• Otros documentos de calidad específicos del proyecto

El alcance de la inspección requerido, la proporción de pruebas, la documentación, los requisitos de acabado de la superficie y los arreglos de testigos de terceros deben confirmarse antes de la producción.

Control de calidad del producto

LIANHE aplica procedimientos de inspección final y durante el proceso durante la preparación, el corte, el conformado, el mecanizado, la soldadura, el acabado de superficies, las pruebas, el marcado y el embalaje de la materia prima.

Los principales procedimientos de control de calidad incluyen:

1. Inspeccionar el diámetro exterior, el espesor de la pared, la calidad del material, la documentación y el estado de la superficie de las materias primas entrantes.

2. Comprobación de la longitud, la posición de corte y el estado final de las materias primas después del corte.

3. Inspeccionar el diámetro exterior, el espesor de la pared, el ángulo del codo, el radio de curvatura, las dimensiones del extremo y otras medidas críticas después del mecanizado y el conformado.

4. Verificar las dimensiones de la soldadura, su apariencia, alineación y calidad de la superficie después de la soldadura, cuando corresponda.

5. Inspeccionar las superficies internas y externas después del pulido y otros procedimientos de tratamiento de superficies.

6. Realizar pruebas hidrostáticas o de estanqueidad según los requisitos de inspección y producto aplicables.

7. Inspeccionar las marcas de productos, cantidades, materiales de embalaje, etiquetas y marcas de envío antes del envío.

Los productos se aprueban para su entrega después de completar los procedimientos de inspección aplicables.

Embalaje

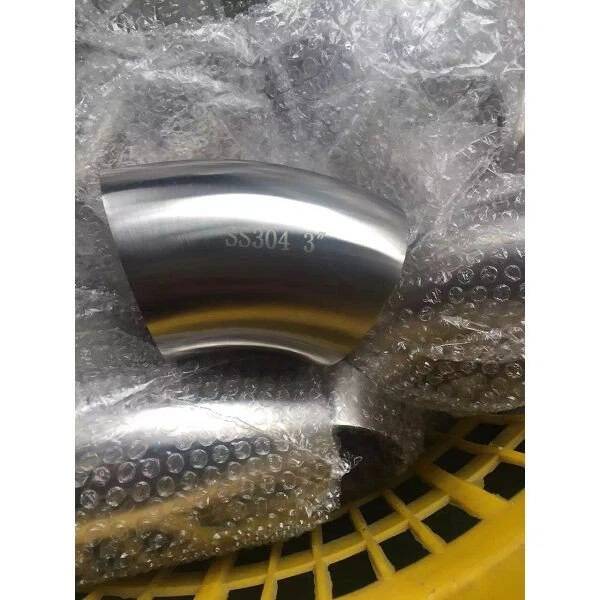

Cada codo sanitario de 45 grados está protegido con un embalaje de plástico para reducir la exposición al polvo, la humedad, los rayones y la contaminación de la superficie.

Luego, los productos se empaquetan en cajas de cartón para exportación, se envuelven con bolsas protectoras tejidas cuando sea necesario y se consolidan en cajas de madera para el transporte internacional.

Se pueden proporcionar cajas de cartón personalizadas, logotipos de clientes, etiquetas, códigos de barras, embalaje de paletas y otros arreglos de embalaje de exportación de acuerdo con los requisitos confirmados.

Cantidad mínima de pedido y stock

Cantidad mínima de pedido:Normalmente, de 5 a 10 piezas, según el tamaño del producto, el material, el estándar dimensional y el inventario actual.

Mantenemos inventario para muchos productos regulares y tamaños comúnmente solicitados. Los productos seleccionados podrán tener hasta 5.000 piezas disponibles.

Debido a que los niveles de inventario cambian continuamente, las cantidades reales de existencias y la disponibilidad de entrega inmediata deben reconfirmarse al solicitar una cotización.

Muestras y cotización

Muestras gratuitas:Se pueden proporcionar muestras de forma gratuita para verificación dimensional y evaluación de calidad. Los gastos de envío urgente internacional normalmente los paga el destinatario.

Hora de cotización:Normalmente dentro de las tres horas hábiles posteriores a recibir la información completa sobre el tamaño, el material, el estándar dimensional, el espesor de la pared, la cantidad y la entrega.

Validez de la cotización:Normalmente, entre 3 y 7 días, sujeto a los precios de las materias primas del acero inoxidable, los tipos de cambio y las condiciones actuales del mercado.

El tiempo de entrega

Los productos de tamaño normal disponibles en stock normalmente se pueden entregar en un plazo de 3 a 7 días.

Los pedidos que requieren nueva producción normalmente tardan aproximadamente 25 días. El cronograma de entrega real depende del tamaño seleccionado, el material, el estándar dimensional, la cantidad del pedido, los requisitos de inspección, el embalaje y el plan de producción actual de la fábrica.

Servicio postventa

Nuestro período de garantía de calidad de producto estándar es de un año.

Si se confirma un problema de calidad relacionado con la fabricación durante el período de garantía, nuestro equipo investigará la causa y proporcionará una solución técnica o posventa adecuada.

Los clientes deben proporcionar el número de pedido, el tamaño del producto, la calidad del material, el estándar dimensional, el espesor de la pared, las condiciones de instalación, el medio transportado y fotografías o videos relevantes para ayudar con la evaluación técnica.

Fabricante:LIANHE
Lugar de origen:Wenzhou, Zhejiang, China
