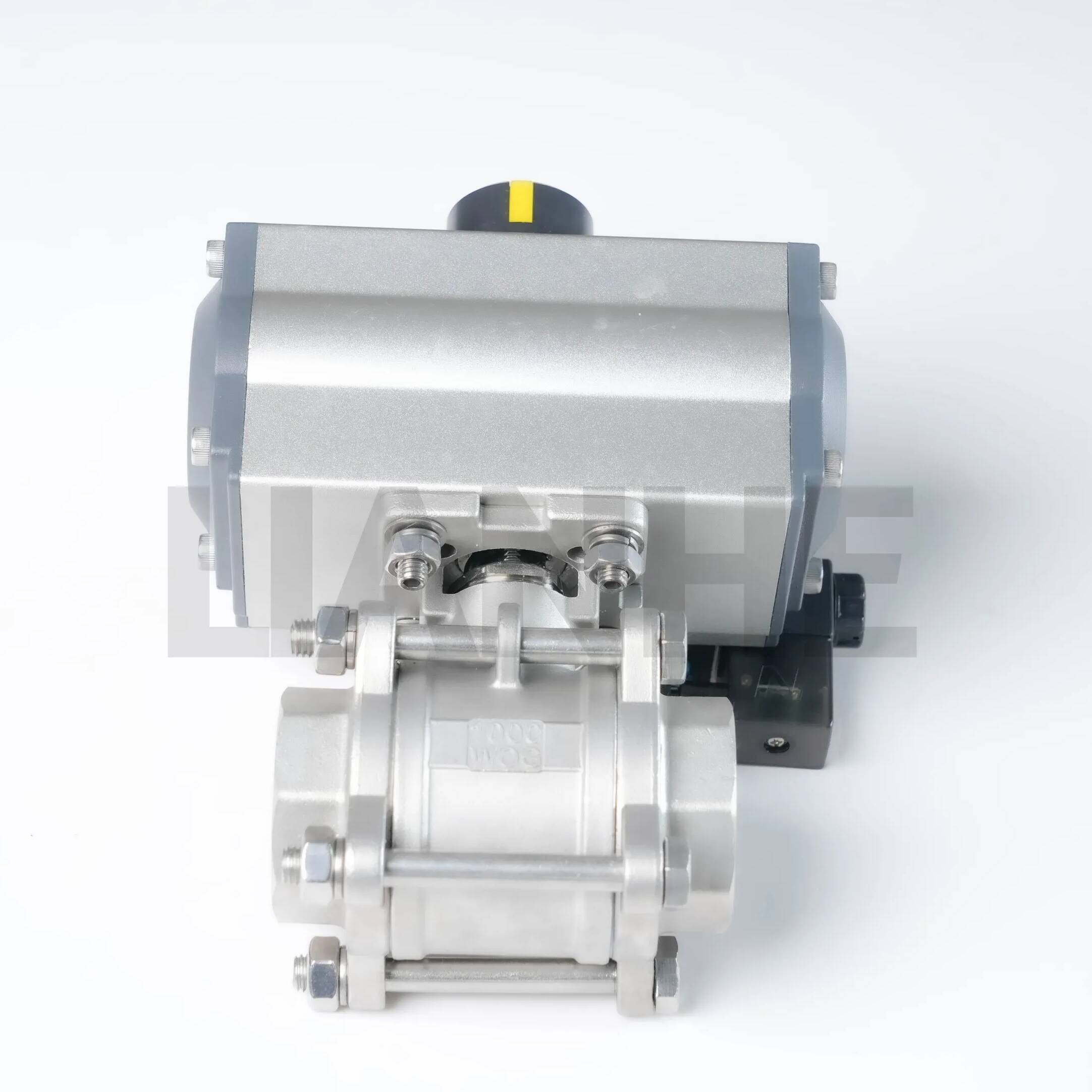

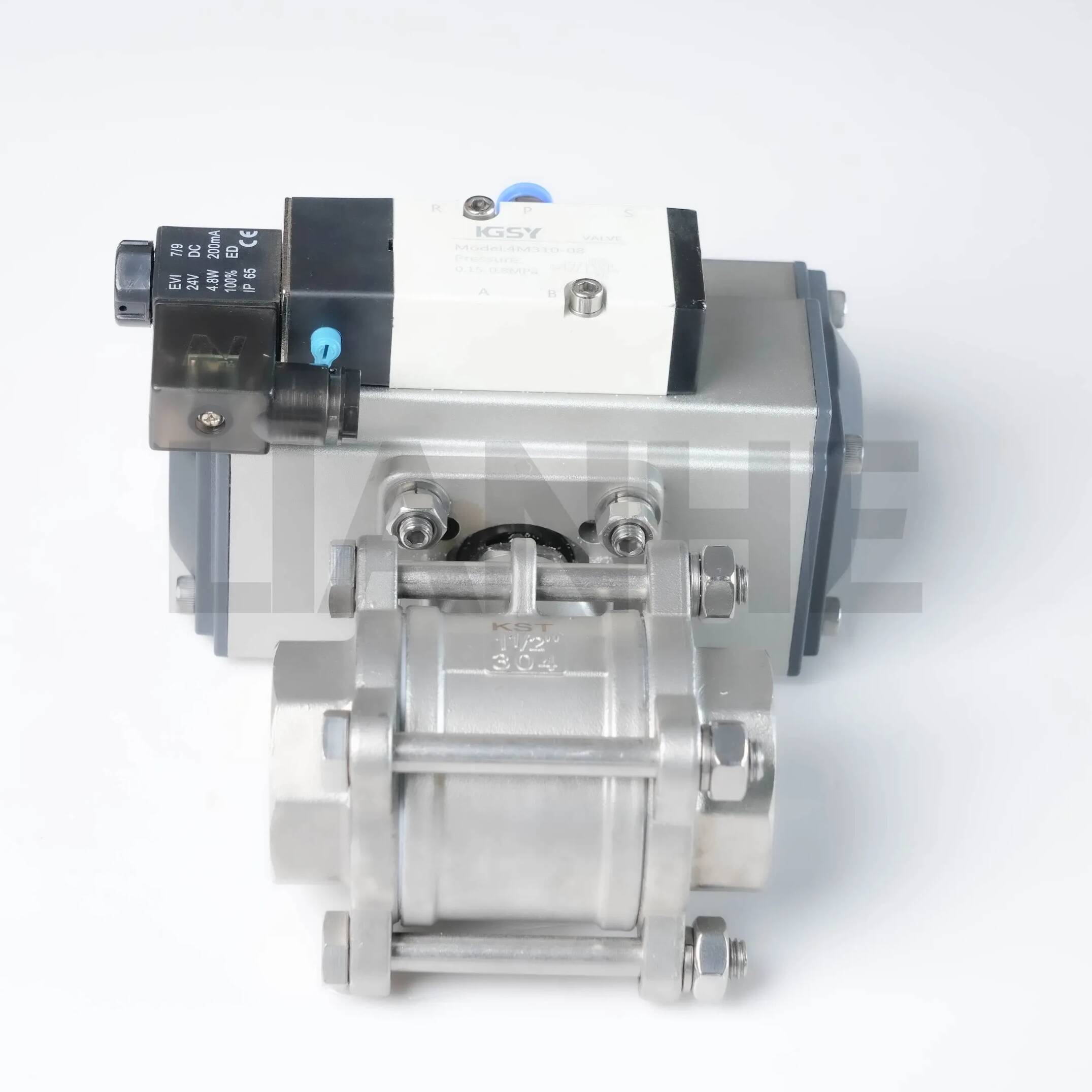

Válvula de bola de rosca de 3 piezas accionada neumáticamente para automatización industrial

Descripción general

La válvula de bola de rosca de 3 piezas accionada neumáticamente es una solución de control de flujo de alta confiabilidad diseñada para una operación rápida y eficiente en sistemas de automatización industrial. Construida con acero inoxidable 316, esta válvula cuenta con roscas NPT (ANSI B1.20.1) y un actuador neumático, que proporciona un movimiento rápido de un cuarto de vuelta de 90° para control de encendido/apagado en entornos hostiles y corrosivos.

Características

Ventajas de la actuación neumática:

Actuador neumático de doble acción o retorno por resorte (presión de aire de 5 a 8 bar), que ofrece operación a prueba de fallas (el retorno por resorte se cierra/abre ante la pérdida de aire) y tiempos de ciclo ≤3 segundos para válvulas de 2".

La plataforma de montaje ISO 5211 garantiza la compatibilidad con marcas globales de actuadores (por ejemplo, Festo, SMC), con posicionadores opcionales para control de flujo proporcional.

Diseño resistente a la corrosión:

Cuerpo de acero inoxidable 316 (ASTM A316) con un contenido de molibdeno del 3,5%, resistente a las picaduras de cloruro en ambientes marinos y químicos, con una superficie pasivada que extiende la vida útil en un 30%.

El asiento de PTFE con anillo antiextrusión proporciona un cierre hermético (API 598) en temperaturas de -40 °C a 260 °C (asiento de RPTFE).

Conexiones roscadas de precisión:

Roscas macho/hembra NPT para una conexión segura de tuberías, compatible con tuberías cédula 80 y accesorios de alta resistencia, con torque nominal de 80 N·m para válvulas de 2" para resistir las fuerzas del actuador.

El espesor del cuerpo reforzado en las uniones roscadas (1,3 veces el estándar) evita la deformación bajo operación neumática de ciclo alto.

Seguridad y cumplimiento:

El dispositivo antiestático (con resorte) garantiza la continuidad eléctrica para aplicaciones de gas, lo que reduce los riesgos de descarga estática en entornos inflamables.

Cumple con NACE MR0175 para servicio de gases ácidos y ATEX/IECEx para uso en atmósferas explosivas (Zona 1/21), con kits de supresor de llamas opcionales.

Solicitud

Ideal para automatización industrial de alta velocidad y alta confiabilidad:

Petróleo y Gas Upstream: Cierre rápido en sistemas de control de boca de pozo y líneas de inyección de químicos, con acero inoxidable 316 resistente a la corrosión por H2S en campos de gas ácido.

Alimentos y bebidas: Control de flujo higiénico en líneas de pasteurización y sistemas CIP (Clean-in-Place), cumpliendo con las Normas Sanitarias 3-A para contacto directo con alimentos.

Generación de energía: Control neumático de purgadores de vapor y líneas de condensado en plantas de ciclo combinado, con actuación rápida reduciendo los picos de presión en sistemas de turbinas.

Apoyo terrestre aeroespacial: Control de combustible y fluidos hidráulicos en instalaciones de mantenimiento de aeronaves, con operación neumática que garantiza un rendimiento a prueba de fallos en entornos de gran altitud.

Preguntas frecuentes

P: ¿Qué presión de aire se requiere para el actuador??

A:Funcionamiento estándar a 6 bar; mínimo 5 bar, máximo 10 bar. Utilice un regulador de presión para mantener un rendimiento constante.

P: ¿Se puede utilizar la válvula en sistemas de vacío??

A:Sí, el asiento de PTFE proporciona un sellado confiable hasta un vacío de 29" Hg, aunque se recomiendan los asientos de metal con metal para condiciones de vacío extremas.

P: Cómo prevenir la corrosión del actuador en entornos costeros?

A:Elija un actuador con cuerpo de aluminio pintado con epoxi o componentes de acero inoxidable e instale un filtro de aire coalescente para eliminar la humedad y las partículas de sal.

P: ¿Cuál es el tamaño de filtro de aire recomendado para el actuador??

A:Utilice un filtro de 5 μm para proteger el actuador de la contaminación por partículas, lo que garantiza un funcionamiento suave y una vida útil prolongada.
