Hoy en día, hay mucho en juego que definen los sistemas de control de fluidos y tuberías industriales. La selección del tipo de válvula incorrecto a menudo provoca desgaste prematuro, fugas catastróficas o ineficiencias masivas del sistema. Estas fallas mecánicas comprometen la seguridad de los trabajadores y alteran gravemente los programas de producción. Al seleccionar un resistente a la corrosiónVálvula de acero inoxidablees una base sólida para la durabilidad, el mecanismo interno dicta el rendimiento general del sistema. Un material de cuerpo robusto no puede corregir una geometría de flujo incorrecta. El hecho de que elija un diseño de bola, compuerta o globo determina qué tan bien el sistema maneja la presión, los caudales y los ciclos de mantenimiento. Esta guía pasa por alto las definiciones básicas para proporcionar un marco práctico basado en evidencia. Aprenderá a evaluar, comparar y especificar los mecanismos internos correctos para aplicaciones comerciales y de alta demanda. Al comprender los comportamientos hidráulicos exclusivos de cada tipo, puede garantizar un funcionamiento confiable y evitar costosos tiempos de inactividad.
Acero inoxidableVálvulas de bola Ofrecen un cierre rápido de un cuarto de vuelta y un sellado superior, pero no son adecuados para una regulación precisa del flujo.
Acero inoxidableVálvulas de compuertaProporcionan una restricción de flujo y una caída de presión mínimas para aplicaciones de encendido/apagado, pero son propensos a dañar el asiento si se usan para estrangular.
Acero inoxidableVálvulas de globodestacan en la regulación precisa del flujo y el funcionamiento frecuente, pero introducen una resistencia al flujo significativamente mayor (caída de presión).
Regla general de selección:Especifique Ball para un aislamiento confiable, Gate para un flujo a granel sin obstrucciones y Globe para una regulación precisa.
Los costos ocultos plagan los sistemas de control de fluidos mal aplicados. Los ingenieros a menudo enfrentan graves penalizaciones operativas cuando especifican componentes basándose únicamente en el tamaño de la línea o el presupuesto. El uso de un diseño de compuerta para operaciones de estrangulamiento sirve como un ejemplo clásico de falla. Los fluidos a alta velocidad pasan a través de la cuña parcialmente abierta. Este flujo turbulento provoca un trefilado severo que, en última instancia, erosiona el asiento de metal. Una vez erosionada, la unidad pierde por completo su capacidad de sellar. De manera similar, instalar un diseño de bola con asiento blando en un ambiente con alto contenido de partículas garantiza una falla rápida. Los medios abrasivos rompen los sellos de polímero durante el accionamiento.
Una adquisición exitosa exige un análisis operativo riguroso. Los compradores deben equilibrar los costos iniciales con la confiabilidad a largo plazo. Los indicadores clave de rendimiento incluyen intervalos de mantenimiento, requisitos de coeficiente de flujo (Cv) y restricciones espaciales. Simplemente actualizar a una aleación de grado 316 no evitará la degradación mecánica causada por una dinámica de flujo incorrecta. Debe evaluar cómo interactúa la geometría interna con su fluido específico durante miles de ciclos.
Los marcos industriales reconocidos de organizaciones como ASME y API enfatizan la selección de aplicaciones específicas. Recomiendan ver cada canalización como un entorno dinámico. Los aumentos repentinos de presión, las fluctuaciones de temperatura y las cargas de partículas dictan la mecánica interna necesaria. La experiencia del mundo real demuestra que este enfoque evita costosas paradas no planificadas.

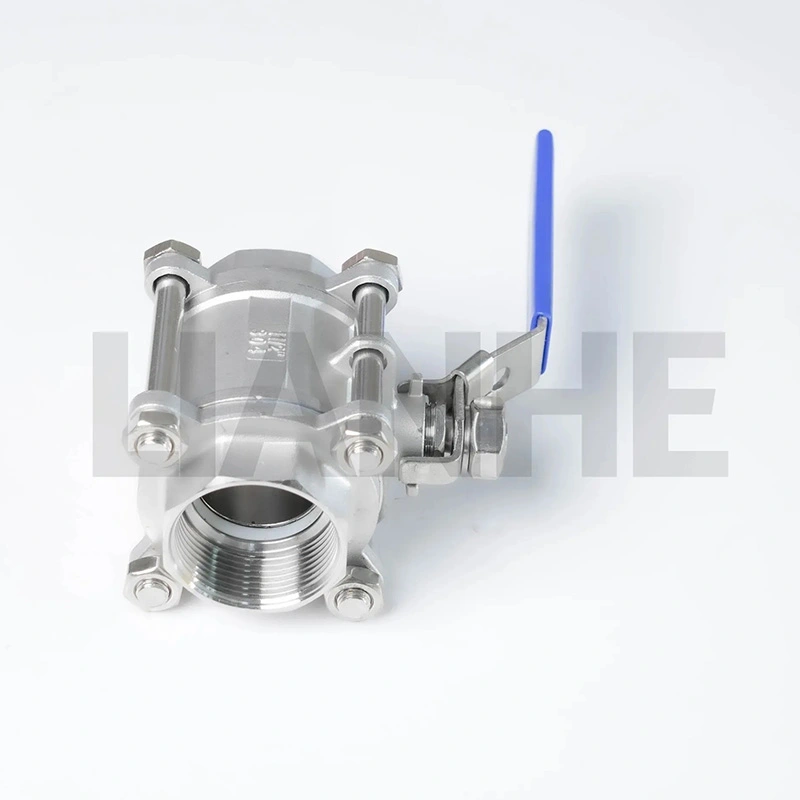

ElVálvula de bola de acero inoxidableUtiliza una acción giratoria simple de un cuarto de vuelta. Una esfera hueca y perforada gira dentro del cuerpo de la válvula para controlar el flujo. Cuando el orificio se alinea directamente a lo largo de la tubería, los fluidos pasan sin obstáculos. Un giro de 90 grados detiene el flujo por completo.
Este diseño destaca por su cierre sin fugas. Proporciona una actuación increíblemente rápida. Los ingenieros los utilizan ampliamente en aplicaciones de fluidos y gases limpios donde el aislamiento confiable es fundamental. Los asientos blandos, normalmente fabricados con PTFE o teflón, forman un sello hermético contra la esfera pulida. Este mecanismo crea un aislamiento hermético incluso después de largos períodos de inactividad.
Sin embargo, existen riesgos específicos de implementación. El cierre rápido crea un choque hidráulico masivo en líneas de líquido de alta velocidad. Este fenómeno, conocido como golpe de ariete, daña los soportes de las tuberías, rompe las juntas y compromete la integridad del sistema. Los operadores deben capacitar al personal para accionar las palancas manuales lentamente. Las configuraciones automatizadas requieren actuadores configurados para velocidades de cierre controladas.
Operando mediante movimiento lineal de múltiples vueltas, elVálvula de compuerta de acero inoxidablebaja una cuña sólida directamente en la ruta del fluido. Al levantar la cuña se limpia completamente el canal. Este mecanismo crea un perfil de flujo excepcionalmente recto.
Especificamos este tipo cuando las tuberías exigen una caída de presión mínima. El orificio totalmente sin obstrucciones evita la acumulación de material, lo que lo hace ideal para lodos, medios viscosos y transferencia de fluidos a granel. Debido a que el canal interno coincide con el diámetro de la tubería, admite eficazmente las operaciones de limpieza de tuberías.
A pesar de estos beneficios de flujo, los operadores enfrentan desventajas notables. El vástago de múltiples vueltas requiere un tiempo considerable para actuar por completo. Son totalmente inadecuados para la regulación del caudal. Dejar la cuña parcialmente abierta la expone a una intensa velocidad del fluido. La cuña sin apoyo vibra violentamente, repiqueteando contra el asiento. Esta vibración provoca un desgaste mecánico severo, rayaduras permanentes y posibles fugas garantizadas.
Los ingenieros confían en laVálvula de globo de acero inoxidablepara el control dinámico de fluidos. Utiliza un movimiento lineal de múltiples vueltas. Un tapón redondeado desciende contra un anillo de asiento paralelo situado en el centro del cuerpo. La geometría interna obliga a los fluidos a recorrer un camino distintivo en forma de Z.
Esta relación proporcional entre la posición del tapón y el volumen de flujo permite una regulación precisa. Sigue siendo la mejor opción absoluta para aplicaciones de aceleración, operaciones frecuentes y escenarios que exigen caídas de presión altas. El diseño robusto del tapón y el asiento resiste el impacto continuo del fluido mejor que cualquier otra opción estándar.
La compensación operativa implica la eficiencia energética. La tortuosa trayectoria del flujo interno crea una resistencia inherentemente alta al flujo. Las bombas deben trabajar más para superar esta fricción. Además, el complejo proceso de fundición y el perfil del vástago más alto requieren una mayor huella física. También pesan mucho más que los diseños comparables de bolas o puertas.
La comparación directa de las especificaciones técnicas resalta las distintas capacidades de cada diseño. Utilizamos la resistencia al flujo, la integridad del sellado y la velocidad de actuación como métricas principales.
Cuadro comparativo de rendimiento de válvulas
|
Métrica de rendimiento |
Diseño de pelota |
Diseño de puerta |
Diseño de globo terráqueo |
|---|---|---|---|
|
Resistencia al flujo (Cv) |
Casi cero (puerto completo) |
Cerca de cero |
Alto (caída significativa) |
|
Integridad del sellado |
Excelente (asientos blandos) |
Bueno (Metal/Cuña) |
Excelente (tapón/asiento de metal) |
|
Velocidad de actuación |
Rápido (giro de 90 grados) |
Lento (varios giros) |
Lento (varios giros) |
|
Función primaria |
Aislamiento encendido/apagado |
Flujo masivo encendido/apagado |
Regulación precisa |
El coeficiente de flujo (Cv) define el volumen de agua que pasa a través de la válvula con una caída de presión de un psi. Los diseños de compuerta y bola de puerto completo ofrecen valores de Cv excepcionalmente altos. Sus trayectorias rectas minimizan las turbulencias y conservan la energía de bombeo. Por el contrario, el diseño del globo obliga al fluido a cambiar de dirección dos veces. Esto restringe mucho el flujo y reduce el valor general de Cv.
La integridad del sellado varía según el material del asiento. Los diseños de bolas utilizan materiales flexibles como PTFE o PEEK. Estos polímeros se ajustan a la esfera, lo que garantiza un cierre hermético. Manejan perfectamente las temperaturas estándar. Los modelos de compuerta y globo generalmente utilizan asientos de metal con metal. Estos asientos rígidos toleran temperaturas extremas y medios altamente abrasivos, aunque pueden permitir fugas menores de Clase IV con el tiempo.
La velocidad de actuación impacta directamente en la seguridad del sistema. El accionamiento rápido de 90 grados de tipo bola ofrece aislamiento de emergencia inmediato. Los ingenieros deben implementar protección contra sobretensiones para mitigar los picos repentinos de presión durante el cierre rápido. Naturalmente, el funcionamiento multivuelta de los tipos de puerta y globo evita este riesgo. Su cierre gradual permite que la velocidad del fluido disminuya de manera segura.
La longevidad del sistema depende en gran medida del mantenimiento proactivo y de la comprensión de patrones de desgaste predecibles. Cada diseño presenta desafíos de servicio únicos.
Las válvulas de globo generalmente ofrecen un mantenimiento en línea sencillo. Los técnicos pueden desatornillar el capó para acceder al tapón y al asiento directamente desde la parte superior. Pueden pulir las superficies de asiento o reemplazar el tapón sin necesidad de cortar el cuerpo de la tubería. Los tipos de bolas estándar presentan una realidad diferente. Por lo general, debe quitar por completo los cuerpos de una o dos piezas para reemplazar los sellos internos. Para solucionar esto, las instalaciones suelen instalar carrocerías de tres piezas. Estos permiten que la sección central se abra para reemplazos rápidos del sello.
Las vulnerabilidades de desgaste difieren fundamentalmente entre diseños. Los modos de falla comunes incluyen:
Puntuación en cuñas:Los tipos de compuertas sufren rayaduras profundas en el metal si se las obliga a cerrarse contra flujos de alta velocidad o escombros atrapados.
Degradación del embalaje:Los vástagos multivueltas en los modelos de compuerta y globo experimentan una fricción constante. Esta fricción eventualmente degrada la empaquetadura del vástago de grafito o PTFE, lo que genera emisiones fugitivas.
Extrusión de asiento blando:Las altas temperaturas o la presión excesiva pueden deformar los asientos de polímero dentro de las unidades de bolas, provocando fugas permanentes.
Debemos analizar los costos iniciales versus el ROI del ciclo de vida. Las unidades de bolas de gran diámetro cuestan mucho más por adelantado que las unidades de compuerta equivalentes. Sin embargo, su longevidad superior en aplicaciones de aislamiento puro compensa rápidamente la inversión inicial. Menos fallas en los sellos y un rendimiento sin fugas reducen la mano de obra de mantenimiento a largo plazo. Por el contrario, utilizar un diseño de compuerta económico para regular el flujo garantiza reemplazos frecuentes y costosos.
Navegar por el proceso de adquisiciones requiere un enfoque lógico, paso a paso. Utilice el siguiente marco para limitar sus opciones basándose en datos empíricos del sistema.
Identifique la función principal.Determine si el objetivo operativo requiere aislamiento o regulación. Elija diseños de bola o de puerta para tareas estrictas de encendido y apagado. Seleccione diseños de globo cuando necesite ajustar los caudales dinámicamente.
Analizar Medios y Medio Ambiente.Documente las características de sus fluidos. Evalúe los niveles de partículas, la viscosidad y la agresividad química. Haga coincidir estos rasgos con los materiales de los asientos. Verifique las clasificaciones de temperatura y presión necesarias según ASME Clase 150, 300 o especificaciones superiores.
Evaluar restricciones de espacio y actuación.Mida la huella física de la instalación. Los cuerpos de globo requieren más espacio vertical para sus vástagos extendidos. Determine si necesita accionamiento neumático o eléctrico. Los tipos de bolas se automatizan de manera fácil y rentable debido a sus requisitos de bajo torque y cuarto de vuelta.
Su siguiente paso inmediato implica la verificación formal. Consulte siempre los diagramas de tuberías e instrumentación (P&ID) antes de finalizar una orden de compra. La revisión de los requisitos de cumplimiento con los estándares API 608, API 600 o AWWA garantiza una seguridad óptima. Cuando se enfrentan parámetros límite, contratar a un especialista en control de fluidos evita costosos errores de especificación.
Ningún diseño de válvula resuelve todos los desafíos de ingeniería. La mecánica de sistemas exige geometrías específicas para manejar distintos rigores operativos. El diseño del globo sigue siendo incomparable para un control de flujo preciso y durabilidad en condiciones de estrangulamiento. El diseño de la compuerta ofrece un flujo a granel confiable y sin obstrucciones para lodos y requisitos de baja caída de presión. El diseño de bola proporciona el cierre sin fugas más rápido y confiable disponible.
Los compradores deben priorizar los parámetros del sistema sobre los costos unitarios iniciales. Centrarse exclusivamente en el precio de compra conduce inevitablemente a un rápido desgaste y costosas averías posteriores. Alinee su tipo de medio, presión nominal y necesidades de actuación con el mecanismo interno correcto.
Tome medidas hoy para proteger su infraestructura de tuberías. Explore catálogos completos de productos por tipo, descargue tablas técnicas de dimensionamiento de Cv o comuníquese directamente con los equipos de ventas de ingeniería para obtener asesoramiento sobre aplicaciones específicas.
R: Los diseños de bolas estándar nunca deben realizar funciones de aceleración. La posición parcialmente abierta expone los asientos blandos de PTFE directamente al flujo de alta velocidad. Esta exposición erosiona el polímero rápidamente, provocando fugas permanentes. Sin embargo, los diseños especializados de bolas con puerto en V cuentan con recortes contorneados reforzados diseñados específicamente para una regulación precisa del flujo.
R: Los tipos de globo requieren piezas fundidas internas complejas e intrincadas para crear su trayectoria de flujo en forma de Z. Los fabricantes también deben utilizar materiales de carrocería más pesados y gruesos. Esta masa adicional es necesaria para soportar las intensas caídas de presión, vibraciones y fuerzas turbulentas inherentemente asociadas con las funciones de regulación y estrangulamiento del flujo.
R: Los diseños de bolas de un cuarto de vuelta de cierre rápido presentan el mayor riesgo de golpe de ariete. Al cerrar la palanca de golpe, se detiene instantáneamente el impulso del fluido, lo que envía una onda de choque destructiva hacia atrás a través de la tubería. La acción lenta y de múltiples vueltas de los diseños de compuerta y globo mitiga naturalmente estas sobrepresiones al reducir gradualmente la velocidad del fluido.
R: El grado 316 es generalmente superior porque contiene molibdeno agregado. Este elemento de aleación específico aumenta drásticamente la resistencia a la corrosión por picaduras y grietas. Los ingenieros especifican firmemente 316 sobre 304 para ambientes con alto contenido de cloro, aplicaciones marinas y líneas de procesamiento de químicos agresivos para garantizar la máxima longevidad operativa.
