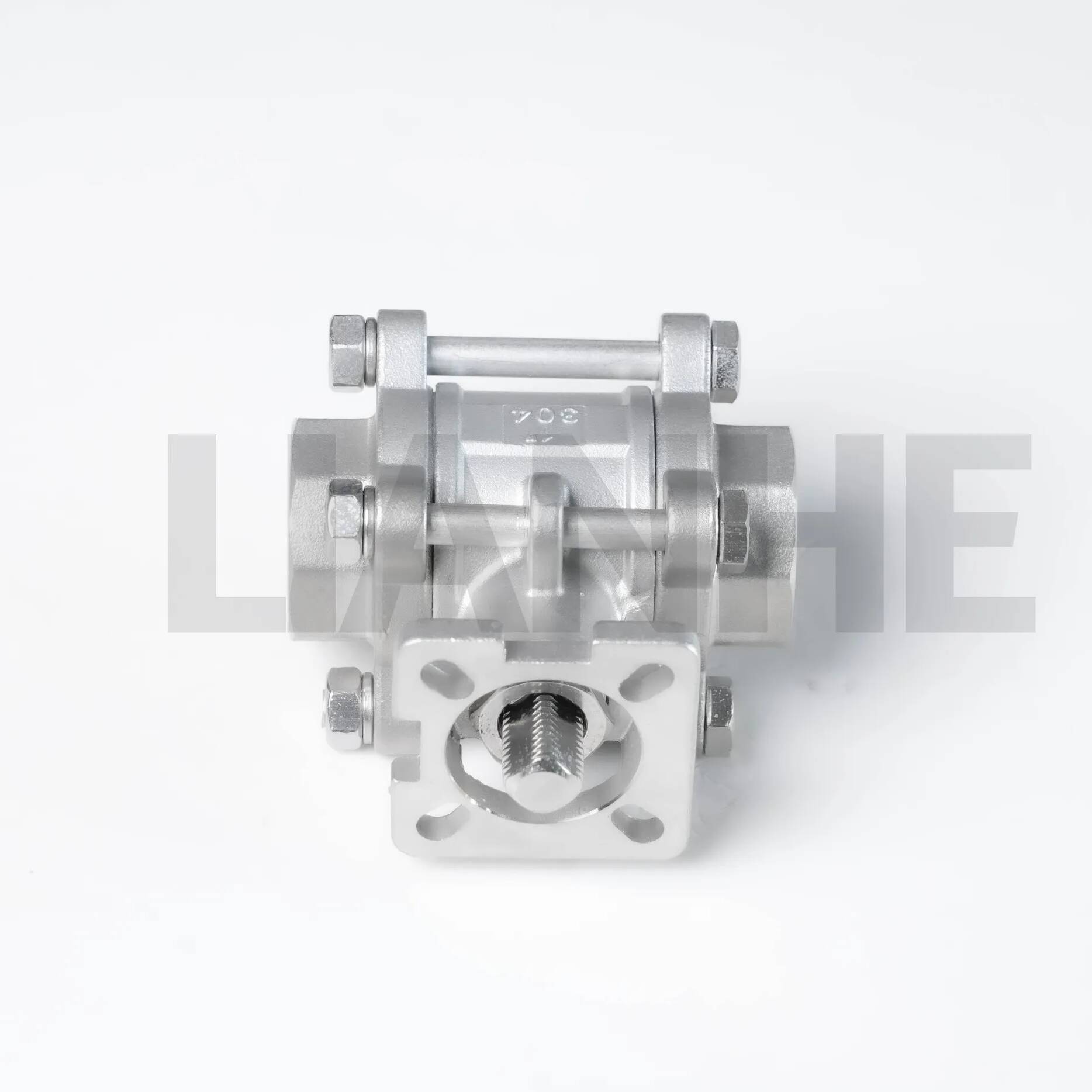

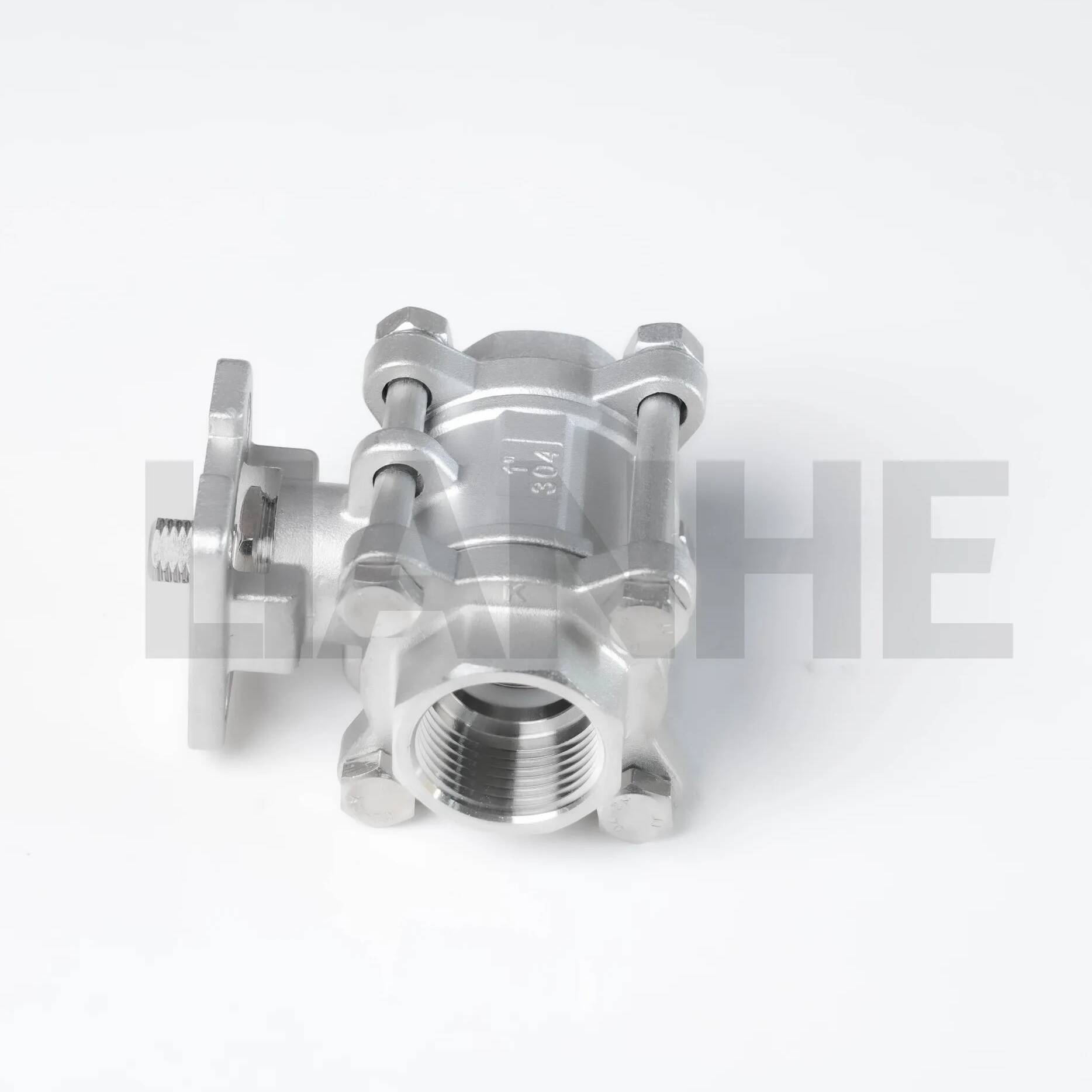

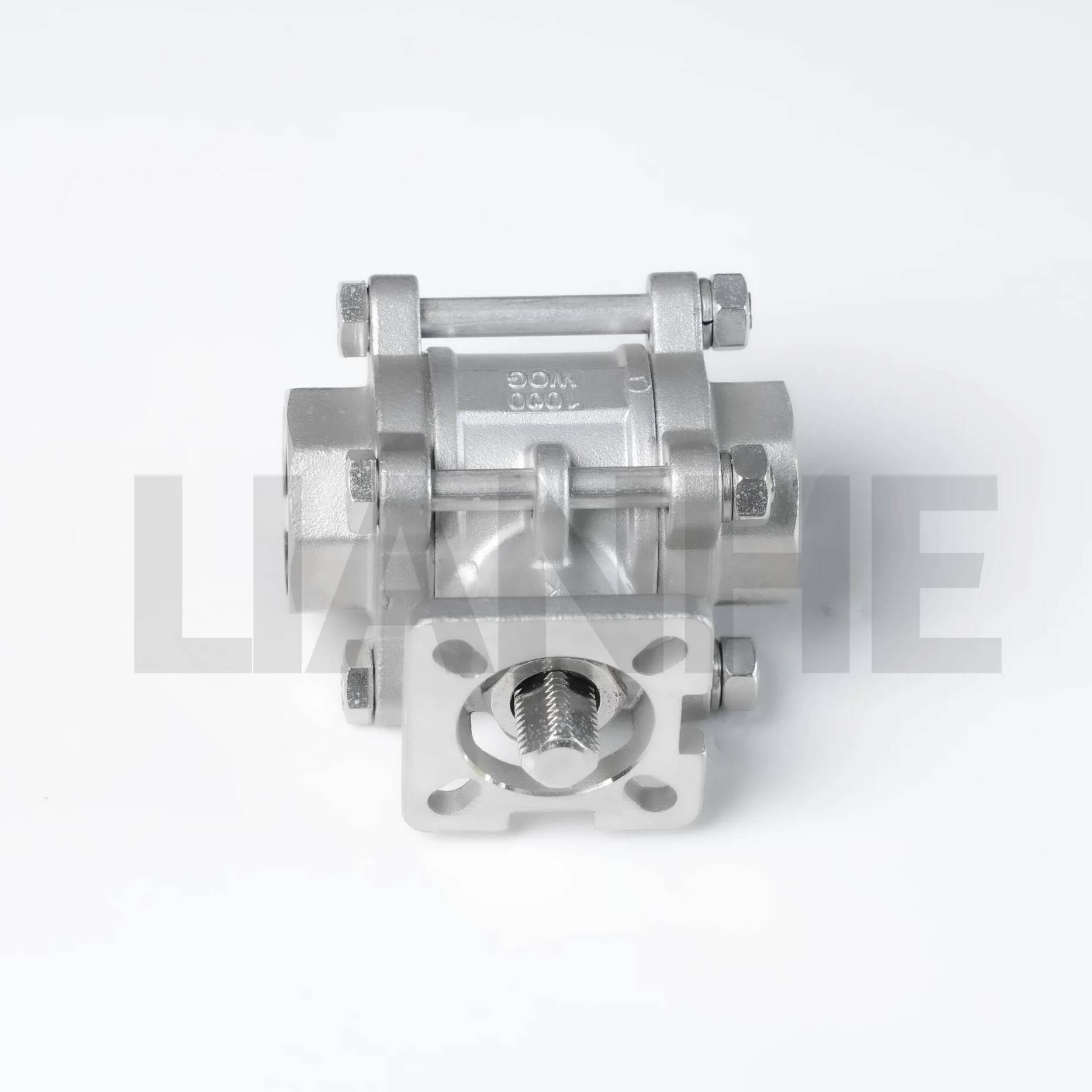

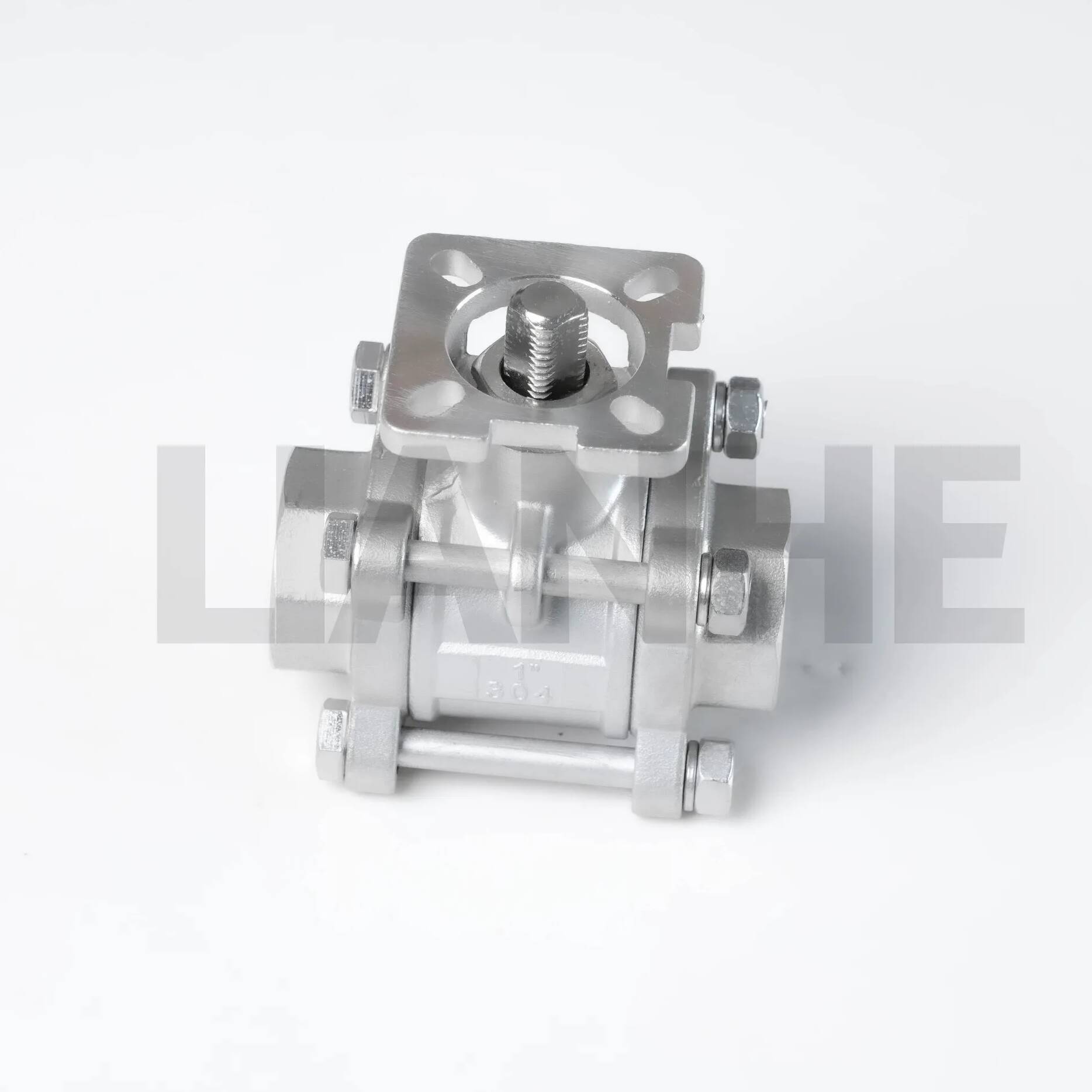

Válvula de bola de rosca de acero inoxidable de 3 piezas con plataforma que cumple con ISO 5211

Descripción general

La válvula de bola de rosca de acero inoxidable de 3 piezas con plataforma que cumple con ISO 5211 es una solución de control de flujo versátil diseñada para una fácil automatización y mantenimiento en sistemas industriales y comerciales. Construida con acero inoxidable 316, esta válvula cuenta con un cuerpo de tres piezas, roscas NPT (ANSI B1.20.1) y una plataforma de montaje integral ISO 5211, lo que permite la conexión directa del actuador para operación remota o automatizada.

Características

Diseño modular de tres piezas:

La construcción de cuerpo dividido permite el reemplazo rápido de componentes internos (bola, asiento, vástago) sin desconectar las tuberías, lo que reduce el tiempo de inactividad por mantenimiento en un 70 %.

La plataforma ISO 5211 (patrón de montaje: F03-F05) elimina las placas adaptadoras, compatibles con actuadores eléctricos, neumáticos o hidráulicos para operación de cuarto de vuelta de 90°.

Sellado de alto rendimiento:

Los asientos de PTFE o metal con metal (revestimiento de estelita) proporcionan un cierre hermético (API 598) en temperaturas que oscilan entre -46 °C y 815 °C, según el material del asiento.

El diseño de paso total (diámetro = diámetro de la tubería) minimiza la caída de presión, logrando valores de Cv un 20 % más altos que las válvulas comparables de paso reducido.

Beneficios de la conexión roscada:

Roscas NPT macho/hembra para una fácil instalación en sistemas existentes, compatibles con tuberías de acero, cobre y plástico, con sellador de roscas opcional para una mayor resistencia a las fugas.

El espesor del cuerpo reforzado en las uniones roscadas (1,3 veces el estándar) soporta fuerzas de actuador de alto par sin deformación.

Material y cumplimiento:

Cuerpo de acero inoxidable 316 (ASTM A316) con superficie pasivada, que cumple con FDA 21 CFR Parte 177 para contacto con alimentos y NACE MR0175 para servicio de gases ácidos.

Clasificación de presión: 1500 PSI (316), rango de temperatura: -40 °C a 260 °C (asiento RPTFE), adecuado para diversos medios industriales.

Solicitud

Ideal para entornos automatizados y que requieren mucho mantenimiento:

Control de procesos: Regulación remota del flujo en plantas químicas, con actuadores eléctricos que permiten la integración con sistemas PLC para una modulación precisa del flujo.

Alimentos y bebidas: Aplicaciones sanitarias en cervecerías y lecherías, con asientos de acero inoxidable 316 y PTFE que cumplen con los estándares sanitarios 3-A para sistemas de limpieza in situ (CIP).

Tratamiento de agua: Válvulas de cierre automatizadas en sistemas de filtración y plantas de ósmosis inversa, con plataforma ISO que facilita el rápido reemplazo de los actuadores durante el mantenimiento.

Apoyo terrestre aeroespacial: Líneas de combustible e hidráulicas en instalaciones de mantenimiento de aeronaves, con acero inoxidable 316 resistente a la corrosión del combustible para aviones y del fluido descongelante.

Preguntas frecuentes

P: ¿Qué torque del actuador se requiere para una válvula de 2"??

A:Normalmente 20-30 N·m para operación manual; Consulte la hoja de datos de la válvula para conocer las recomendaciones de torque del actuador basadas en la viscosidad del medio.

P: ¿Se puede quitar la plataforma para operación manual??

A:No, la plataforma es integral al cuerpo de la válvula; utilice una palanca o volante (incluido) para el control manual cuando los actuadores no estén instalados.

P: Cómo garantizar la alineación del actuador con la plataforma ISO?

A:Utilice una llave dinamométrica para apretar los pernos del actuador a 15-20 N·m, asegurando el paralelismo entre la plataforma y la cara de montaje del actuador.

P: ¿Hay disponibles actuadores a prueba de explosiones??

A:Sí, seleccione actuadores con certificación ATEX/IECEx para uso en atmósferas explosivas de Zona 1, compatibles con la interfaz ISO 5211 de nuestra válvula.
