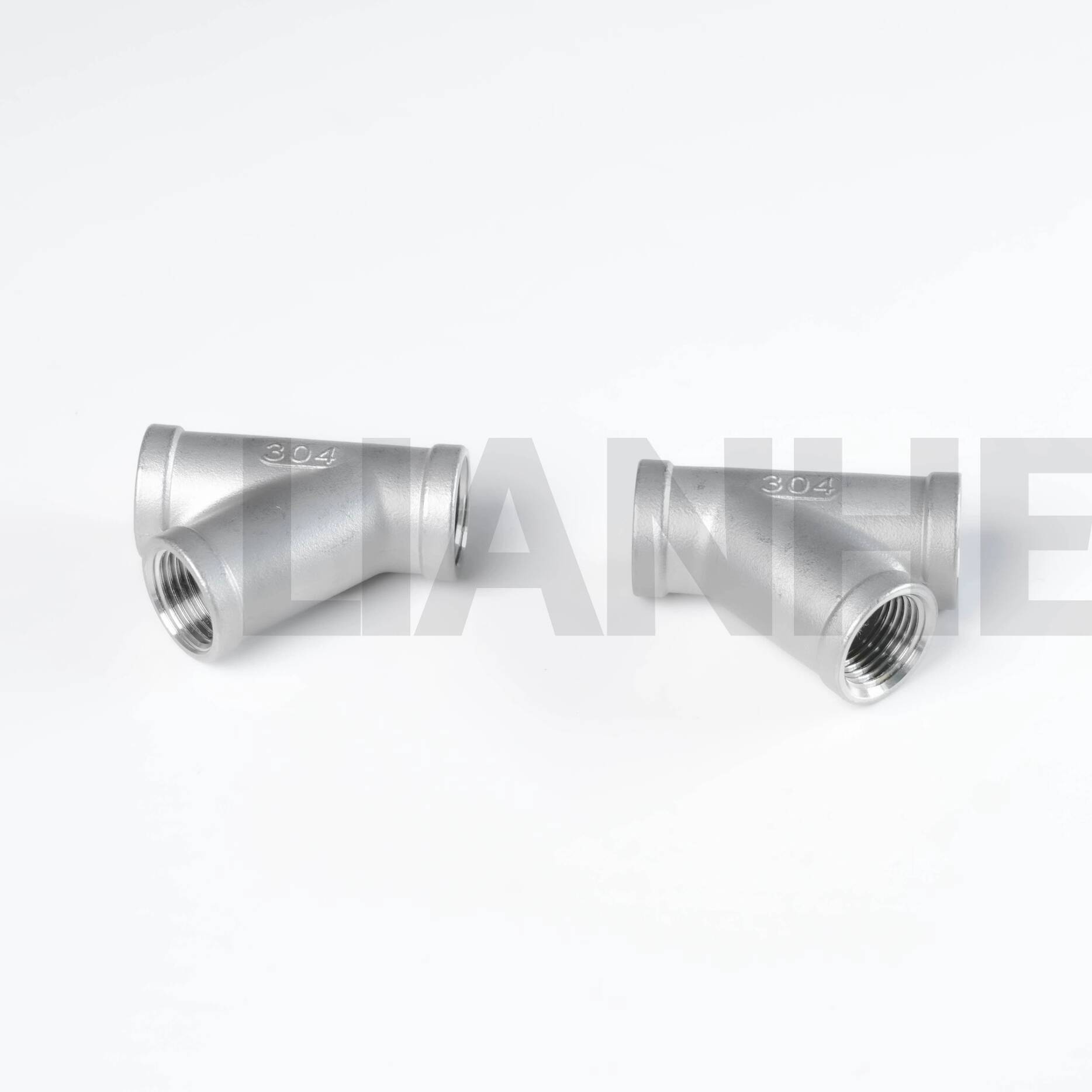

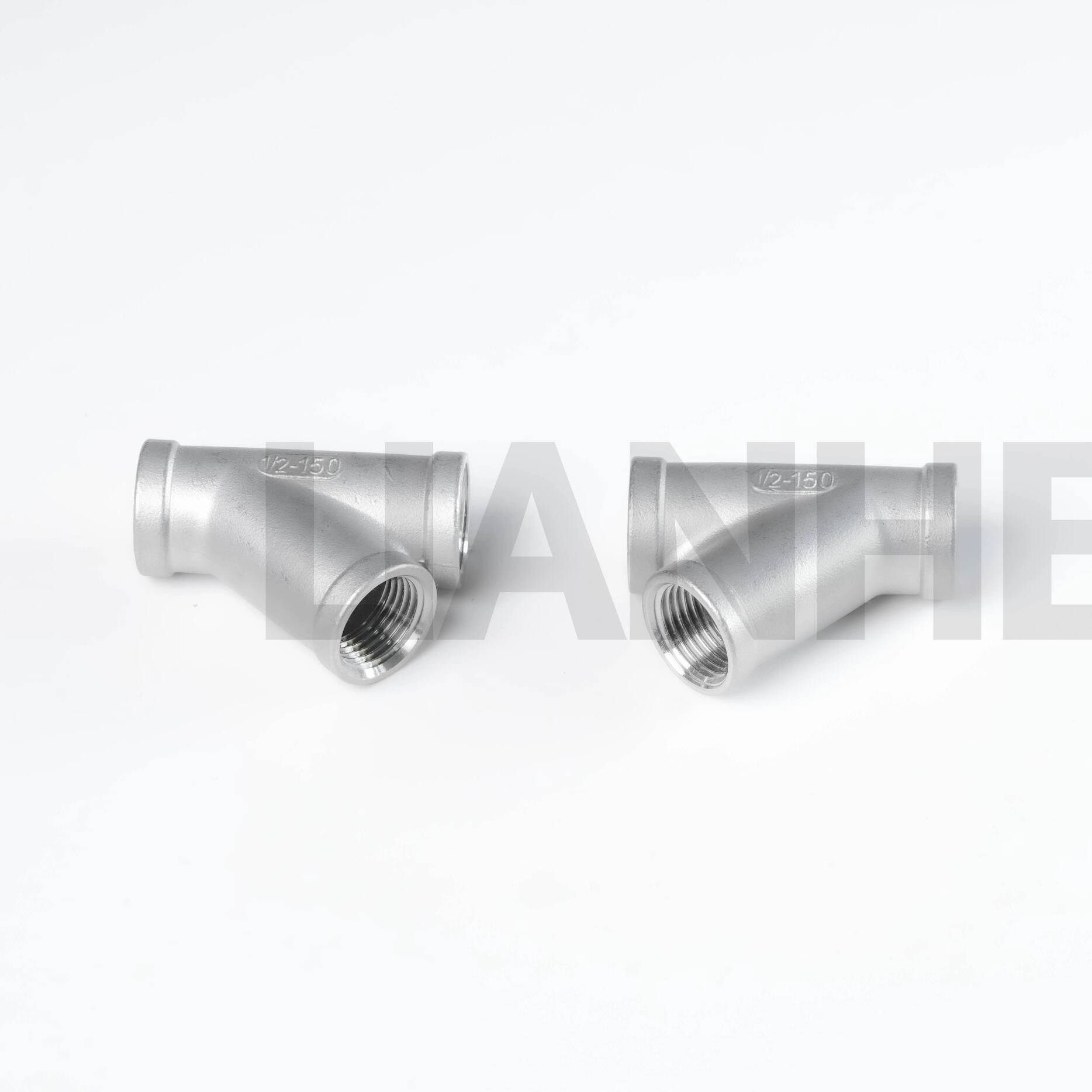

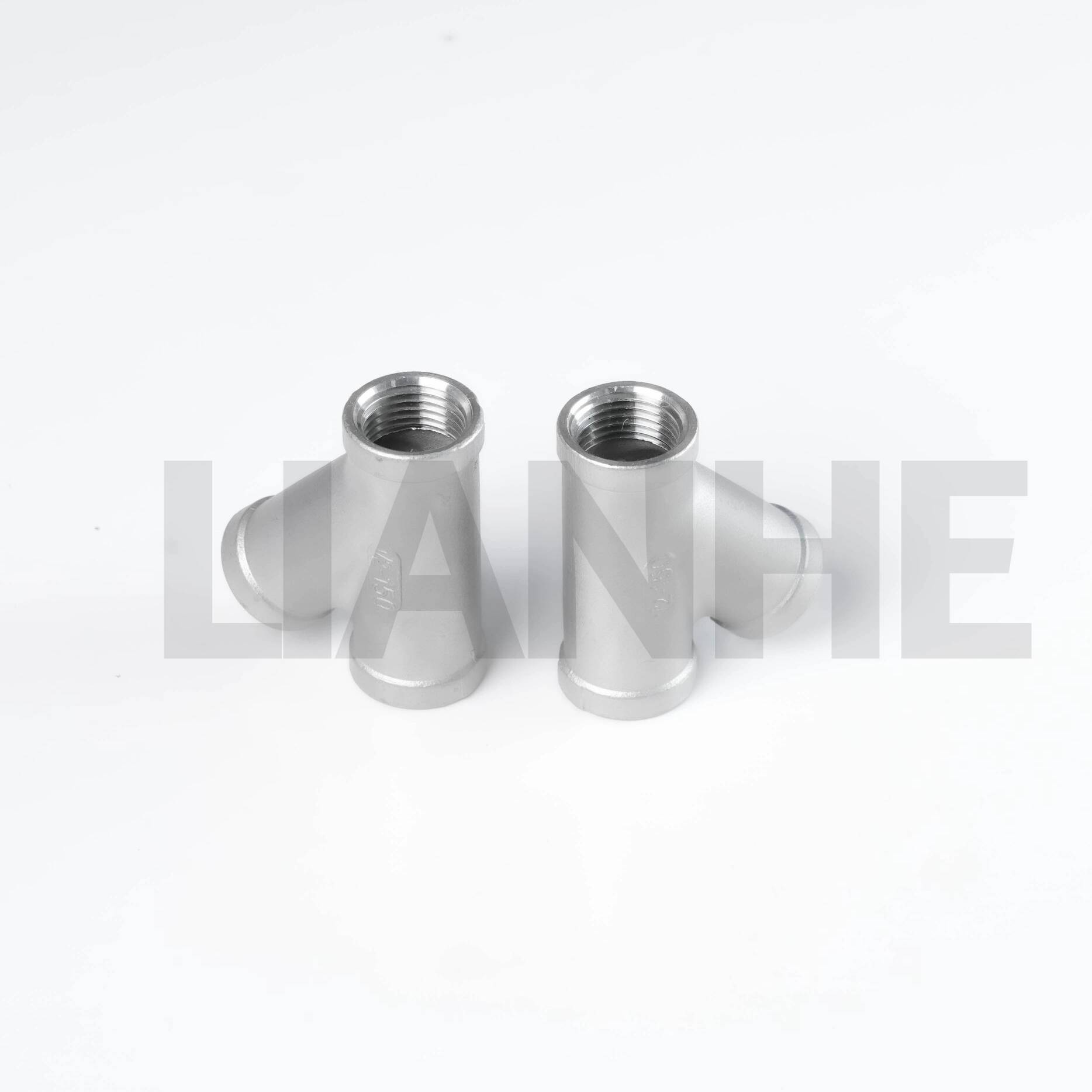

La T tipo Y de rosca clase 150 BSPT (cono de tubería estándar británica) de acero inoxidable de alta pureza es un accesorio de tubería de precisión diseñado para conexiones de derivación confiables en sistemas de fluidos corrosivos y de alta pureza. Construida con acero inoxidable 304L o 316L, esta T cuenta con roscas BSPT (cumple con ISO 7-1) y un diseño en forma de Y, lo que garantiza una transición de flujo suave y una turbulencia mínima en las tuberías de proceso.
Material y acabado de alta pureza:
Acero inoxidable 304L (bajo en carbono) o 316L (muy bajo en carbono), con una superficie pasivada (Ra ≤0,8μm) para reducir la lixiviación de iones metálicos, fundamental para aplicaciones farmacéuticas y de agua ultrapura.
La construcción sin costuras (sin soldaduras) minimiza el atrapamiento de partículas y cumple con los estándares sanitarios 3-A y FDA 21 CFR Parte 177 para contacto directo con alimentos.
Roscado y diseño de precisión:
Roscas BSPT (cónicas de 55°) que cumplen con ISO 7-1, lo que proporciona conexiones estancas sin selladores adicionales, compatibles con tuberías y accesorios métricos (por ejemplo, DIN, BS EN).
La geometría tipo Y (ángulo de derivación de 60°) reduce la resistencia al flujo en un 15 % en comparación con las T tradicionales, con una conexión de derivación reforzada (1,5 veces el espesor de la pared) para los picos de presión.
Resistencia a la corrosión y presión:
Clasificado para Clase 150 (300 PSI a 20 °C), con acero inoxidable 316L que ofrece una resistencia superior a la corrosión intergranular en sistemas soldados sin recocido posterior a la soldadura.
Rango de temperatura: -250°C a 450°C (316L), adecuado para líneas de etanol criogénico y sistemas de desinfección de agua caliente.
Cumplimiento y certificación:
Cumple con las normas EN 10226-1, NSF/ANSI 61 y USP Clase VI, con informes de trazabilidad de materiales y certificados de fábrica disponibles para aplicaciones críticas.
Electropulido opcional (Ra ≤0,4μm) para una pureza de grado semiconductor, ideal para procesos de agua ultrapura (UPW) y planarización química mecánica (CMP).
Perfecto para la distribución de fluidos corrosivos y de alta pureza:
Fabricación farmacéutica: Conexiones derivadas en sistemas de agua purificada (PW) y agua para inyección (WFI), que cumplen con las directrices cGMP y EU GMP.
Fabricación de semiconductores: Líneas de suministro de productos químicos para fotoprotectores y agentes de grabado, con acero inoxidable 316L que evita la contaminación por partículas en entornos de salas blancas.
Alimentos y bebidas: Sistemas de mezcla de bebidas y líneas de pasteurización de lácteos, que garantizan que no se acumulen residuos del producto en la unión del ramal en Y.
Investigación biotecnológica: Líneas de transferencia de fluidos de laboratorio para reactivos y medios de cultivo celular, con roscas BSPT compatibles con los estándares de equipos europeos.
P: ¿Cuál es la diferencia entre las roscas BSPT y NPT??
A:BSPT (55°) se usa comúnmente en Europa, mientras que NPT (60°) es estándar en Norteamérica. Utilice un adaptador BSPT a NPT para compatibilidad entre estándares.
P: ¿Se puede utilizar esta T con tubos de plástico??
A:Sí, compatible con tuberías de PVC, PP y PEX mediante adaptadores BSPT a plástico, pero evite aplicaciones de alta presión con tuberías de plástico rígido.
P: Cómo limpiar la T para aplicaciones de alta pureza?
A:Utilice enjuague con agua desionizada o vapor in situ (SIP) a 121 °C durante 30 minutos; Evite limpiadores abrasivos que puedan dañar la superficie pasivada.
P: ¿Cuál es la presión máxima de trabajo para el acero inoxidable 316L??
A:300 PSI a 20°C (Clase 150); Se encuentran disponibles clasificaciones de presión más altas (Clase 300/600) con cédulas de pared más gruesas (cédula 80/160).
