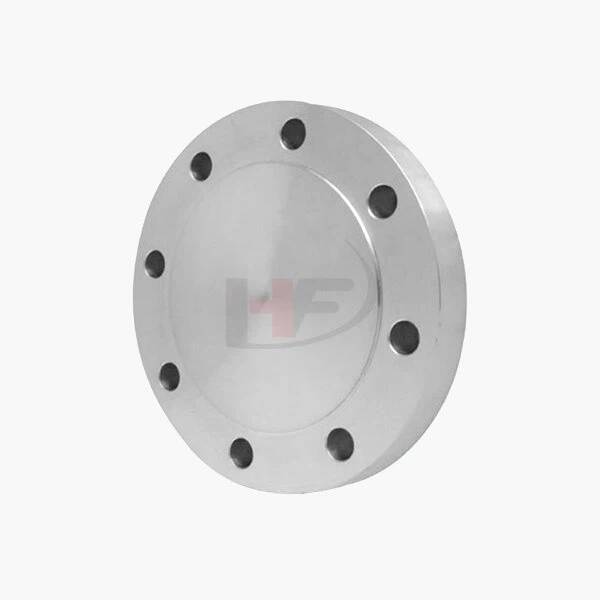

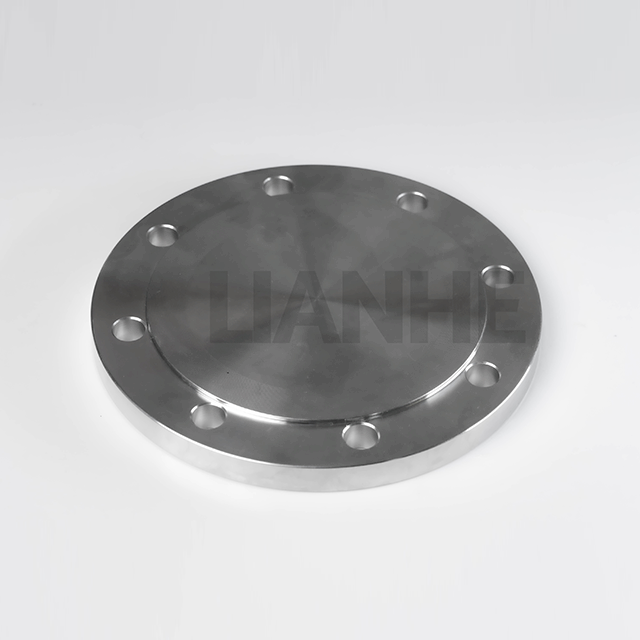

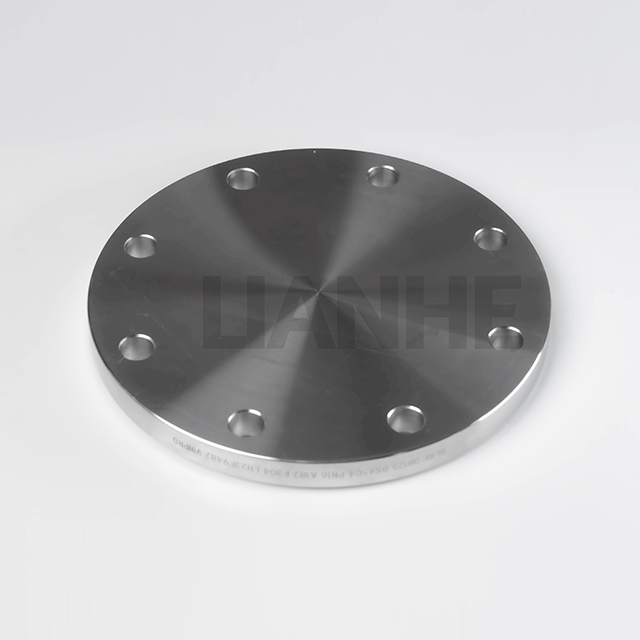

Brida ciega de acero inoxidable de alta integridad para sellado de tuberías

Descripción general

La brida ciega de acero inoxidable de alta integridad es un accesorio de tubería de primera calidad diseñado para sellar permanentemente el extremo de una tubería o proporcionar acceso para inspección y mantenimiento en ambientes corrosivos y de alta presión. Construida con acero inoxidable 304 o 316, esta brida cuenta con un disco sólido y orificios para pernos que cumplen con ANSI B16.5, lo que garantiza un rendimiento sin fugas y estabilidad estructural.

Características

Construcción robusta:

Disco sólido de acero inoxidable (304/316) con espesor que cumple con ASME B16.5 (Clase 150 a 2500), clasificado para presiones de trabajo de hasta 2500 PSI (acero inoxidable 316, Clase 300).

Acabado liso de cara elevada (RF) o plana (FF) (Ra ≤1,6 μm) para un contacto óptimo con la junta, lo que reduce los riesgos de fugas en un 40 % en comparación con las superficies rugosas.

Mecanizado de precisión:

Orificios para pernos perforados con círculos de paso precisos (P.C.D.) según ANSI B16.5, lo que garantiza la alineación con las bridas coincidentes y una distribución uniforme de la carga entre los pernos.

Los bordes biselados evitan rebabas y facilitan la instalación de juntas, con orificios avellanados opcionales para pernos de soldadura en aplicaciones de alta vibración.

Resistencia a la corrosión y temperatura:

La variante de acero inoxidable 316 resiste las picaduras de cloruro en entornos marinos y químicos, mientras que el 304 es ideal para uso industrial general (rango de temperatura: -250 °C a 800 °C).

La superficie pasivada (316) reduce la lixiviación de iones metálicos y cumple con FDA 21 CFR Parte 177 para aplicaciones de calidad alimentaria.

Cumplimiento y certificación:

Cumpla con ASME B16.5, ISO 1092-1 y NACE MR0175 (acero inoxidable 316), con informes de trazabilidad de materiales y certificados de fábrica disponibles para fines de auditoría.

Solicitud

Perfecto para sellado de tuberías y acceso a sistemas críticos:

Downstream de petróleo y gas: Sellado de puntos finales de tuberías en refinerías y plantas petroquímicas, con acero inoxidable 316 resistente a la corrosión por sulfuro de hidrógeno.

Alimentos y bebidas: Proporciona puertos de acceso para la limpieza de tanques en lecherías y cervecerías, con acero inoxidable 304 que cumple con los estándares sanitarios 3-A para contacto directo con alimentos.

Generación de energía: Sellado de puntos de prueba de tuberías de vapor en plantas térmicas, soportando 550°C y 200 bar de presión en sistemas de ciclo combinado.

Ingeniería Marina: Sellado de penetraciones en el casco y puntos de acceso al tanque de lastre, con acero inoxidable 316 que resiste la inmersión constante en agua de mar.

Preguntas frecuentes

P: ¿Cómo elegir la clase de brida correcta para mi aplicación??

A:Seleccione según la presión de trabajo (p. ej., Clase 150 para ≤300 PSI, Clase 300 para ≤800 PSI), detallada en las tablas de presión-temperatura ASME B16.5.

P: ¿Se pueden reutilizar las bridas ciegas??

A:Sí, si la superficie no está dañada y se limpia a fondo; reemplace juntas y pernos para un resellado confiable.

P: ¿Qué material de junta se recomienda para vapor a alta temperatura??

A:Utilice juntas de grafito o con camisa metálica (hasta 650 °C), evitando juntas de PTFE que se degradan por encima de 260 °C.

P: ¿Existen opciones livianas para aplicaciones costa afuera??

A:Sí, se encuentran disponibles bridas livianas de acero inoxidable 316 con patrones de pernos reducidos, que cumplen con los estándares DNVGL para plataformas marinas.
