Tamaño: 1/4"a 4"(DN8-DN100)
Puerto: Paso total;
Conexión final: Rosca hembra/macho BSPT BSP NPT, DIN259/2999,ISO 228
Proceso:Cuerpo de fundición a la cera perdida - Procesamiento de torno CNC.
Presión de trabajo: 1000PSI para EXTRANJERO.
Presión de prueba hidrostática:1500 psi
Empaquetadura de vástago ajustable
Sellos y asientos de teflón puro
Rango de temperatura: -60 a 450°

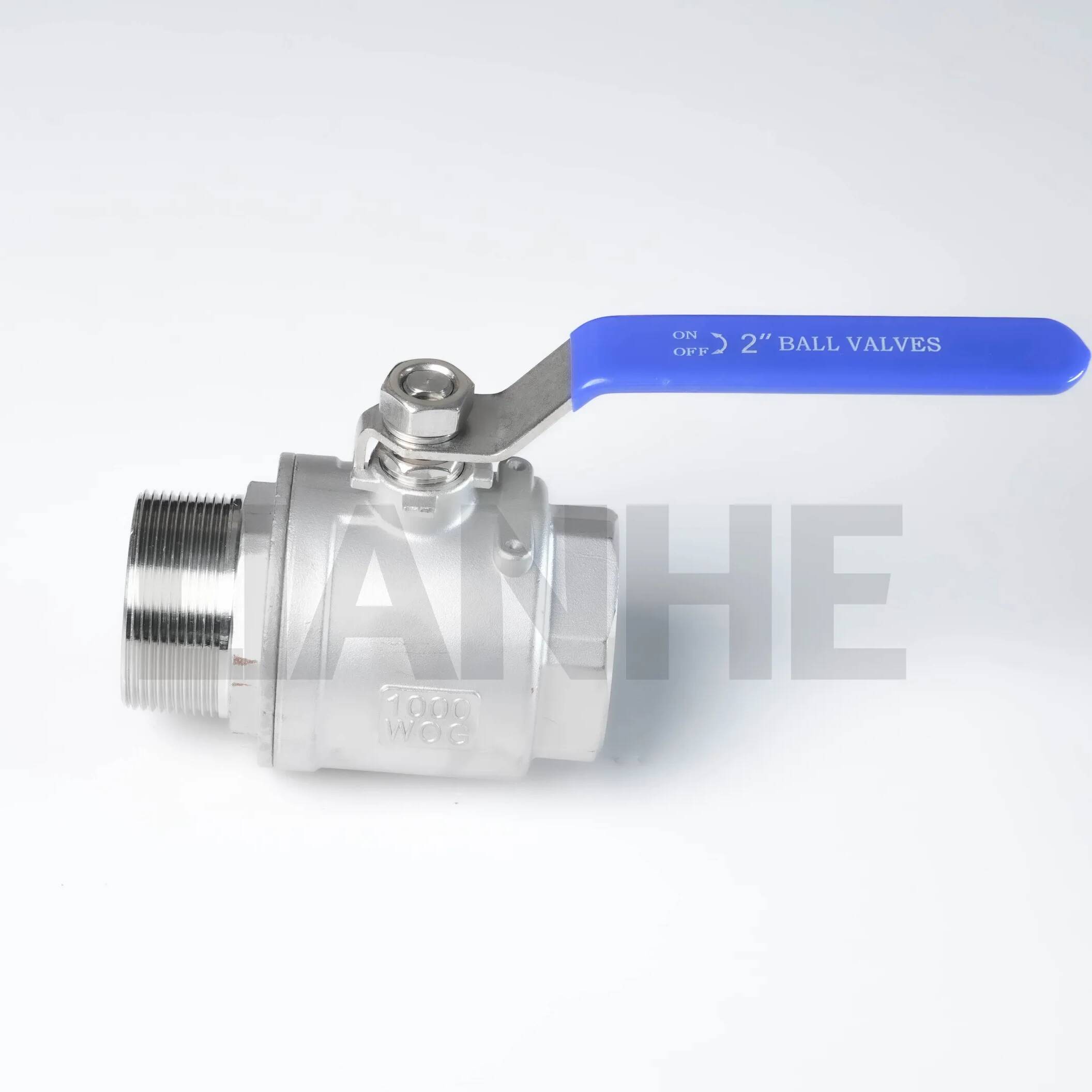

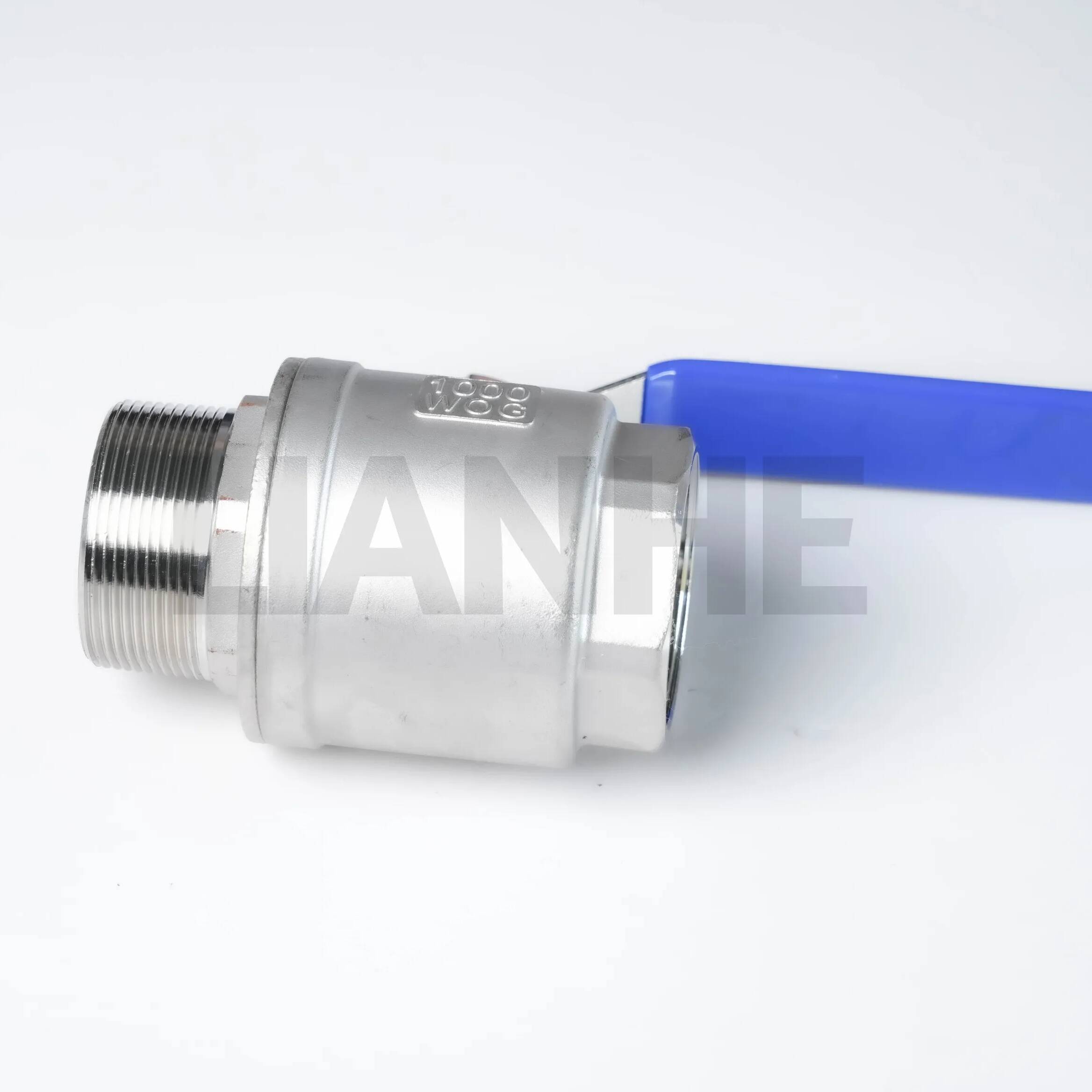

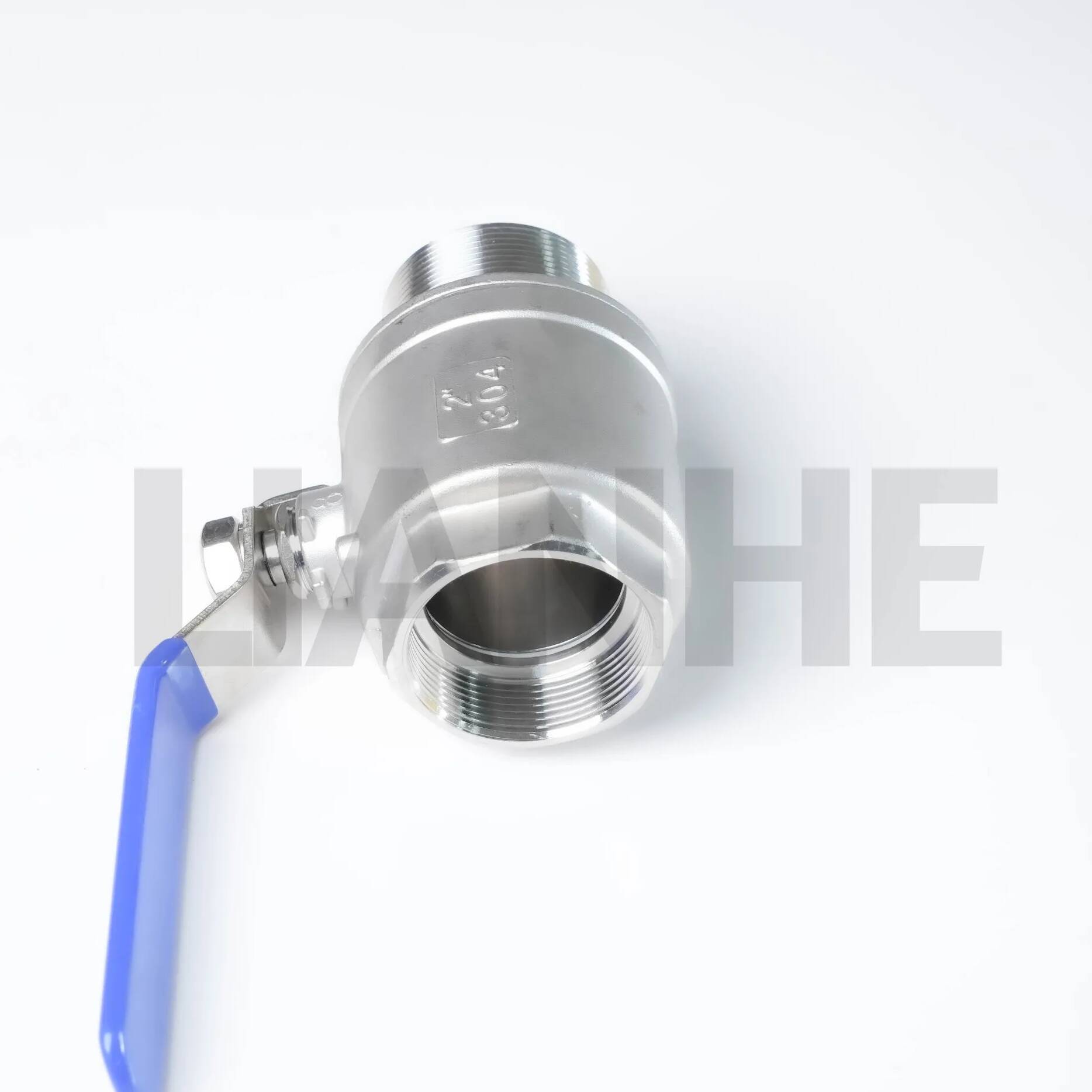

La válvula de bola roscada H/M de 2 piezas de acero inoxidable de alta resistencia es una solución robusta de control de flujo diseñada para aplicaciones industriales de alta presión y alta corrosión. Construida con acero inoxidable 316, esta válvula cuenta con roscas NPT hembra y macho (ANSI B1.20.1) y un diseño de paso total, lo que garantiza un rendimiento confiable en entornos hostiles donde la durabilidad y la resistencia a las fugas son fundamentales.
Construcción de grado industrial:
Cuerpo de acero inoxidable 316 (ASTM A316) con un contenido de molibdeno del 3,5 %, que ofrece un 50 % más de resistencia a las picaduras de cloruro que el acero inoxidable 304.
Diseño de dos piezas con vástago completamente endurecido (HRC 35-40) y retenedor de asiento reforzado, soporta una presión de trabajo de 1500 PSI y una vida útil de 10 000 ciclos.
Eficiencia de flujo total:
La ruta de flujo sin restricciones (diámetro igual al diámetro de la tubería) reduce la caída de presión en un 25% en comparación con las válvulas de puerto reducido, ideal para sistemas de alto flujo (por ejemplo, 50 GPM para válvulas de 2").
El asiento de PTFE con anillo antiextrusión proporciona un cierre hermético (API 598) y un funcionamiento con par bajo (≤15 N·m para válvulas de 2") incluso después de 5 años de servicio.
Fuerza de conexión roscada:
Roscas hembra NPT (entrada) y macho NPT (salida) para una conexión segura de la tubería, compatible con tuberías de acero, latón y PVC, con ranuras selladoras de roscas opcionales para una mayor resistencia a las fugas.
El volante de alta resistencia (aluminio o acero inoxidable) proporciona un 30% más de apalancamiento de torsión que las palancas estándar, adecuado para operación manual en lugares de difícil acceso.
Resistencia a ambientes extremos:
Rango de temperatura: -40°C a 260°C (asiento RPTFE), adecuado para líquidos criogénicos, aceite caliente y disolventes químicos.
Cumple con NACE MR0175 para servicio de gas amargo, lo que lo hace ideal para aplicaciones de petróleo y gas con concentraciones de H2S ≤3000 PPM.
Ideal para entornos industriales exigentes:
Exploración de petróleo y gas: Control de encendido/apagado en líneas de muestreo de boca de pozo y sistemas de inyección de químicos, con acero inoxidable 316 resistente a la corrosión por sulfuro de hidrógeno.
Procesamiento químico: Manejo de medios agresivos como ácido sulfúrico, hidróxido de sodio y solventes orgánicos en reactores y columnas de destilación.
Ingeniería Marina: Sistemas de lastre de agua salada y tuberías de plataformas marinas, que soportan una exposición constante al agua de mar y a la atmósfera marina.
Generación de energía: Líneas de agua de alimentación de alta presión y trampas de vapor en plantas de ciclo combinado, que resisten ciclos térmicos rápidos y erosión de partículas.
P: ¿Se puede automatizar la válvula con un actuador??
A:Sí, la plataforma de montaje ISO 5211 (opcional) permite la conexión directa de actuadores eléctricos/neumáticos para control remoto.
P: ¿Cuál es el sellador de roscas recomendado para aplicaciones químicas??
A:Utilice un sellador a base de PTFE resistente a sus medios; consulte nuestra ficha técnica para conocer las tablas de compatibilidad química.
P: Cómo inspeccionar el desgaste del asiento en aplicaciones críticas?
A:Realice una prueba de burbujas anual (presión de aire de 5 PSI) y verifique si hay fugas; reemplace los asientos si la fuga excede los estándares API 598.
P: ¿La válvula es adecuada para medios abrasivos??
A:Sí, pero instale un filtro aguas arriba para filtrar partículas >50 μm y considere un asiento de metal con metal para prolongar su vida útil.
La válvula de bola roscada H/M de 2 piezas de acero inoxidable de alta resistencia es una solución robusta de control de flujo diseñada para aplicaciones industriales de alta presión y alta corrosión. Construida con acero inoxidable 316, esta válvula cuenta con roscas NPT hembra y macho (ANSI B1.20.1) y un diseño de paso total, lo que garantiza un rendimiento confiable en entornos hostiles donde la durabilidad y la resistencia a las fugas son fundamentales.
Construcción de grado industrial:
Cuerpo de acero inoxidable 316 (ASTM A316) con un contenido de molibdeno del 3,5 %, que ofrece un 50 % más de resistencia a las picaduras de cloruro que el acero inoxidable 304.
Diseño de dos piezas con vástago completamente endurecido (HRC 35-40) y retenedor de asiento reforzado, soporta una presión de trabajo de 1500 PSI y una vida útil de 10 000 ciclos.
Eficiencia de flujo total:
La ruta de flujo sin restricciones (diámetro igual al diámetro de la tubería) reduce la caída de presión en un 25% en comparación con las válvulas de puerto reducido, ideal para sistemas de alto flujo (por ejemplo, 50 GPM para válvulas de 2").
El asiento de PTFE con anillo antiextrusión proporciona un cierre hermético (API 598) y un funcionamiento con par bajo (≤15 N·m para válvulas de 2") incluso después de 5 años de servicio.
Fuerza de conexión roscada:
Roscas hembra NPT (entrada) y macho NPT (salida) para una conexión segura de la tubería, compatible con tuberías de acero, latón y PVC, con ranuras selladoras de roscas opcionales para una mayor resistencia a las fugas.
El volante de alta resistencia (aluminio o acero inoxidable) proporciona un 30% más de apalancamiento de torsión que las palancas estándar, adecuado para operación manual en lugares de difícil acceso.
Resistencia a ambientes extremos:
Rango de temperatura: -40°C a 260°C (asiento RPTFE), adecuado para líquidos criogénicos, aceite caliente y disolventes químicos.
Cumple con NACE MR0175 para servicio de gas amargo, lo que lo hace ideal para aplicaciones de petróleo y gas con concentraciones de H2S ≤3000 PPM.
Ideal para entornos industriales exigentes:
Exploración de petróleo y gas: Control de encendido/apagado en líneas de muestreo de boca de pozo y sistemas de inyección de químicos, con acero inoxidable 316 resistente a la corrosión por sulfuro de hidrógeno.
Procesamiento químico: Manejo de medios agresivos como ácido sulfúrico, hidróxido de sodio y solventes orgánicos en reactores y columnas de destilación.
Ingeniería Marina: Sistemas de lastre de agua salada y tuberías de plataformas marinas, que soportan una exposición constante al agua de mar y a la atmósfera marina.
Generación de energía: Líneas de agua de alimentación de alta presión y trampas de vapor en plantas de ciclo combinado, que resisten ciclos térmicos rápidos y erosión de partículas.
P: ¿Se puede automatizar la válvula con un actuador??
A:Sí, la plataforma de montaje ISO 5211 (opcional) permite la conexión directa de actuadores eléctricos/neumáticos para control remoto.
P: ¿Cuál es el sellador de roscas recomendado para aplicaciones químicas??
A:Utilice un sellador a base de PTFE resistente a sus medios; consulte nuestra ficha técnica para conocer las tablas de compatibilidad química.
P: Cómo inspeccionar el desgaste del asiento en aplicaciones críticas?
A:Realice una prueba de burbujas anual (presión de aire de 5 PSI) y verifique si hay fugas; reemplace los asientos si la fuga excede los estándares API 598.
P: ¿La válvula es adecuada para medios abrasivos??
A:Sí, pero instale un filtro aguas arriba para filtrar partículas >50 μm y considere un asiento de metal con metal para prolongar su vida útil.
