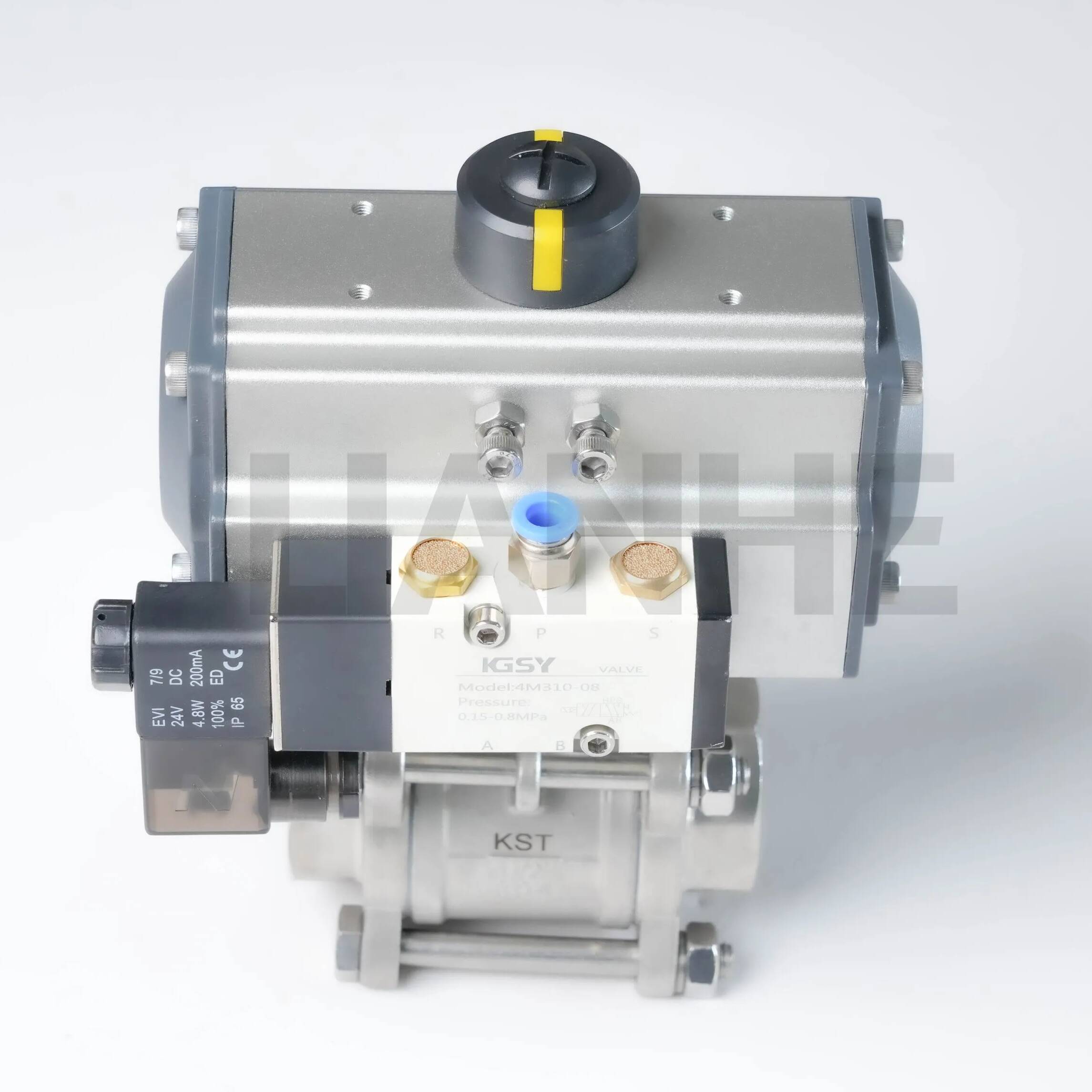

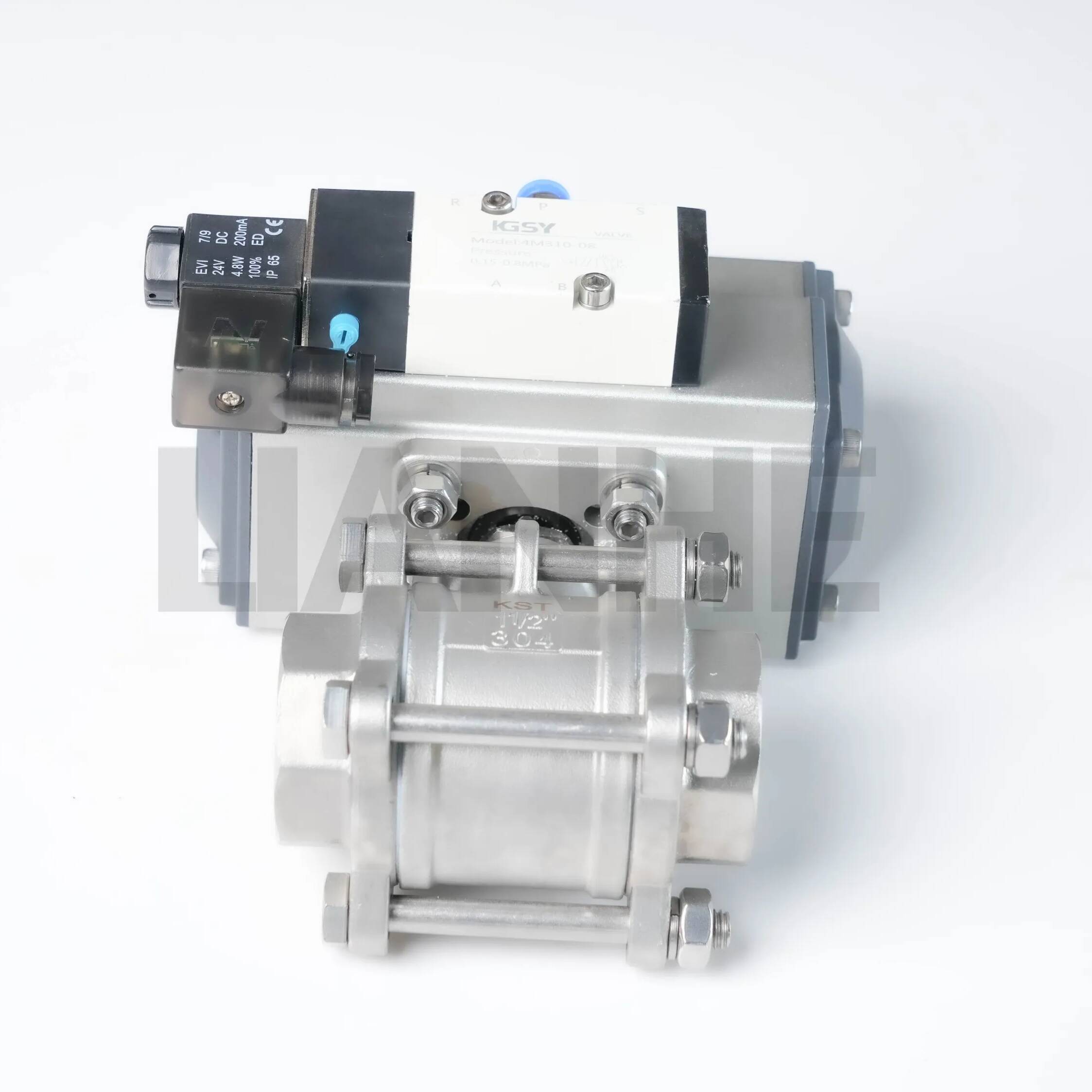

Válvula de bola con rosca de 3 piezas, accionada eléctricamente para sistemas automatizados

Descripción general

La válvula de bola de rosca de 3 piezas accionada eléctricamente es una solución de control de flujo versátil diseñada para sistemas industriales y comerciales automatizados, que combina la confiabilidad de una válvula de bola de tres piezas con la precisión de un actuador eléctrico. Construida con acero inoxidable 304, esta válvula cuenta con roscas NPT (ANSI B1.20.1) y una plataforma de montaje integral ISO 5211, lo que permite una integración perfecta con sistemas PLC/DCS para operación remota o programada.

Características

Automatización integrada:

Actuador eléctrico de 24V DC o 230V AC con operación de cuarto de vuelta de 90°, que ofrece posición a prueba de fallas (abierto/cerrado) y salidas de torque de hasta 50 N·m para válvulas de 2".

La plataforma ISO 5211 elimina las placas adaptadoras, lo que garantiza el montaje directo de actuadores de marcas como Rotork, Limitorque o Emerson, lo que reduce el tiempo de instalación en un 40 %.

Conexiones roscadas de precisión:

Roscas NPT macho/hembra (ANSI B1.20.1) para montaje rápido con tuberías de acero, cobre o plástico, compatibles con tuberías cédula 40/80 y probadas a una presión de trabajo de 1500 PSI.

Roscas recubiertas con compuesto antiagarrotamiento durante el montaje para evitar el desgaste en aplicaciones de actuadores de alto torque.

Rendimiento de sellado confiable:

El asiento de PTFE proporciona un cierre hermético (API 598) hasta 180°C, con una bola pulida (Ra ≤0,8μm) que garantiza un par bajo (≤12 N·m para válvulas de 2") y una vida útil de 1.000.000 de ciclo.

Vástago a prueba de explosiones y diseño de doble bloqueo y purga (DBB) opcional para aplicaciones críticas para la seguridad que requieren aislamiento de la presión aguas arriba y aguas abajo.

Flexibilidad operativa:

Rango de temperatura: -20°C a 180°C (asiento de PTFE); -40°C a 260°C (asiento RPTFE), adecuado para líneas de agua caliente, aire comprimido y líquidos no corrosivos.

Los interruptores de límite integrados y los indicadores de posición brindan retroalimentación en tiempo real a los sistemas de control, lo que garantiza una regulación precisa del flujo.

Solicitud

Perfecto para el control de flujo automatizado en diversas industrias:

Control de procesos: Operación remota de encendido/apagado en tanques de mezcla de químicos, con acero inoxidable 304 que cumple con los requisitos de la FDA para contacto indirecto con alimentos en la producción de bebidas.

Sistemas HVAC: Control automatizado de circuitos de agua enfriada y aceite caliente en edificios comerciales, integrándose con BMS (Sistemas de gestión de edificios) para eficiencia energética.

Automatización Industrial: Sistemas de transporte neumático y líneas de fluidos con brazo robótico, con accionamiento eléctrico que permiten una respuesta rápida (≤5 segundos para válvulas de 2").

Tratamiento de agua: Cierre automático en sistemas de filtración y plantas de ósmosis inversa, con roscas NPT que facilitan una rápida sustitución en instalaciones compactas.

Preguntas frecuentes

P: ¿Cuál es el tiempo de respuesta del actuador eléctrico??

A:El tiempo de respuesta típico es de 8 a 15 segundos para válvulas de 2", dependiendo de los requisitos de voltaje y torque; consulte la hoja de datos del actuador para conocer las especificaciones exactas.

P: ¿Se puede operar la válvula manualmente durante cortes de energía??

A:Sí, la mayoría de los actuadores cuentan con una palanca de anulación manual para operación de emergencia, aunque no se recomienda el uso manual regular para una confiabilidad a largo plazo.

P: ¿El actuador es resistente al agua??

A:Los actuadores tienen una clasificación IP67 como estándar, adecuados para ambientes húmedos; Hay variantes IP68 disponibles para aplicaciones sumergibles (por ejemplo, cuencas de tratamiento de aguas residuales).

P: Cómo calibrar el actuador con la válvula?

A:Utilice la herramienta de calibración incorporada para establecer posiciones abiertas/cerradas, asegurándose de que la bola se alinee con los interruptores de límite del actuador para obtener una retroalimentación precisa.
