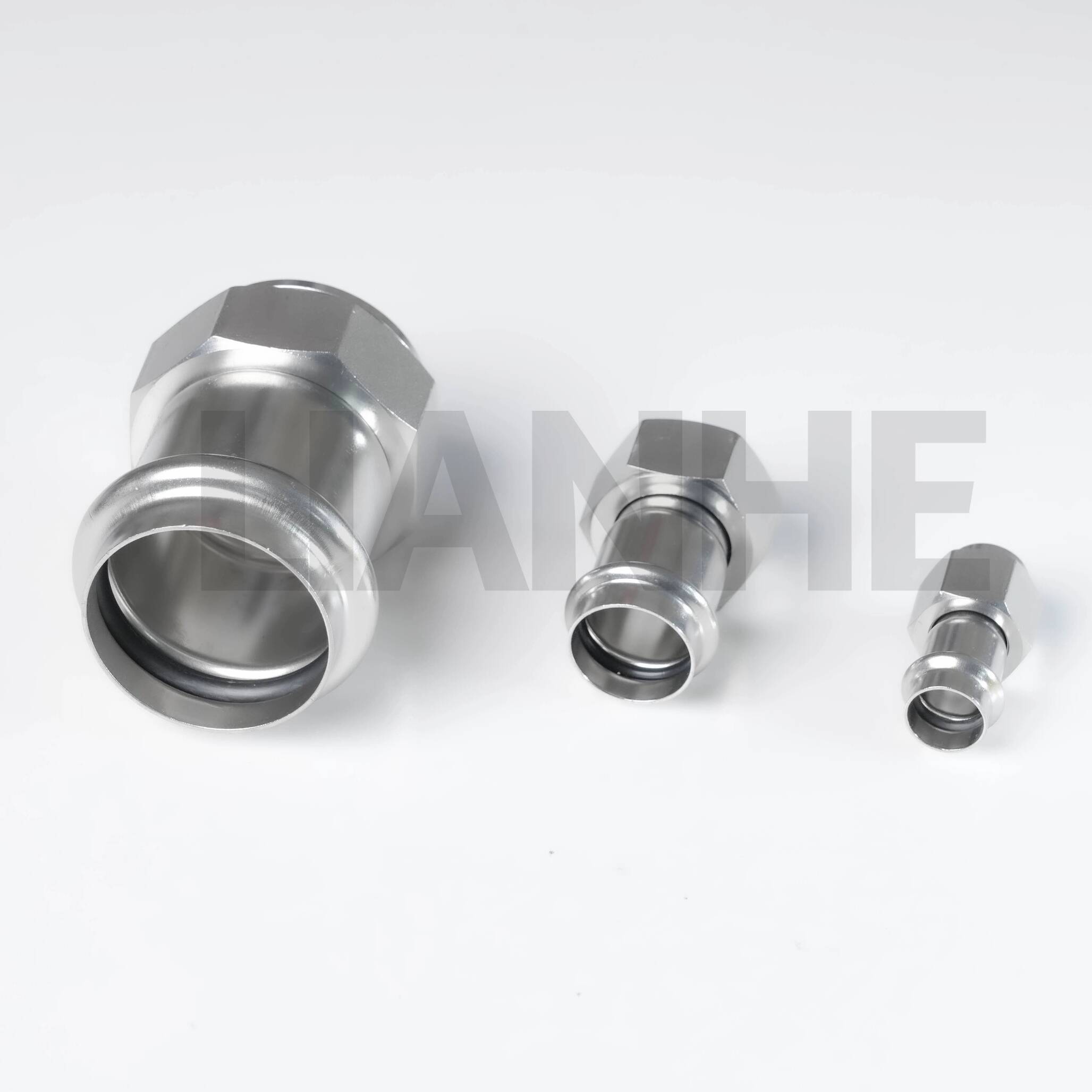

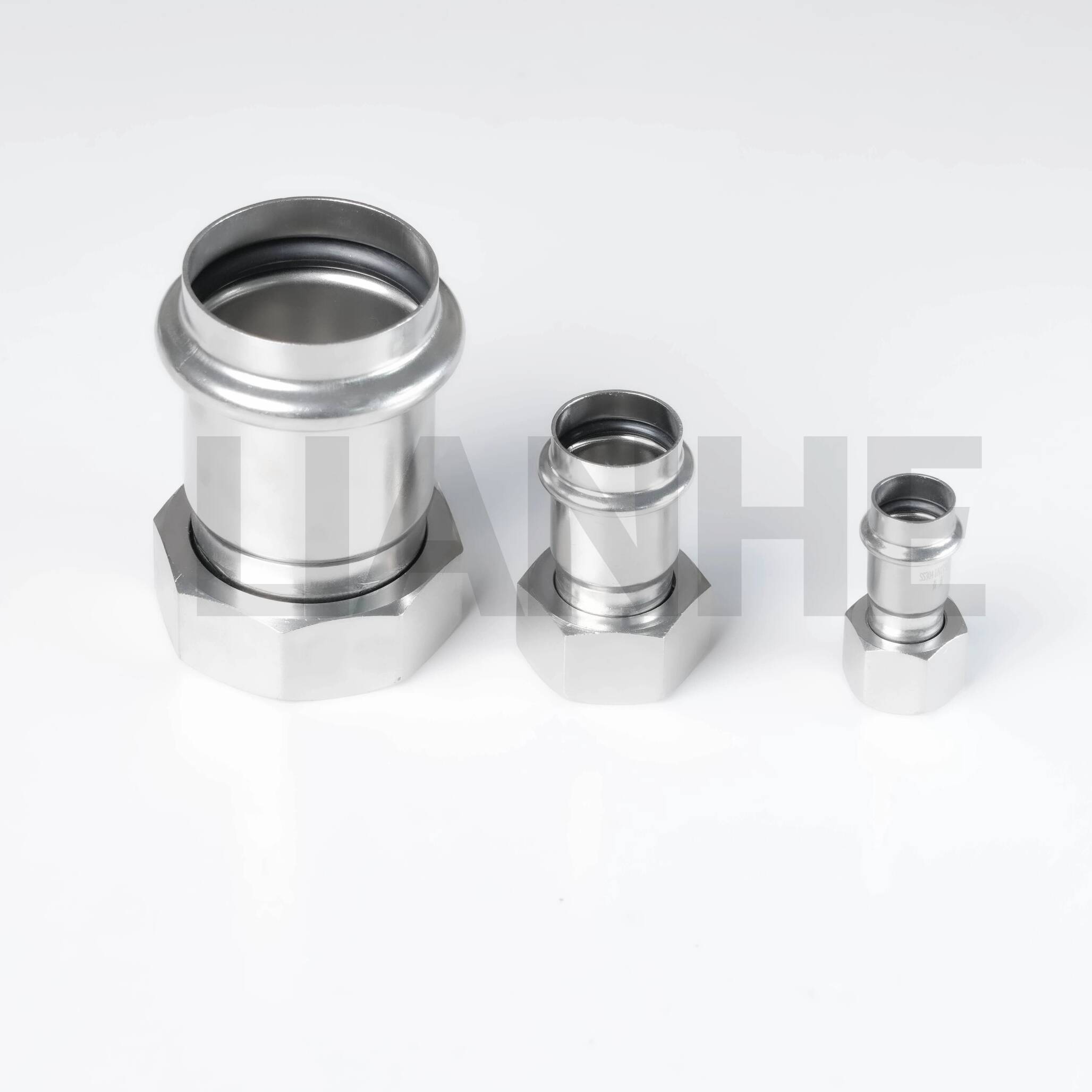

Acoplamiento de unión a presión tipo S de acero inoxidable

Descripción del Producto

El acoplamiento de unión a presión tipo S de acero inoxidable LIANHE conecta dos tuberías compatibles del mismo diámetro nominal.

Su conexión a presión sin llama simplifica la instalación y reduce la necesidad de soldar o roscar en el sitio. La construcción de acero inoxidable proporciona buena resistencia a la corrosión, resistencia mecánica y una larga vida útil.

Especificaciones técnicas

Rango de tamaño:1/4"–4" (DN10–DN100)

Grosor de la pared:0,6–2,0 mm

Normas aplicables:GB/T 19228.2-2011, CJ/T 152-2016, CJ/T 466-2014, EN, DIN y ASME

Materiales disponibles:

• 0Cr18Ni9, SS304, S30408, SUS304 y 1.4301

• 0Cr17Ni12Mo2, SS316 y SUS316

• SS304L, S30403 y 1.4306

• SS316L, S31603 y 1.4404

Materiales del anillo de sellado:CIIR, EPDM, PTFE y NBR

Tipo de conexión:Conexión de prensa tipo S

Presión nominal:PN16

Presión de prueba hidrostática:2,5MPa

Presión de prueba de estanqueidad:1,05MPa

Rango de temperatura de la junta:-20°C a +110°C, según el material y el medio seleccionados

Proceso de fabricación:Formado mecánicamente a partir de tubos de acero inoxidable.

Tratamiento superficial:Pulido por vibración, pulido magnético o decapado

Marcado del producto:LOGO + OD + Espesor de pared + Material. Hay marcas personalizadas disponibles.

Embalaje:Bolsas de plástico, cartones de exportación y cajas de madera

Certificados:GB/T 19001-2016, ISO 9001:2015, documentación CE para productos aplicables y Licencia Sanitaria

Marca:LIANHE

Código SA: 7307230000

Lugar de origen:Wenzhou, Zhejiang, China

Aplicaciones

Adecuado para sistemas compatibles de agua potable, agua fría y caliente, aguas residuales, agua industrial, petróleo y gas.

Las aplicaciones típicas incluyen suministro de agua, calefacción, aire acondicionado, tuberías industriales, edificios comerciales, edificios residenciales, barcos, hospitales y hoteles.

Ventajas del producto

1. Conecta dos tubos del mismo diámetro.

2. Instalación rápida y sin llamas

3. Buena resistencia a la corrosión

4. Baja resistencia al flujo

5. Sellado fiable cuando se instala correctamente

6. Buena resistencia a las vibraciones

7. Tiempo de instalación y costos de mano de obra reducidos

8. Múltiples materiales y anillos de sellado disponibles

Instalación

1. Corte el tubo en escuadra y elimine las rebabas internas y externas.

2. Limpie los extremos de las tuberías y los casquillos de los accesorios.

3. Compruebe que los anillos de sellado estén colocados correctamente.

4. Marque la profundidad de inserción requerida.

5. Inserte ambos tubos completamente en el acoplamiento.

6. Utilice una herramienta de prensa y una mordaza compatibles con el perfil tipo S especificado.

7. Inspeccione ambas juntas y realice la prueba de presión o fuga requerida.

Control de calidad

La inspección estándar incluye verificación de materias primas, medición del espesor de pared, inspección de enchufes, inspección de superficies, pruebas hidráulicas y de estanqueidad, marcado de productos e inspección de embalaje.

Los documentos disponibles incluyen certificados de prueba de materiales EN 10204 3.1, certificados de materia prima, informes dimensionales, informes de pruebas hidráulicas e informes de inspección de terceros. Se podrán proporcionar informes de pruebas radiográficas cuando corresponda.

Términos comerciales

Cantidad mínima de pedido:Normalmente entre 5 y 10 piezas, según el tamaño y la disponibilidad de stock.

Muestras gratuitas:Disponible para productos estándar seleccionados; Los gastos exprés normalmente corren a cargo del destinatario.

Hora de cotización:Normalmente en tres horas laborables.

El tiempo de entrega:Aproximadamente de 3 a 7 días para productos regulares y aproximadamente 25 días para nueva producción.

Condiciones de pago:Depósito del 30% T/T y saldo del 70% antes de la entrega.

Condiciones de envío:EXW, MANDO, CFR, CIF, DDP y DDU.

Garantía:Un año contra defectos de fabricación confirmados.

Fabricante:LIANHE
Lugar de origen:Wenzhou, Zhejiang, China
