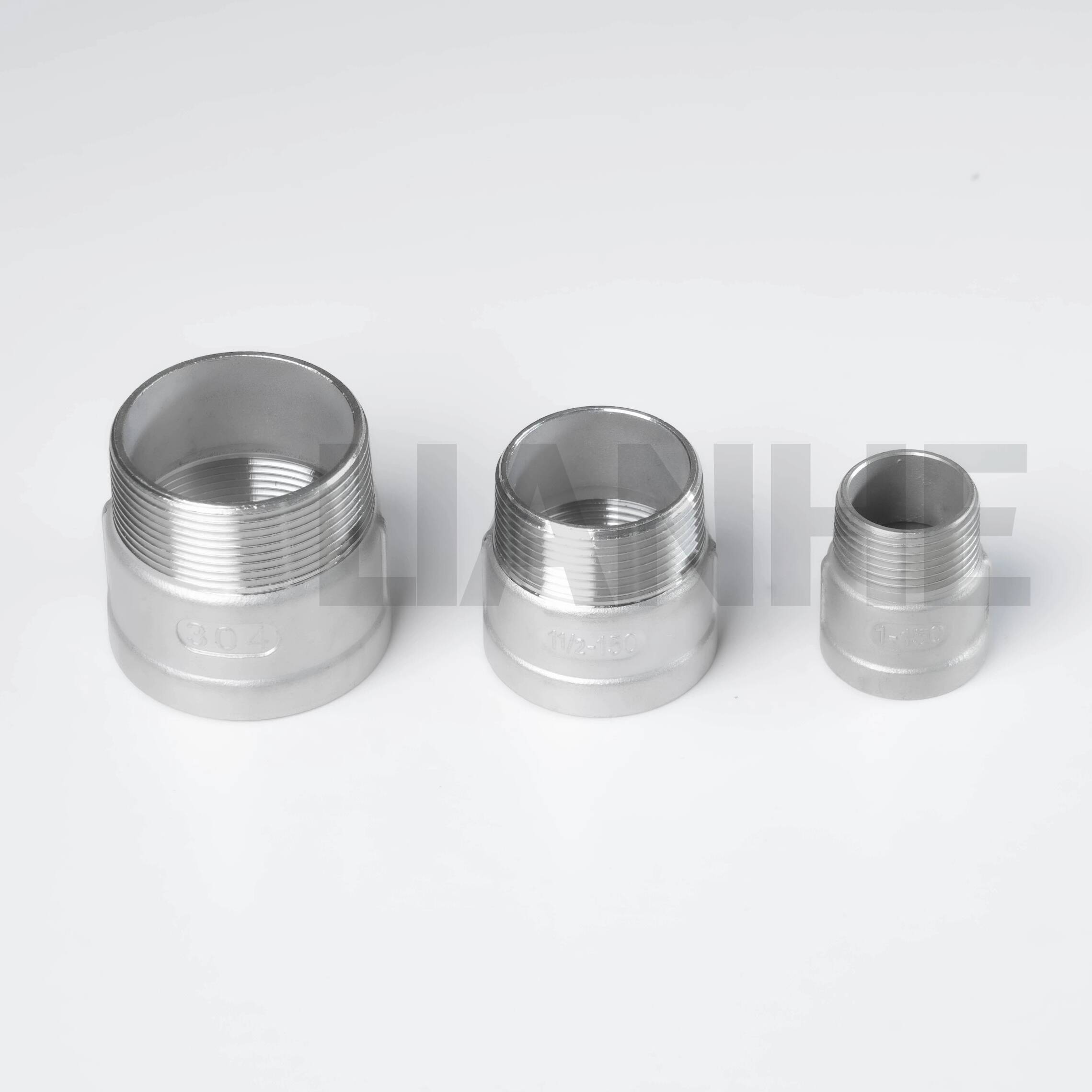

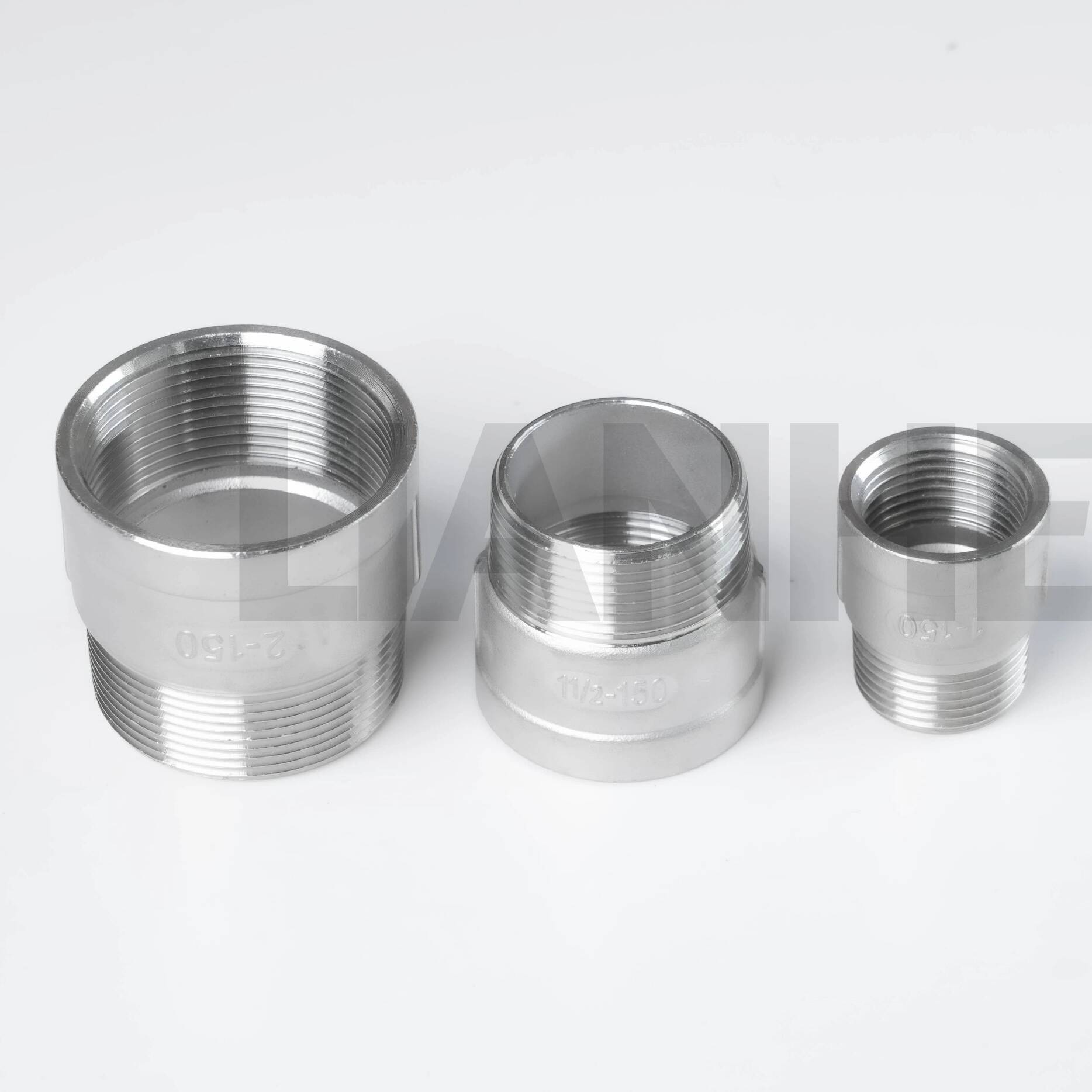

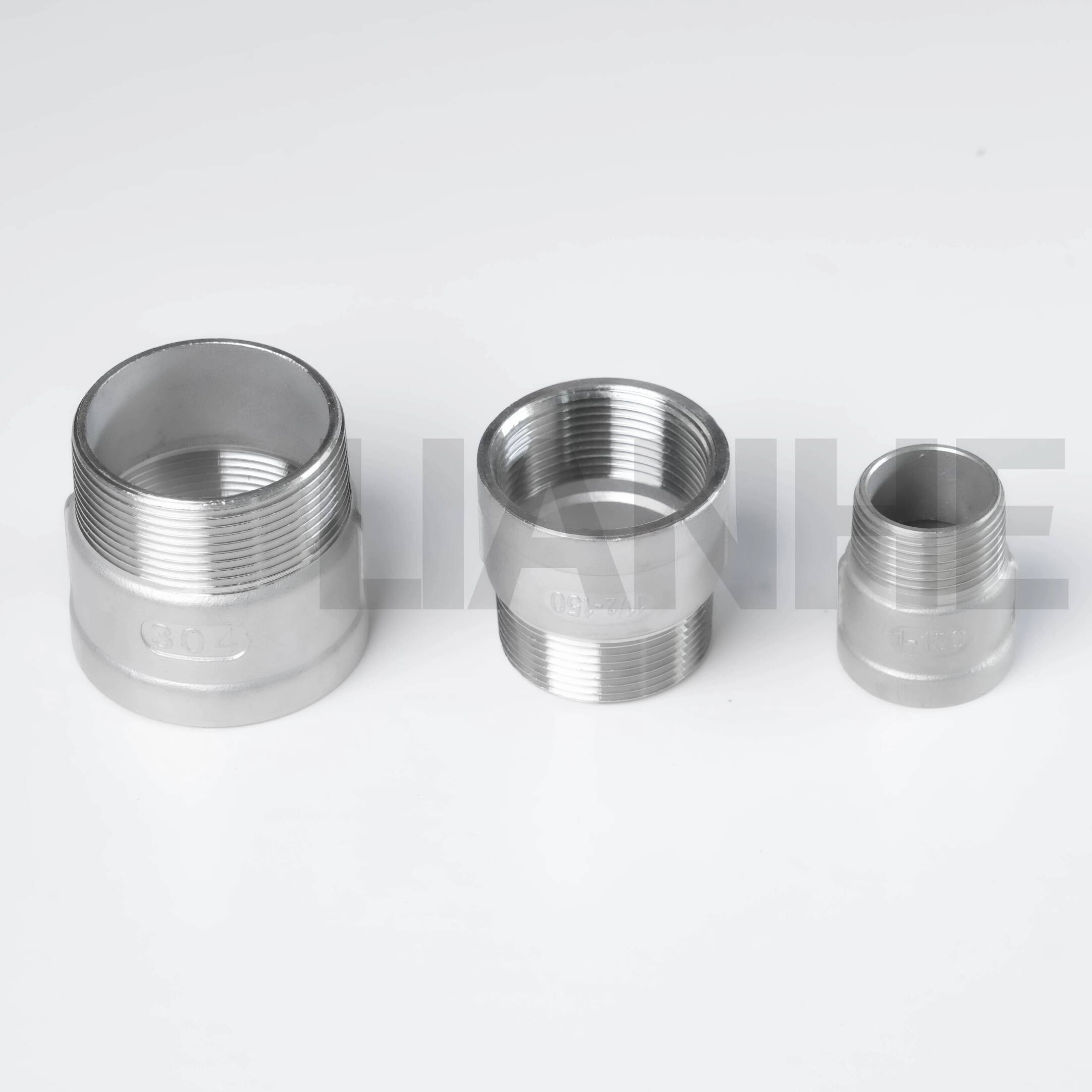

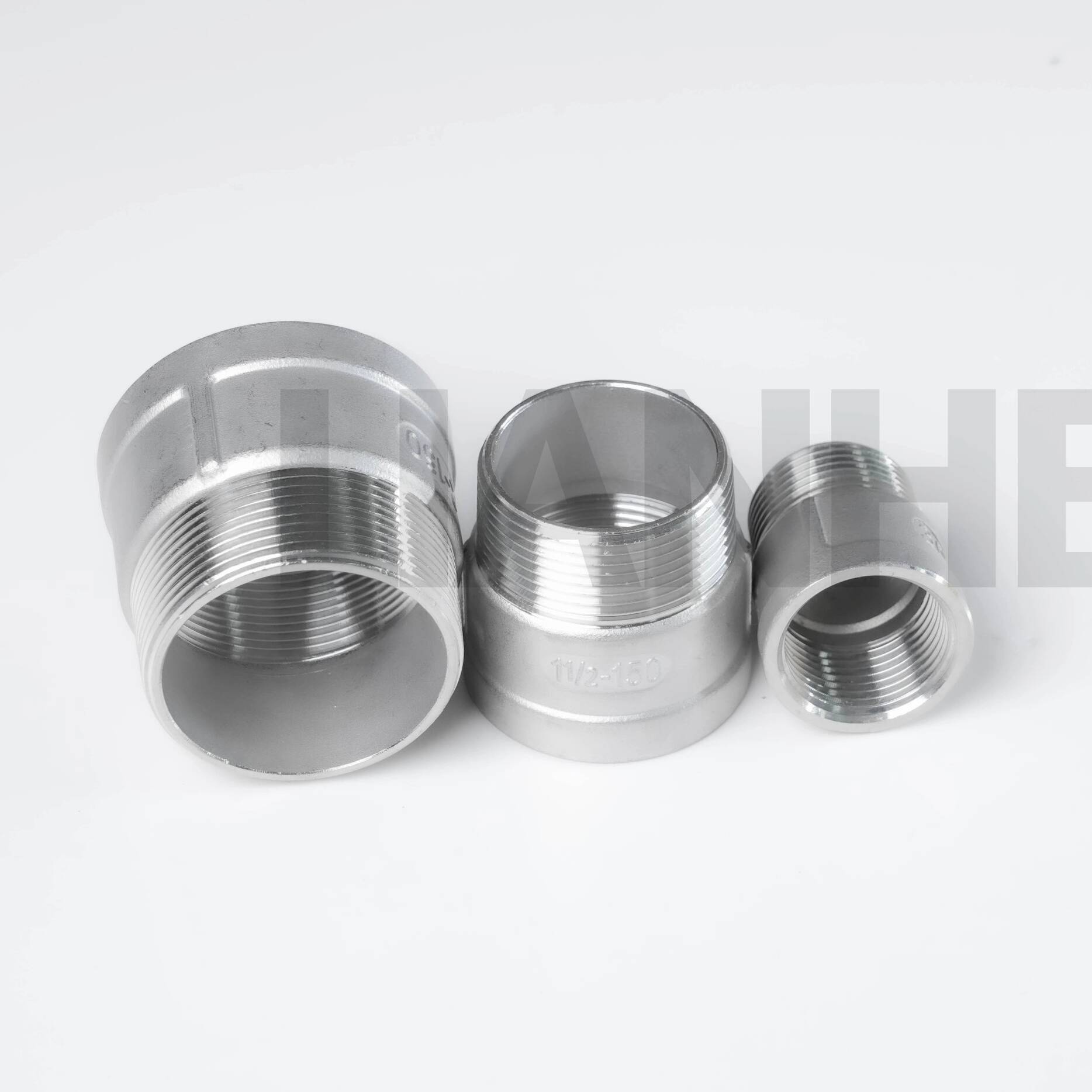

Reductor de rosca M/H de acero inoxidable

Especificaciones técnicas

Rango de tamaño:1/4"–4" (DN8–DN100)

Clasificación de presión:Clase 150

Normas aplicables:MSS SP-43, ISO 4144 y GB/T 26120

Tipo de conexión:Conexiones roscadas hembra y macho

Estándares de rosca disponibles:

• BS 21: BSPT y BSPP

• ANSI B2.1: TNP

• DIN 259 y DIN 2999

• ISO 228

Proceso de fabricación:Cuerpo moldeado a la cera perdida con mecanizado CNC de precisión

Método de fundición:Fundición a la cera perdida

Materiales disponibles:

• SS201 y 1.4372

• SS304 y 1.4301

• SS316 y 1.4401

• SS316L y 1.4404

• Otros grados de acero inoxidable bajo pedido

Opciones de tratamiento de superficies:Decapado o Desengrasado y Limpieza

Embalaje estándar:Bolsas de plástico, cartones de exportación y paletas

Marca:LIANHE

Código SA: 7307220000

Lugar de origen:Wenzhou, Zhejiang, China

Las dimensiones finales, la calidad del material, el estándar de rosca, el tratamiento de la superficie y la clasificación de presión deben confirmarse de acuerdo con la aplicación prevista y los requisitos del proyecto.

Medios aplicables

Los productos pueden suministrarse para su uso con medios líquidos y gaseosos compatibles, incluidos:

• Agua

• Aceite y medios líquidos compatibles

• Gas y medios gaseosos compatibles

• Ácidos diluidos y medios químicos compatibles.

La compatibilidad del material y del sellado se debe evaluar según la composición química, la concentración, la temperatura de funcionamiento, la presión del sistema y la vida útil esperada.

Los diferentes grados de acero inoxidable proporcionan diferentes niveles de resistencia a la corrosión. Los clientes deben confirmar cuál es el material adecuado antes de utilizar los productos con ácidos, productos químicos, cloruros, gas combustible u otros medios exigentes.

Áreas de aplicación

Los productos se pueden utilizar en una variedad de aplicaciones de tuberías industriales, comerciales y de equipos, que incluyen:

• Tuberías de construcción y servicios de edificios.

• Sistemas de gas combustible que utilizan materiales y métodos de sellado compatibles.

• Equipos médicos y tuberías de instalaciones.

• Equipos de procesamiento de alimentos y bebidas.

• Sistemas de protección ambiental

• Equipos de procesamiento químico

• Instalaciones de tratamiento de agua

• Tuberías de agua industriales

• Conexiones de maquinaria e instrumentos.

• Sistemas generales de control de fluidos.

Para aplicaciones médicas, alimentarias, de gas combustible, químicas u otras aplicaciones reguladas, los clientes deben confirmar si se requiere documentación adicional del material, pruebas del producto, tratamiento de superficies, certificación o aprobación específica de la industria.

Proceso de fabricación

El cuerpo del producto se fabrica mediante fundición a la cera perdida. Este proceso permite la producción de estructuras complejas de acero inoxidable con dimensiones consistentes y buena calidad superficial.

Después de la fundición, las dimensiones críticas y las conexiones roscadas se procesan mediante tornos CNC. El mecanizado de precisión ayuda a mantener la precisión de la rosca, la consistencia dimensional y la compatibilidad con el estándar de conexión especificado.

Los principales procedimientos de fabricación pueden incluir:

1. Preparación del patrón de cera

2. Fabricación y secado de conchas.

3. eliminación de cera

4. Fundición y fundición de acero inoxidable.

5. Extracción de conchas y limpieza de piezas fundidas.

6. Tratamiento térmico, cuando sea necesario

7. Mecanizado CNC

8. Procesamiento de hilos

9. Tratamiento superficial

10. Inspección, marcado y embalaje.

El proceso de producción real puede variar según las especificaciones del producto, el grado del material, las dimensiones y los requisitos de inspección.

Opciones de hilo

Las conexiones roscadas hembra y macho están disponibles según las especificaciones BS 21, ANSI B2.1, DIN 259/2999 e ISO 228.

Las roscas NPT, BSPT y BSPP pueden tener diferentes perfiles, características de conicidad, dimensiones de paso y métodos de sellado. No deben conectarse de manera intercambiable a menos que se haya confirmado técnicamente la compatibilidad dimensional y de sellado.

Las roscas de tubería cónicas generalmente crean la conexión principal mediante el acoplamiento de la rosca y un sellador de rosca adecuado. Las roscas paralelas pueden requerir una junta, una cara de sellado, una junta tórica u otro componente de sellado, según la estructura del producto.

Los clientes deben especificar el tipo de rosca requerido, el tamaño nominal, la configuración macho o hembra, el método de sellado y la información de los componentes de acoplamiento al solicitar una cotización.

Tratamiento superficial

Las opciones de tratamiento de superficies disponibles incluyen decapado o desengrasado y limpieza.

El decapado puede ayudar a eliminar la contaminación de la superficie, el tinte térmico y el hierro libre introducido durante la fabricación. El desengrasado y la limpieza ayudan a eliminar el aceite de mecanizado, la suciedad y otros residuos del proceso.

El tratamiento adecuado debe seleccionarse según la aplicación prevista, los requisitos de apariencia, los requisitos de limpieza y las especificaciones del cliente.

Es posible que haya disponible pulido, pasivado o limpieza especializada adicionales sujetos a confirmación técnica.

Certificados

Los certificados disponibles incluyen:

• Norma ISO 9001:2015

• GB/T 19001-2016

• Documentación CE para productos aplicables

El alcance y la disponibilidad de los certificados individuales deben confirmarse según el producto seleccionado, el uso previsto, la clasificación de presión y el mercado de destino.

Certificados de prueba e informes de inspección

Se pueden suministrar informes de inspección y documentos de calidad de acuerdo con las especificaciones confirmadas y los requisitos del pedido, que incluyen:

• EN 10204 3.1 Certificado de prueba de materiales

• Certificado de inspección de materias primas

• Informe de pruebas radiográficas, cuando corresponda

• Informe de prueba hidráulica, cuando corresponda

• Informe de inspección de hilo

• Informe de inspección dimensional

• Informe de inspección de terceros

• Otros documentos de calidad específicos del proyecto

El alcance de la inspección requerido, la proporción de muestreo, la documentación y los arreglos de testigos de terceros deben confirmarse antes de la producción.

Control de calidad del producto

LIANHE aplica procedimientos de inspección en la verificación de materias primas, fundición, mecanizado, procesamiento de roscas, tratamiento de superficies, marcado y embalaje.

Los principales procedimientos de control de calidad incluyen:

1. Realizar la verificación del material PMI y medir el diámetro exterior y el espesor de la pared de las materias primas entrantes.

2. Medición e inspección de conexiones roscadas durante el mecanizado y la producción.

3. Inspeccionar el estado de la superficie y comprobar las dimensiones de la rosca antes de marcar el producto.

4. Realizar la inspección final dimensional, visual y de especificaciones antes del embalaje.

5. Verificar marcas de envío, etiquetas, cantidades, materiales de embalaje e información relacionada con el pedido después del embalaje.

Los productos se aprueban para su envío después de completar los procedimientos de inspección aplicables.

Se pueden organizar pruebas de presión adicionales, verificación de la composición química, pruebas mecánicas o inspecciones de terceros de acuerdo con los requisitos del cliente y del proyecto.

Embalaje

Cada producto está protegido con una bolsa de plástico para reducir la exposición al polvo, la humedad y la contaminación de la superficie.

Luego, los productos se empaquetan en cajas de cartón reforzadas para exportación y se consolidan en paletas para su almacenamiento y transporte internacional.

Se pueden proporcionar cajas de cartón personalizadas, logotipos de clientes, etiquetas, códigos de barras, cajas de madera, protección de paletas y otros arreglos de embalaje de acuerdo con los requisitos confirmados del pedido.

Condiciones de pago

Nuestro plazo de pago estándar es un depósito del 30% T/T pagado por adelantado, y el saldo restante del 70% T/T se paga antes de la entrega.

Las condiciones de pago específicas se pueden discutir de acuerdo con el valor del pedido, los requisitos del producto y los acuerdos de cooperación.

Los métodos de pago disponibles incluyen:

• Transferencia bancaria T/T

• Western Union

• PayPal

• Otros métodos de pago mutuamente acordados

Términos de envío

Términos comerciales disponibles:EXW, MANDO, CFR, CIF, DDP y DDU

Los productos pueden ser entregados por:

• Transporte marítimo

• Transporte aéreo

• Transporte terrestre

• servicio expreso internacional

Se puede seleccionar el método de envío adecuado según la cantidad del pedido, el volumen del paquete, el destino, la fecha de entrega requerida y el presupuesto de transporte.

Los costos de envío, los tiempos de tránsito, los requisitos de embalaje y las condiciones de entrega deben confirmarse antes del envío.
