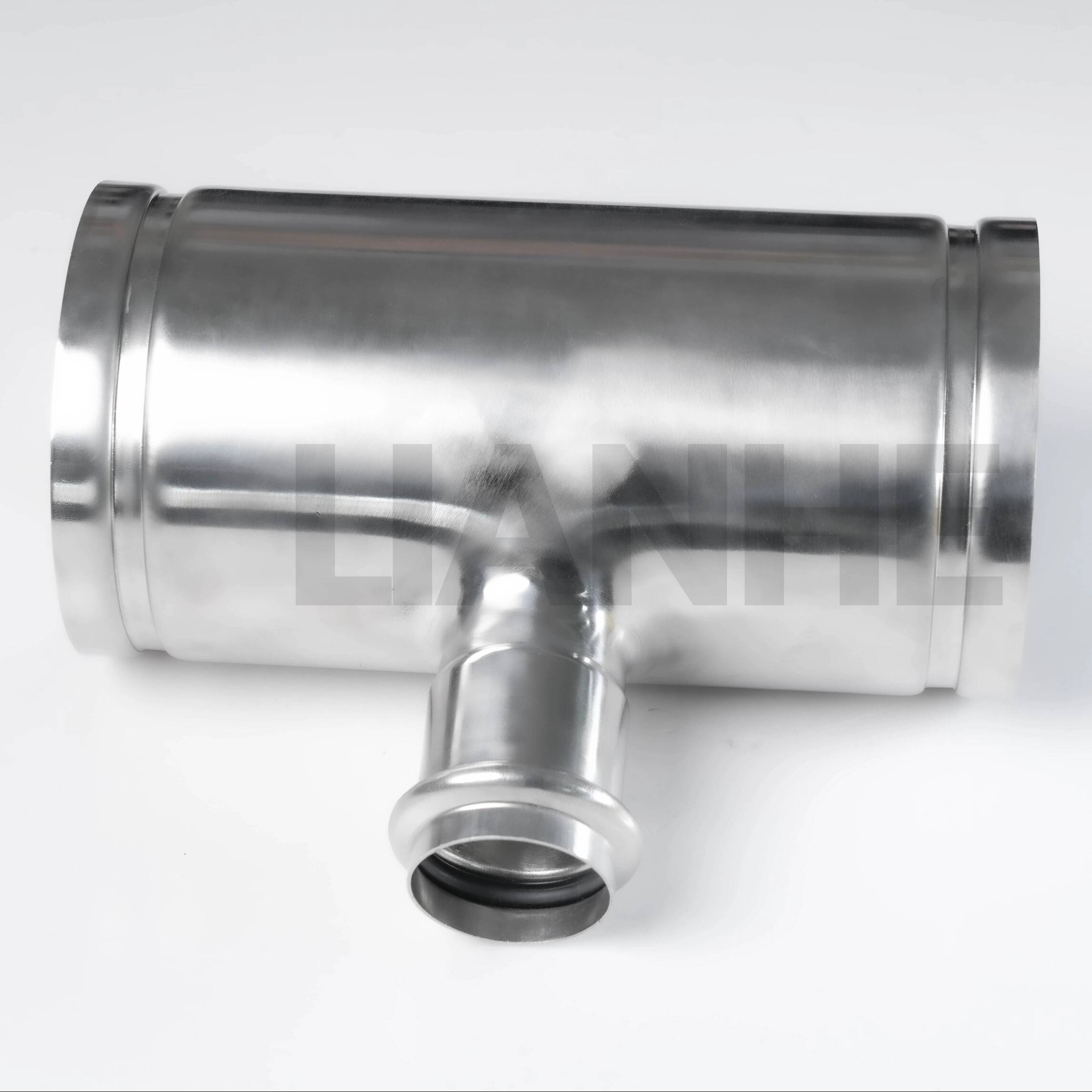

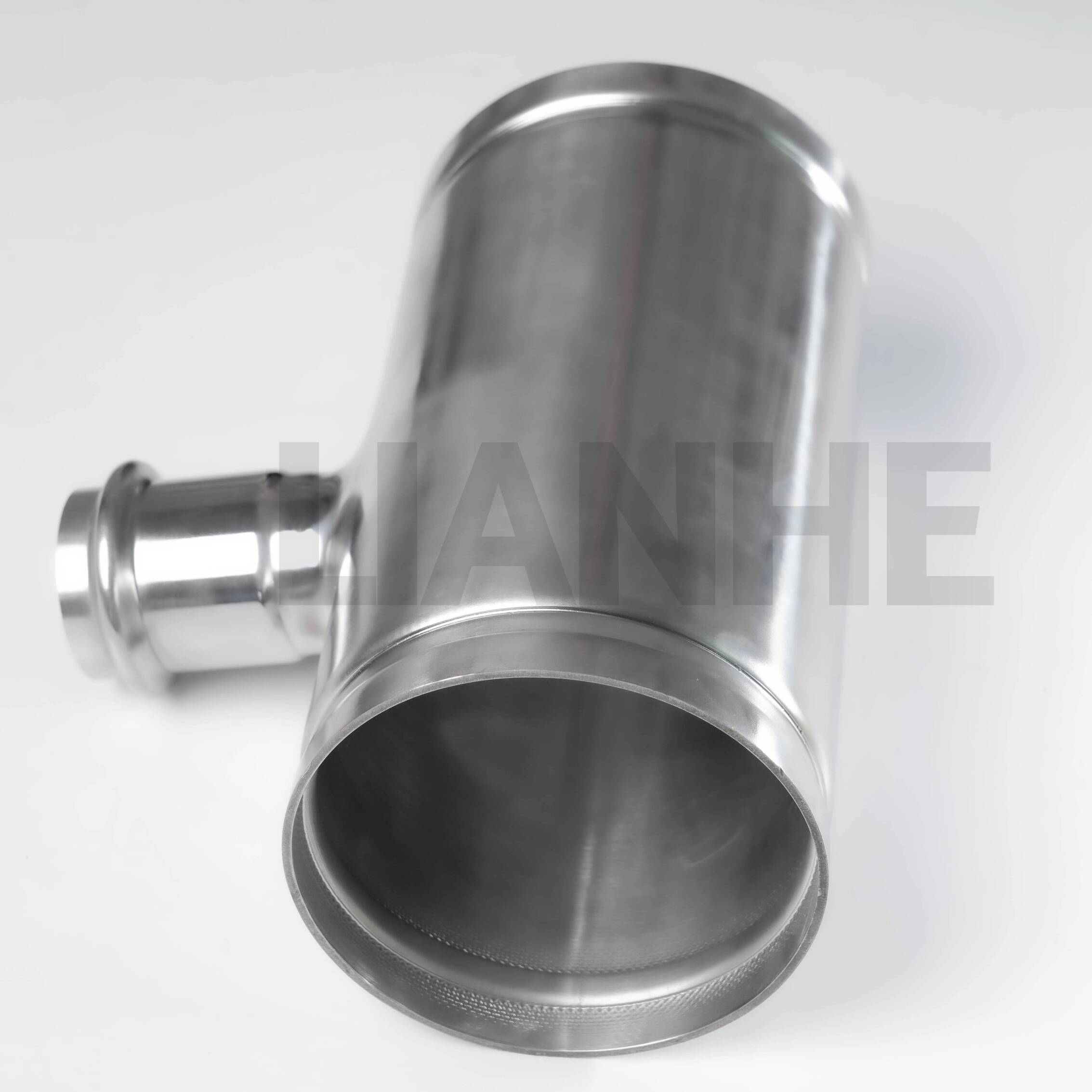

La T de prensa y ranura de acero inoxidable LIANHE está diseñada para crear una conexión de rama estable en sistemas exigentes de transmisión de agua, gas y fluidos compatibles. Al combinar una conexión ranurada con una conexión a presión, el accesorio admite un ensamblaje eficiente de tuberías y ayuda a conectar diferentes secciones de tuberías dentro de una red de tuberías.
Su construcción de acero inoxidable formada mecánicamente proporciona precisión dimensional confiable, resistencia a la corrosión y estabilidad estructural a largo plazo. El pasaje interno aerodinámico ayuda a reducir la resistencia al flujo, mientras que los extremos de conexión formados con precisión respaldan una instalación segura y un rendimiento de sellado confiable.
Disponible en tamaños de 2" a 8" (DN50–DN200), la ranura en T de acero inoxidable y la T prensada son adecuadas para instalaciones industriales, edificios comerciales, desarrollos residenciales, proyectos de tratamiento de agua, instalaciones de calefacción y otras aplicaciones de tuberías de gran diámetro.
Tipo de producto:Camiseta con ranura y prensa de acero inoxidable
Rango de tamaño:2"–8" (DN50–DN200)
Grosor de la pared:1,0–5,0 mm
Normas aplicables:GB/T 19228.2-2011, CJ/T 152-2016, CJ/T 466-2014, EN, DIN y ASME
Materiales disponibles:
0Cr18Ni9, SS304, S30408, SUS304 y 1.4301
0Cr17Ni12Mo2, SS316 y SUS316
SS304L, S30403 y 1.4306
SS316L, S31603 y 1.4404
Tipo de conexión:Conexión de ranura × prensa
Opciones de finalización de prensa:Tipo D y Tipo S
Presión nominal:PN16
Presión de prueba hidrostática:2,5MPa
Presión de prueba de estanqueidad:1,05MPa
Rango de temperatura aplicable de la junta:-20°C a +110°C
Proceso de fabricación:Formado mecánicamente a partir de tubos de acero inoxidable.
Opciones de tratamiento de superficies:Pulido por vibración, pulido magnético y decapado
Marcado del producto:LOGOTIPO–OD–W.T.–Material. Se pueden aplicar logotipos de clientes y marcas personalizadas según los requisitos específicos del pedido.
Marca:LIANHE
Lugar de origen:Wenzhou, Zhejiang, China
Los límites reales de presión y temperatura dependen del tamaño del producto, el espesor de la pared, el grado del acero inoxidable, el material del anillo de sellado, el medio transportado y la norma del proyecto aplicable.
Las tes prensadas y ranuradas de acero inoxidable LIANHE están diseñadas para un uso versátil en proyectos de tuberías comerciales, residenciales, municipales, marinas e industriales. La conexión combinada ayuda a los ingenieros a integrar tuberías principales ranuradas con tuberías secundarias encajadas a presión mientras se mantiene un proceso de instalación eficiente.
Medios aplicables:
Agua potable
Agua fría y agua caliente.
Aguas residuales
agua industrial
Aceite y medios líquidos compatibles
Gas y medios gaseosos compatibles
Áreas de aplicación típicas:
Proyectos de ingeniería e infraestructura.
Buques e instalaciones de tuberías marinas.
Edificios comerciales
Edificios residenciales
Hospitales e instalaciones médicas.
Hoteles e instalaciones públicas
Equipo de protección del medio ambiente.
Instalaciones de tratamiento de agua
Sistemas de calefacción
Sistemas de aire acondicionado
Instalaciones de procesamiento industrial
Los accesorios se pueden utilizar en sistemas de suministro de agua, sistemas de distribución de gas, tuberías directas de agua potable, sistemas de aguas residuales, tuberías de protección ambiental, sistemas de vapor, tuberías de calefacción, redes de aire acondicionado y sistemas de agua industriales.
Antes de realizar el pedido, los clientes deben confirmar la compatibilidad del material de acero inoxidable y la junta con el medio transportado, la temperatura de funcionamiento, la presión del sistema y el entorno de instalación.
La ranura en T de acero inoxidable y la T de presión proporcionan un equilibrio práctico entre resistencia mecánica, resistencia a la corrosión, eficiencia de instalación y rendimiento operativo a largo plazo.
Las ventajas clave del producto incluyen:
Alta resistencia mecánica y a la presión.
Excelente resistencia a la corrosión y oxidación.
Larga vida útil operativa
Baja resistencia al flujo interno
Buen comportamiento ante vibraciones y sísmicos.
Conexión de sucursal confiable
Construcción de acero inoxidable respetuosa con el medio ambiente
Instalación rápida y cómoda
Adecuado para instalación oculta donde esté permitido
Reducción de los costos generales de instalación y mantenimiento.
Buena resistencia al desgaste
Construcción higiénica para sistemas de agua potable adecuados
Rendimiento de sellado confiable con riesgo de fuga reducido
El extremo ranurado permite una conexión cómoda a una tubería ranurada compatible, mientras que el extremo prensado proporciona una conexión mecánica rápida al ramal. Este diseño combinado puede reducir las soldaduras en el sitio, simplificar los procedimientos de instalación y acortar el cronograma de construcción.
La preparación correcta de la tubería, las dimensiones de las ranuras, la profundidad de inserción, la selección de juntas, la calibración de la herramienta de prensa y la inspección final son esenciales para obtener un sellado y un rendimiento mecánico confiables.
LIANHE aplica procedimientos de control de calidad en la inspección de materias primas, corte de tuberías, conformado mecánico, soldadura, tratamiento térmico, acabado de superficies, pruebas de presión, marcado de productos y embalaje.
Certificados disponibles:
GB/T 19001-2016
Norma ISO 9001:2015
Documentación CE para productos aplicables
Licencia Sanitaria
La disponibilidad y el alcance de los certificados individuales deben confirmarse según el producto seleccionado y el mercado previsto.
Se pueden proporcionar informes de inspección y documentos de respaldo de acuerdo con los requisitos acordados del producto y del pedido, que incluyen:
EN 10204 3.1 Certificado de prueba de materiales
Certificado de inspección de materias primas
Informe de pruebas radiográficas, cuando corresponda
Informe de prueba de sellado hidráulico
Informe de inspección dimensional
Informe de inspección del extremo de la conexión
Informe de inspección de terceros
Otros documentos de calidad específicos del proyecto
El alcance de la inspección, la proporción de pruebas, los requisitos de documentos y los acuerdos de testigos de terceros deben confirmarse antes de la producción.
Las pruebas de productos disponibles incluyen:
Prueba de presión hidrostática
Prueba de estanqueidad
Prueba de presión de trabajo
Prueba de presión negativa
Prueba de extracción
Prueba de ciclos de temperatura de agua fría y caliente
Prueba hidrostática de flexión y torsión
Prueba de vibración hidrostática
Prueba de impacto hidrostático
Inspección de entrega:Material, estado de la superficie, dimensiones del producto, dimensiones de casquillos y ranuras, rendimiento hidrostático, hermeticidad, marcas del producto, cantidades y embalaje.
Las pruebas aplicables dependen de la especificación del producto, la norma que rige, la aplicación prevista y el plan de inspección confirmado.
El personal de control de calidad realiza inspecciones finales y durante el proceso durante toda la producción. Los productos se inspeccionan antes de la entrega para garantizar que sus materiales, dimensiones, extremos de conexión, superficies y embalaje cumplan con los requisitos del pedido confirmado.
Inspeccione el diámetro exterior, el espesor de la pared, la calidad del material y el estado de la superficie de las materias primas entrantes.
Verifique la longitud, la posición de corte y el estado final de las materias primas después del corte.
Inspeccione el casquillo, la ranura, el diámetro exterior y el espesor de la pared después del mecanizado y el conformado mecánico.
Verifique las dimensiones de la soldadura, su apariencia y la calidad de la superficie después de soldar y formar.
Inspeccione la superficie, las dimensiones, la ranura y el casquillo después del tratamiento térmico.
Verifique la calidad de la superficie después del pulido por vibración, pulido magnético, decapado u otro tratamiento de superficie.
Realice pruebas de presión hidráulica y hermeticidad de acuerdo con los requisitos de inspección aplicables.
Inspeccione las marcas, cantidades, etiquetas, materiales de embalaje y marcas de envío del producto antes del envío.
Nuestras instalaciones de fabricación están equipadas para soportar una producción estable de accesorios a presión de acero inoxidable y accesorios para tuberías ranurados para proyectos internacionales estándar y personalizados.
El equipo de producción incluye cinco líneas automáticas de producción de soldadura de tubos, dos máquinas de corte por láser, cinco máquinas de pulido por vibración, dos máquinas de pulido magnético, cinco unidades de prueba hidráulica y de hermeticidad, tres máquinas formadoras, tres ranuradoras, dos perforadoras, diez tornos CNC y seis máquinas de procesamiento final.
El equipo adicional incluye dos máquinas hidroformadoras verticales, dos máquinas hidroformadoras de bastidor, diez máquinas dobladoras de tubos, ocho máquinas automáticas de soldadura por arco de argón, cuatro máquinas trefiladoras hidráulicas, cuatro punzonadoras hidráulicas de alta velocidad, dos máquinas de marcado láser, dos unidades de embalaje y otros equipos de inspección y fabricación relacionados.
Amplio conocimiento de los mercados internacionales y capacidad para soportar diferentes requerimientos técnicos.
Fabricación directa desde nuestra propia fábrica en Wenzhou, Zhejiang, China.
Un equipo técnico y de producción experimentado enfocado en mantener una calidad constante del producto.
Sistemas eficaces de fabricación y control de costos diseñados para ofrecer precios de fábrica competitivos.
Amplia experiencia en la producción, gestión de calidad y venta internacional de accesorios prensados de acero inoxidable.
Los servicios OEM y ODM están disponibles. Los productos se pueden fabricar de acuerdo con los dibujos, muestras, especificaciones técnicas, marcas de productos, diseños de empaque y requisitos de inspección del cliente.
Cada producto está protegido con una bolsa de plástico para reducir la exposición al polvo, la humedad y la contaminación de la superficie. Luego, los accesorios se empaquetan en cajas de cartón reforzadas para exportación y se consolidan en cajas de madera cuando es necesario.
Se pueden suministrar cajas de cartón personalizadas, logotipos de clientes, etiquetas, códigos de barras, embalaje de paletas y otros arreglos de embalaje de acuerdo con los requisitos del pedido confirmado.
Términos comerciales disponibles:EXW, MANDO, CFR, CIF, DDP y DDU
Los productos pueden entregarse por transporte marítimo, aéreo, terrestre o por servicio expreso internacional.
El tiempo de entrega:Los productos de tamaño normal disponibles en stock normalmente se pueden entregar en un plazo de 3 a 7 días. Los pedidos que requieren nueva producción normalmente tardan aproximadamente 25 días.
El cronograma de entrega real depende de las especificaciones del producto, la cantidad, la disponibilidad de material, los requisitos de inspección, el embalaje personalizado y el plan de producción actual de la fábrica.
Código SA: 7307230000
Cantidad mínima de pedido:Normalmente entre 5 y 10 piezas, según el tamaño del producto y el inventario actual.
Mantenemos stock de muchos productos regulares y tamaños comúnmente solicitados. Los productos seleccionados pueden tener hasta 5000 piezas disponibles, lo que permite cantidades de pedido flexibles y plazos de entrega cortos. El inventario real debe reconfirmarse al solicitar una cotización.
Condiciones de pago:Se requiere un depósito del 30 % T/T por adelantado y el saldo restante del 70 % T/T se paga antes de la entrega. Las condiciones de pago específicas se pueden discutir según el pedido.
Los métodos de pago disponibles incluyen T/T, Western Union, PayPal y otros métodos mutuamente acordados.
Hora de cotización:Normalmente dentro de las tres horas hábiles posteriores a la recepción de las especificaciones completas del producto y los requisitos de cantidad.
Validez de la cotización:Normalmente, entre 3 y 7 días, sujeto a los precios de las materias primas del acero inoxidable, los tipos de cambio y las condiciones actuales del mercado.
Muestras gratuitas:Se pueden proporcionar muestras de forma gratuita para verificación dimensional y evaluación de calidad. Los gastos de envío urgente internacional normalmente los paga el destinatario.
Nuestro período de garantía de calidad de producto estándar es de un año. Si se confirma un problema de calidad relacionado con la fabricación durante el período de garantía, nuestro equipo investigará la causa y proporcionará una solución técnica o posventa adecuada.
Los clientes deben proporcionar el modelo del producto, el número de pedido, las condiciones de instalación, la presión de funcionamiento, la temperatura de trabajo, el medio transportado y fotografías o vídeos relevantes para ayudar con la evaluación técnica.
Fabricante y Lugar de Origen:LIANHE-Wenzhou, Zhejiang, China
