El acoplamiento ranurado de acero inoxidable LIANHE está diseñado para proporcionar una conexión segura y eficiente para sistemas de tuberías de diámetro mediano y grande. Su estructura de conexión ranurada admite una instalación rápida de tuberías y al mismo tiempo proporciona resistencia mecánica y rendimiento de sellado confiables.
Fabricado con tubos de acero inoxidable formados mecánicamente, el acoplamiento ofrece buena resistencia a la corrosión, estabilidad dimensional y durabilidad a largo plazo. Es adecuado para suministro de agua, distribución de gas, calefacción, refrigeración, protección ambiental y sistemas de fluidos industriales compatibles.
En comparación con los métodos de conexión que requieren soldadura extensa en el sitio, un acoplamiento ranurado instalado correctamente puede simplificar el ensamblaje de la tubería, reducir el tiempo de instalación y hacer que la inspección, el mantenimiento o el reemplazo futuros sean más convenientes.
Fabricados en nuestras instalaciones en Wenzhou, Zhejiang, China, los acoplamientos ranurados de acero inoxidable LIANHE se producen bajo procedimientos de control de calidad establecidos para respaldar proyectos comerciales, residenciales, industriales, marinos y de infraestructura.
Nombre del producto:Acoplamiento ranurado de acero inoxidable
Rango de tamaño:2"–8" (DN50–DN200)
Grosor de la pared:1,0–5,0 mm
Normas aplicables:GB, EN, DIN y ASME
Materiales disponibles:
0Cr18Ni9, SS304, S30408, SUS304 y 1.4301
0Cr17Ni12Mo2, SS316 y SUS316
SS304L, S30403 y 1.4306
SS316L, S31603 y 1.4404
Tipo de conexión:Conexión ranurada
Presión nominal:PN16
Presión de prueba hidrostática:2,5MPa
Presión de prueba de estanqueidad:1,05MPa
Rango de temperatura aplicable de la junta:-20°C a +110°C
Proceso de fabricación:Formado mecánicamente a partir de tubos de acero inoxidable.
Opciones de tratamiento de superficies:Pulido por vibración, pulido magnético y decapado
Marcado del producto:LOGOTIPO–OD–W.T.–Material. Se pueden aplicar logotipos de clientes, marcas privadas, información de lotes y otras marcas personalizadas de acuerdo con los requisitos específicos del pedido.
Marca:LIANHE
Código SA: 7307230000
Lugar de origen:Wenzhou, Zhejiang, China
Los límites reales de presión y temperatura de trabajo dependen del tamaño del acoplamiento, el espesor de la pared, el grado de acero inoxidable, el material de la junta, el medio transportado, las dimensiones de la ranura y la norma del proyecto aplicable.
El acoplamiento ranurado de acero inoxidable combina resistencia a la corrosión, eficiencia de instalación, estabilidad mecánica y mantenimiento conveniente.
Alta resistencia mecánica y estabilidad estructural.
Excelente resistencia a la corrosión y oxidación.
Buena resistencia al desgaste y a la deformación.
Larga vida útil en condiciones adecuadas
Rendimiento estable en entornos de tuberías exigentes
Conexión segura entre extremos de tubos ranurados compatibles
Rendimiento de sellado confiable cuando se instala correctamente
Estructura interna aerodinámica con obstrucción de flujo limitada
Buena resistencia a la vibración y al movimiento de tuberías.
Adecuado para sistemas de tuberías de mediano y gran diámetro.
Instalación mecánica rápida y cómoda
Requisitos reducidos para soldadura en sitio
Menor tiempo de instalación de tuberías
Inspección, mantenimiento y reemplazo convenientes
Reducción de los costos generales de instalación y mantenimiento.
Adecuado para instalación oculta donde lo permitan los requisitos del proyecto.
Construcción de acero inoxidable duradera y reciclable.
Superficie interna resistente a la corrosión
Adecuado para sistemas de agua potable compatibles
Riesgo reducido de contaminación secundaria bajo condiciones sanitarias adecuadas.
Múltiples grados de acero inoxidable y materiales de juntas disponibles
Las dimensiones correctas de las ranuras, la selección de juntas, la alineación de las tuberías, el apriete de los pernos y los procedimientos de instalación son esenciales para un rendimiento confiable. Los instaladores deben seguir las instrucciones de instalación especificadas y utilizar componentes compatibles con el acoplamiento seleccionado.
Los acoplamientos ranurados de acero inoxidable LIANHE se pueden utilizar con:
Agua potable
Agua fría y agua caliente.
Aguas residuales
agua industrial
Aceite y medios líquidos compatibles
Gas y medios gaseosos compatibles
La compatibilidad debe evaluarse según el grado del acero inoxidable, el material de la junta, la temperatura de funcionamiento, la presión del sistema y las propiedades químicas del medio transportado.
El acoplamiento ranurado de acero inoxidable se puede utilizar en una amplia variedad de sistemas de tuberías y proyectos de ingeniería, que incluyen:
Sistemas de suministro y distribución de agua.
Tuberías directas de agua potable
Sistemas de distribución de gas.
Sistemas de tuberías de aguas residuales.
Tuberías de protección ambiental
Sistemas de vapor dentro del rango de temperatura confirmado
Redes de calefacción
Sistemas de aire acondicionado y agua de refrigeración.
Tuberías de agua industriales
Sistemas generales de transporte de fluidos compatibles.
Proyectos de ingeniería e infraestructura.
Buques e instalaciones marinas
Edificios comerciales
Edificios residenciales
Hospitales e instalaciones médicas.
Hoteles e instalaciones públicas
Equipo de protección del medio ambiente.
Instalaciones de tratamiento de agua
Plantas de procesamiento industrial
Proyectos de calefacción y aire acondicionado.
Antes de realizar el pedido, los clientes deben confirmar el material del producto, la junta, la presión nominal, el rango de temperatura, el estándar de ranura, el diámetro exterior de la tubería y el medio previsto.
LIANHE aplica procedimientos de producción y control de calidad en la inspección de materias primas, corte de tuberías, conformado, soldadura, tratamiento térmico, acabado de superficies, ranurado, pruebas de presión, marcado y embalaje.
Certificados disponibles:
GB/T 19001-2016
Norma ISO 9001:2015
Documentación CE para productos aplicables
Licencia Sanitaria
El alcance y la disponibilidad reales del certificado deben confirmarse según el producto seleccionado, la aplicación prevista y el mercado de destino.
El personal de control de calidad realiza inspecciones finales y durante el proceso. Los productos se revisan antes de la entrega para verificar que sus materiales, dimensiones, ranuras, superficies, rendimiento de sellado, marcas y embalaje cumplan con los requisitos del pedido confirmado.
Inspeccione el diámetro exterior, el espesor de la pared, la calidad del material y el estado de la superficie de las materias primas entrantes.
Verifique la longitud, la posición de corte y el estado final de las materias primas después del corte.
Inspeccione la ranura, el diámetro exterior, el espesor de la pared y otras dimensiones críticas después del mecanizado y conformado.
Verifique las dimensiones de la soldadura, su apariencia y la calidad de la superficie después de soldar y formar, cuando corresponda.
Inspeccione la superficie del producto, las dimensiones y el área de conexión ranurada después del tratamiento térmico.
Verifique la calidad de la superficie después del pulido por vibración, pulido magnético, decapado u otro tratamiento de superficie.
Realice pruebas de presión hidráulica y hermeticidad de acuerdo con los requisitos de inspección aplicables.
Inspeccione las marcas del producto, las cantidades, los materiales de embalaje, las etiquetas y las marcas de envío antes del envío.
Los procedimientos de prueba disponibles incluyen:
Prueba de presión hidrostática
Prueba de estanqueidad
Prueba de presión de trabajo
Prueba de presión negativa
Prueba de extracción
Prueba de ciclos de temperatura de agua fría y caliente
Prueba hidrostática de flexión y torsión
Prueba de vibración hidrostática
Prueba de impacto hidrostático
Inspección de entrega:Grado del material, condición de la superficie, dimensiones del producto, dimensiones de las ranuras, rendimiento hidrostático, hermeticidad, marcas del producto, cantidad y embalaje.
Las pruebas aplicables y la proporción de muestreo dependen del producto seleccionado, la norma que rige, la aplicación prevista y el plan de inspección confirmado.
Se pueden suministrar informes de inspección y documentos de calidad de acuerdo con los requisitos confirmados del producto y del pedido, que incluyen:
EN 10204 3.1 Certificado de prueba de materiales
Certificado de inspección de materias primas
Informe de pruebas radiográficas, cuando corresponda
Informe de prueba de sellado hidráulico
Informe de inspección dimensional y de ranuras
Informe de prueba de presión y estanqueidad
Informe de inspección de terceros
Otros documentos de calidad específicos del proyecto
El alcance de la inspección, los índices de prueba, los requisitos de documentación y los acuerdos de testigos de terceros deben confirmarse antes de la producción.

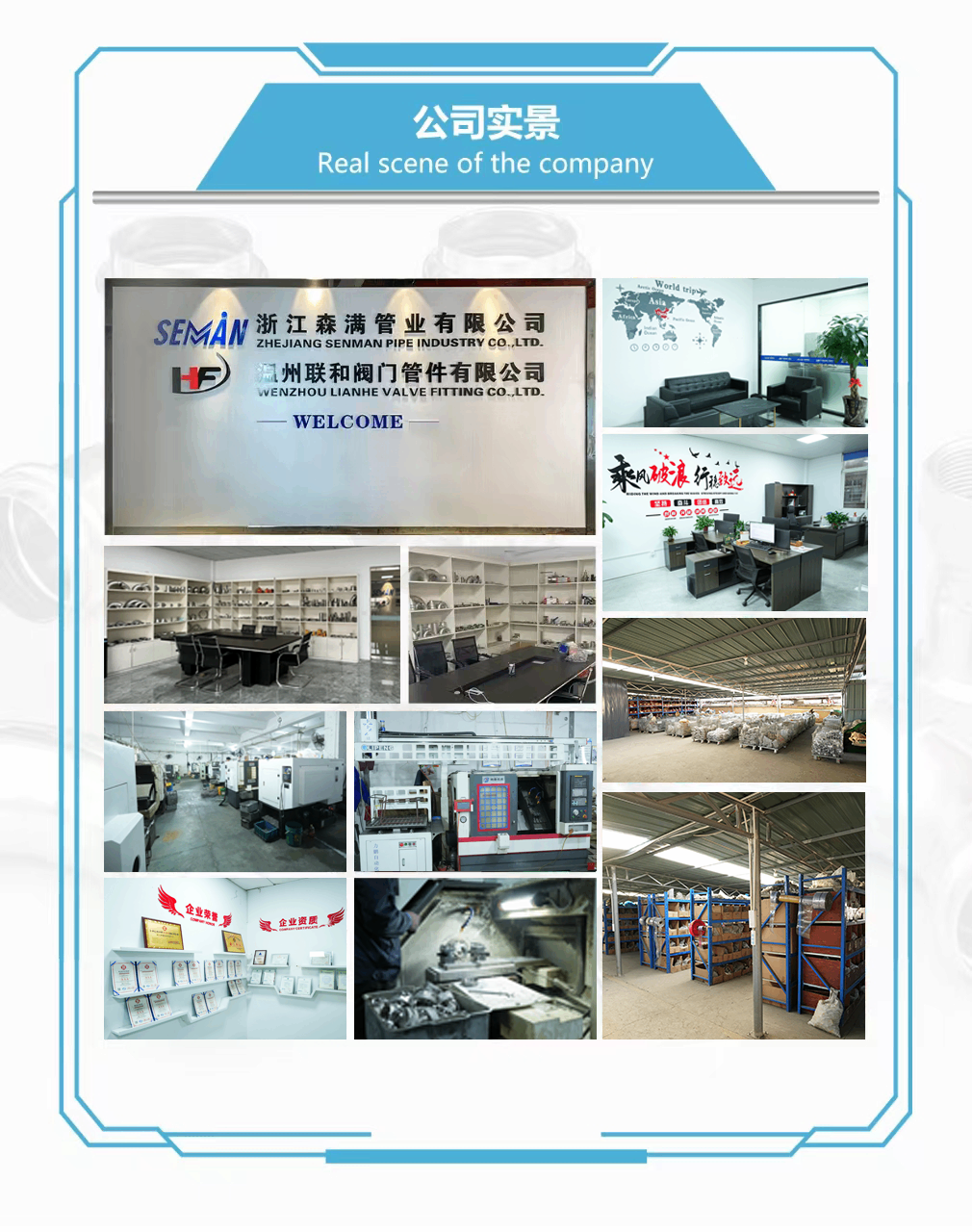

Nuestra fábrica en Wenzhou, Zhejiang, China, está equipada para respaldar la producción de accesorios ranurados y accesorios a presión de acero inoxidable estándar y personalizados.
El equipo de producción principal incluye:
Cinco líneas automáticas de producción de soldadura de tubos.
Dos máquinas de corte por láser
Cinco máquinas pulidoras por vibración
Dos máquinas pulidoras magnéticas
Cinco unidades de prueba de estanqueidad e hidráulicas.
Tres máquinas formadoras
Tres ranuradoras
Dos perforadoras
Diez tornos CNC
Seis máquinas de procesamiento final
Dos hidroformadoras verticales
Dos máquinas hidroformadoras de bastidor
Diez máquinas dobladoras de tubos
Ocho máquinas automáticas de soldadura por arco de argón
Cuatro trefiladoras hidráulicas
Cuatro punzonadoras hidráulicas de alta velocidad
Dos máquinas de marcado láser
Dos unidades de embalaje
Otros equipos de producción e inspección relacionados
Estas capacidades de producción apoyan la preparación de materiales, conformado mecánico, ranurado, soldadura, tratamiento térmico, acabado de superficies, pruebas de presión, marcado, inspección y embalaje de exportación.
Cada acoplamiento está protegido con una bolsa de plástico para reducir la exposición al polvo, la humedad y la contaminación de la superficie. Luego, los productos se empaquetan en cajas de cartón reforzadas para exportación y se consolidan en cajas de madera cuando es necesario.
Este embalaje multicapa ayuda a proteger los acoplamientos ranurados de acero inoxidable contra impactos, rayones, contaminación y daños por manipulación durante el almacenamiento y el transporte internacional.
Se pueden proporcionar cajas de cartón personalizadas, logotipos de clientes, etiquetas, códigos de barras, embalaje de paletas y otros arreglos de embalaje de acuerdo con los requisitos confirmados del pedido.
Cantidad mínima de pedido:Normalmente entre 5 y 10 piezas, según el tamaño del producto y el inventario actual.
Mantenemos inventario para muchos productos regulares y tamaños comúnmente solicitados. Los productos seleccionados podrán tener hasta 5.000 piezas disponibles. Debido a que los niveles de existencias cambian continuamente, las cantidades reales y la disponibilidad de entrega inmediata deben reconfirmarse al solicitar una cotización.
El tiempo de entrega:Los productos de tamaño normal disponibles en stock normalmente se pueden entregar en un plazo de 3 a 7 días. Los pedidos que requieren nueva producción normalmente tardan aproximadamente 25 días.
Hora de cotización:Normalmente dentro de las tres horas hábiles posteriores a la recepción de las especificaciones completas y los requisitos de cantidad.
Validez de la cotización:Normalmente, entre 3 y 7 días, sujeto a los precios de las materias primas del acero inoxidable, los tipos de cambio y las condiciones actuales del mercado.
Muestras gratuitas:Se pueden proporcionar muestras de forma gratuita para verificación dimensional y evaluación de calidad. Los gastos de envío urgente internacional normalmente los paga el destinatario.
Condiciones de pago:Se requiere un depósito del 30 % T/T por adelantado y el saldo restante del 70 % T/T se paga antes de la entrega. Se pueden discutir acuerdos de pago específicos de acuerdo con el valor del pedido y las condiciones de cooperación.
Los métodos de pago disponibles incluyen T/T, Western Union, PayPal y otros métodos mutuamente acordados.
Términos comerciales disponibles:EXW, MANDO, CFR, CIF, DDP y DDU
Los productos pueden entregarse por transporte marítimo, aéreo, terrestre o por servicio expreso internacional. El método de envío se puede seleccionar según la cantidad del pedido, el volumen del paquete, el destino, el cronograma de entrega requerido y el presupuesto de transporte.
Nuestro período de garantía de calidad de producto estándar es de un año. Si se confirma un problema de calidad relacionado con la fabricación durante el período de garantía, nuestro equipo investigará la causa y proporcionará una solución técnica o posventa adecuada.
Los clientes deben proporcionar el modelo del producto, el número de pedido, las dimensiones de la ranura, las condiciones de instalación, la presión de funcionamiento, la temperatura de trabajo, el medio transportado y fotografías o videos relevantes para ayudar con la evaluación técnica.
