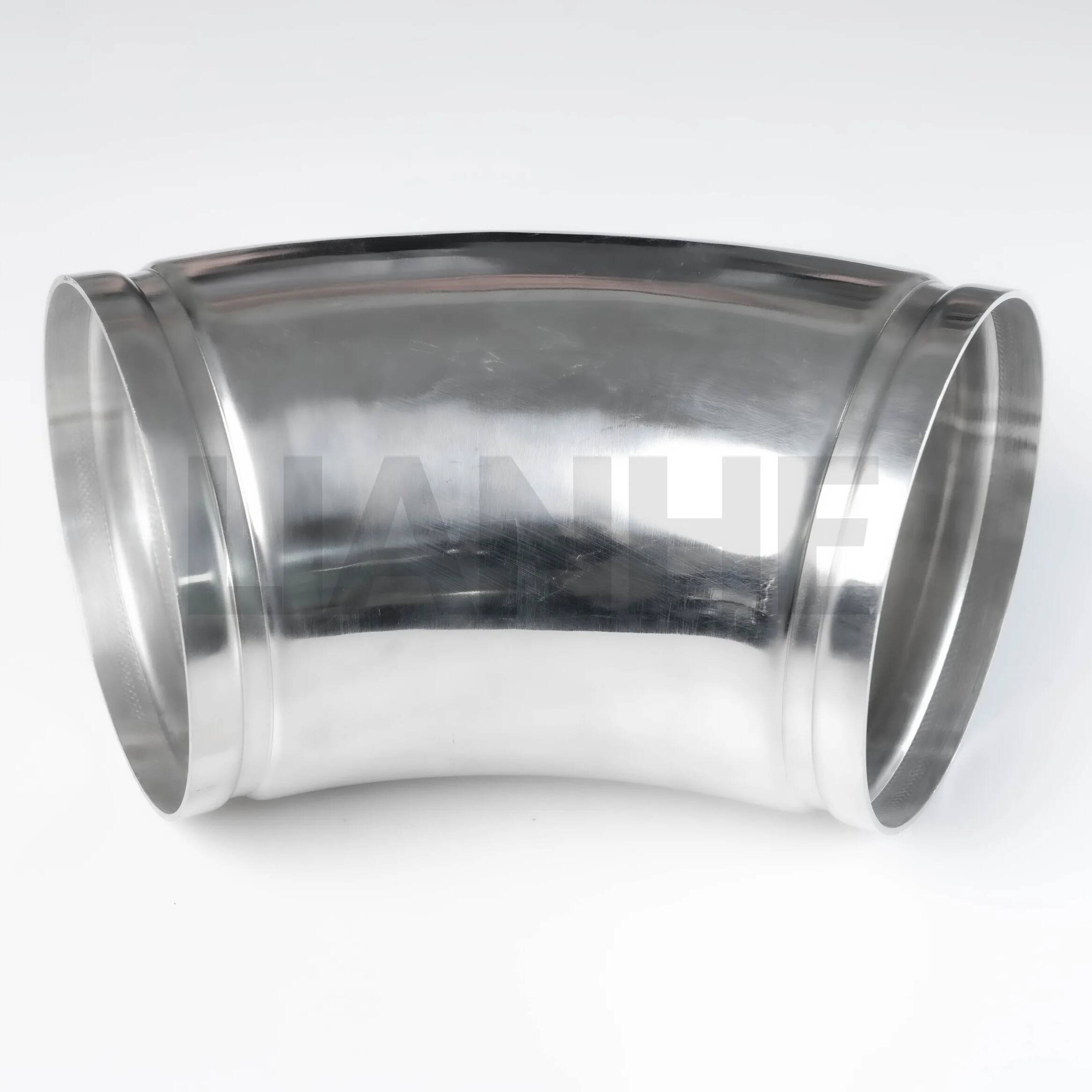

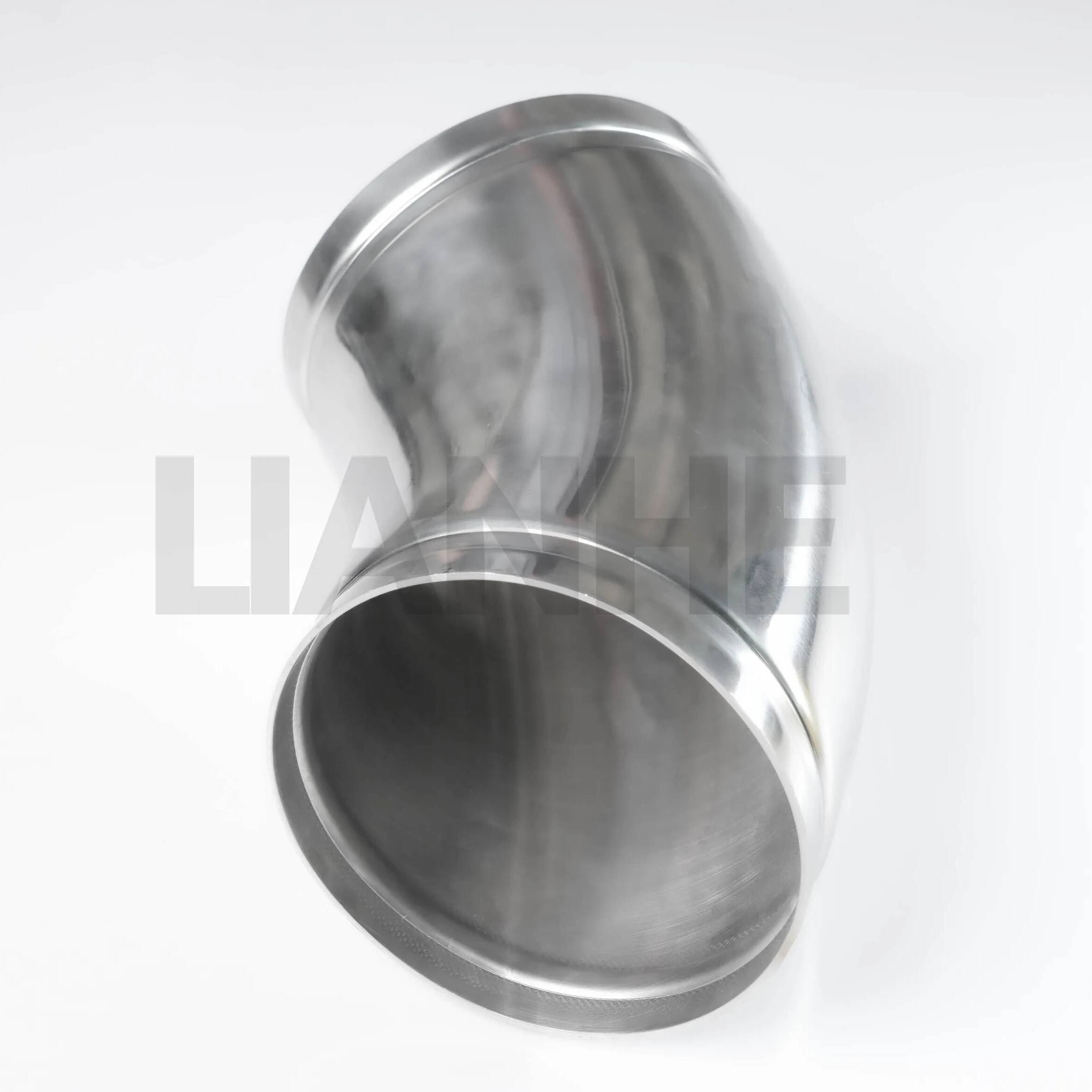

Codo de 45 DEG con ranura de acero inoxidable para tuberías de servicio pesado

Descripción general

El codo de 45 grados con ranura de acero inoxidable es un accesorio de tubería de alta resistencia diseñado para sistemas de tuberías ranuradas, que proporciona una solución confiable y resistente a las vibraciones para cambiar la dirección de la tubería en aplicaciones de servicio pesado. Fabricado en acero inoxidable 304 o 316, este codo presenta un extremo ranurado (cumple con AWWA C606) que se conecta a acoplamientos o válvulas sin rosca ni soldadura, lo que permite una instalación y mantenimiento rápidos.

Características

Ventajas de la conexión ranurada:

Los extremos ranurados AWWA C606 aceptan acoplamientos mecánicos (p. ej., estilo Victaulic), lo que permite la instalación en minutos con llaves simples, lo que reduce los costos de mano de obra en un 40 % en comparación con los sistemas soldados.

Dimensiones de la ranura (profundidad, ancho) mecanizadas con precisión con una tolerancia de ±0,1 mm para un acoplamiento uniforme del acoplamiento.

Construcción robusta:

Cuerpo de acero inoxidable sin soldadura o soldado (304 para uso general, 316 para ambientes corrosivos), con límite elástico ≥250 MPa y resistencia al impacto (Charpy V-notch ≥27 J a 20°C).

El diseño de ángulo de 45° reduce la concentración de tensión en comparación con los codos de 90°, ideal para aplicaciones de alta vibración como bombas y compresores.

Optimización del flujo:

El radio interno liso (1,5 veces el diámetro de la tubería) minimiza la turbulencia y la pérdida de presión, con un orificio pulido (Ra ≤1,6 μm) para flujo laminar en sistemas de agua, petróleo y gas.

La ubicación de la ranura lejos de la curva garantiza que los sellos del acoplamiento no se vean afectados por la deflexión de la tubería, manteniendo la resistencia a fugas bajo expansión térmica.

Cumplimiento y pruebas:

Cumple con los estándares ASME B16.24, MSS SP-83 y AWWA C606, probado hidrostáticamente a 1,5x MAWP (hasta 300 PSI para acero inoxidable 304).

Electropulido opcional para sistemas de alta pureza, que reduce la rugosidad de la superficie a Ra ≤0,8μm para aplicaciones farmacéuticas y de semiconductores.

Solicitud

Perfecto para tuberías de servicio pesado y de gran diámetro:

Distribución de agua: Redes municipales de agua, plantas de tratamiento de aguas residuales y sistemas de protección contra incendios (conforme a NFPA 20), con conexiones ranuradas que permiten una rápida expansión de las redes de tuberías.

Plantas Industriales: Circuitos de agua de refrigeración, líneas de vapor y sistemas de transporte de material a granel en centrales eléctricas y refinerías, con acero inoxidable 316 resistente a la corrosión por tensión de cloruro.

Sistemas Mecánicos: Conexiones de equipos propensas a vibraciones (por ejemplo, bombas, generadores), con acoplamientos ranurados que absorben desalineaciones menores y reducen la tensión en el codo.

Marino y offshore: Sistemas de toma de agua de mar y tuberías de cubierta, con acero inoxidable 316 que proporciona una resistencia superior a la corrosión del agua salada y la bioincrustación.

Preguntas frecuentes

P: ¿Cuál es el tamaño máximo de tubería disponible??

A:Los tamaños varían de 2" a 48" NPS, con tamaños personalizados disponibles para proyectos especiales.

P: ¿Se pueden utilizar codos ranurados en instalaciones subterráneas y sobre el suelo??

A:Sí, apto para ambos entornos; Utilice carcasa de polietileno para protección subterránea en suelos corrosivos.

P: Cómo prevenir la corrosión galvánica con metales diferentes?

A:Utilice acoplamientos dieléctricos al conectar codos de acero inoxidable a tuberías de acero al carbono y aplique cinta anticorrosión a los extremos ranurados.

P: ¿Cuál es el par recomendado para los pernos de acoplamiento??

A:Siga las pautas del fabricante del acoplamiento, generalmente 50-70 N·m para codos de 2"-12" para garantizar una presión de sellado uniforme.
