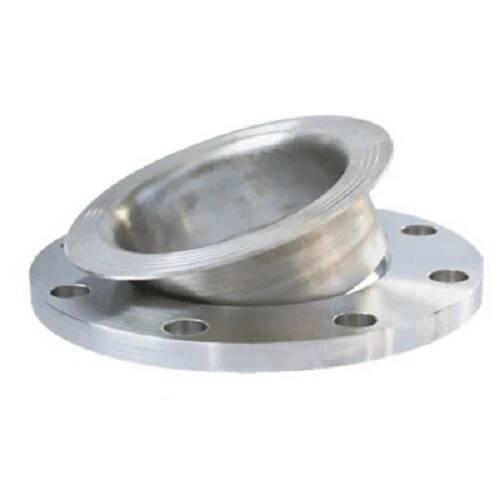

Brida de junta solapada de acero inoxidable 304/316 para conexión de tubería

Descripción general

La brida de junta superpuesta de acero inoxidable 304/316 de alta calidad es una solución confiable de conexión de tuberías diseñada para una fácil alineación y mantenimiento en ambientes corrosivos y de alta temperatura. Construida con acero inoxidable 304 o 316, esta brida presenta un diseño de ajuste holgado que se desliza sobre un extremo del muñón, lo que permite un ajuste rotacional para una alineación perfecta de los orificios de los pernos sin rotación de la tubería.

Características

Diseño único de junta superpuesta:

El anillo de brida se desliza libremente sobre el extremo del trozo (cuello de soldadura o soldadura de encaje), lo que permite una rotación de 360° para alinear los orificios de los pernos, fundamental para tuberías modulares y marinas donde la alineación precisa es un desafío.

Reduce la tensión en los equipos conectados al absorber desalineaciones menores, extendiendo la vida útil de bombas, válvulas e instrumentos.

Rendimiento superior de los materiales:

Acero inoxidable 304 (18Cr-8Ni) para resistencia general a la corrosión; Acero inoxidable 316 (16Cr-10Ni-2Mo) para ambientes ricos en cloruros, con una resistencia a la tracción mínima de 515 MPa.

Cumple con las normas ASME B16.5 (150#-2500#) y BS EN 1092-1, con acabados opcionales de cara elevada (RF) o cara plana (FF) para diferentes tipos de juntas.

Fácil instalación y mantenimiento:

El extremo del trozo está soldado a la tubería (soldadura a tope o soldadura a encaje), mientras que el anillo de la brida se atornilla por separado, lo que permite el reemplazo de la brida sin cortar la tubería.

Reduce los requisitos de soldadura en un 50 % en comparación con las bridas integrales, ideal para reparaciones in situ y proyectos de modernización.

Clasificación de sellado y presión:

Compatible con juntas en espiral, PTFE y metálicas, logrando sellos sin fugas de hasta 2500 PSI (acero inoxidable 316, clasificación 150#).

Rango de temperatura: -250°C a 800°C (con juntas adecuadas), apto para líneas de proceso criogénico, de vapor y de alta temperatura.

Solicitud

Perfecto para escenarios exigentes de conexión de tuberías:

Petróleo y gas costa afuera: Conexión de tuberías submarinas y módulos de plataforma, con 316 juntas superpuestas que resisten la corrosión del agua de mar y la carga cíclica.

Turbinas de centrales eléctricas: Conexiones de vapor de alta temperatura, con bridas 304 soporta 550°C y bridas 316 hasta 700°C con adecuado aislamiento térmico.

Reactores químicos: Conexiones bridadas para medios corrosivos, con acero inoxidable 316 cumpliendo con las normas CEPDG y OSHA para manejo de químicos peligrosos.

Buques marinos: Tuberías de la sala de máquinas y conexiones de tanques de carga, con juntas superpuestas que facilitan la alineación en ambientes vibrantes a bordo.

Preguntas frecuentes

P: ¿Cuál es la diferencia entre bridas con junta traslapada y bridas con cuello soldado??

A:Las juntas traslapadas permiten la rotación de las bridas para alinear los pernos, mientras que los cuellos soldados son integrales a la tubería, lo que ofrece índices de presión más altos pero menos flexibilidad.

P: ¿Se pueden utilizar bridas de junta traslapada con tuberías de acero que no sean de acero inoxidable??

A:Sí, pero utilice una junta dieléctrica para evitar la corrosión galvánica cuando se conecte a tuberías de acero al carbono.

P: Cómo seleccionar la junta correcta para mi aplicación?

A:Consulte nuestra tabla de compatibilidad de juntas según el tipo de medio, presión y temperatura; Las opciones comunes incluyen PTFE (uso general) y camisa metálica (alta presión).

P: ¿Cuál es el tamaño mínimo de tubería para bridas de juntas traslapadas??

A:Disponibles desde 1" a 48" NPS, con tamaños y clasificaciones personalizados disponibles para proyectos industriales especiales.
