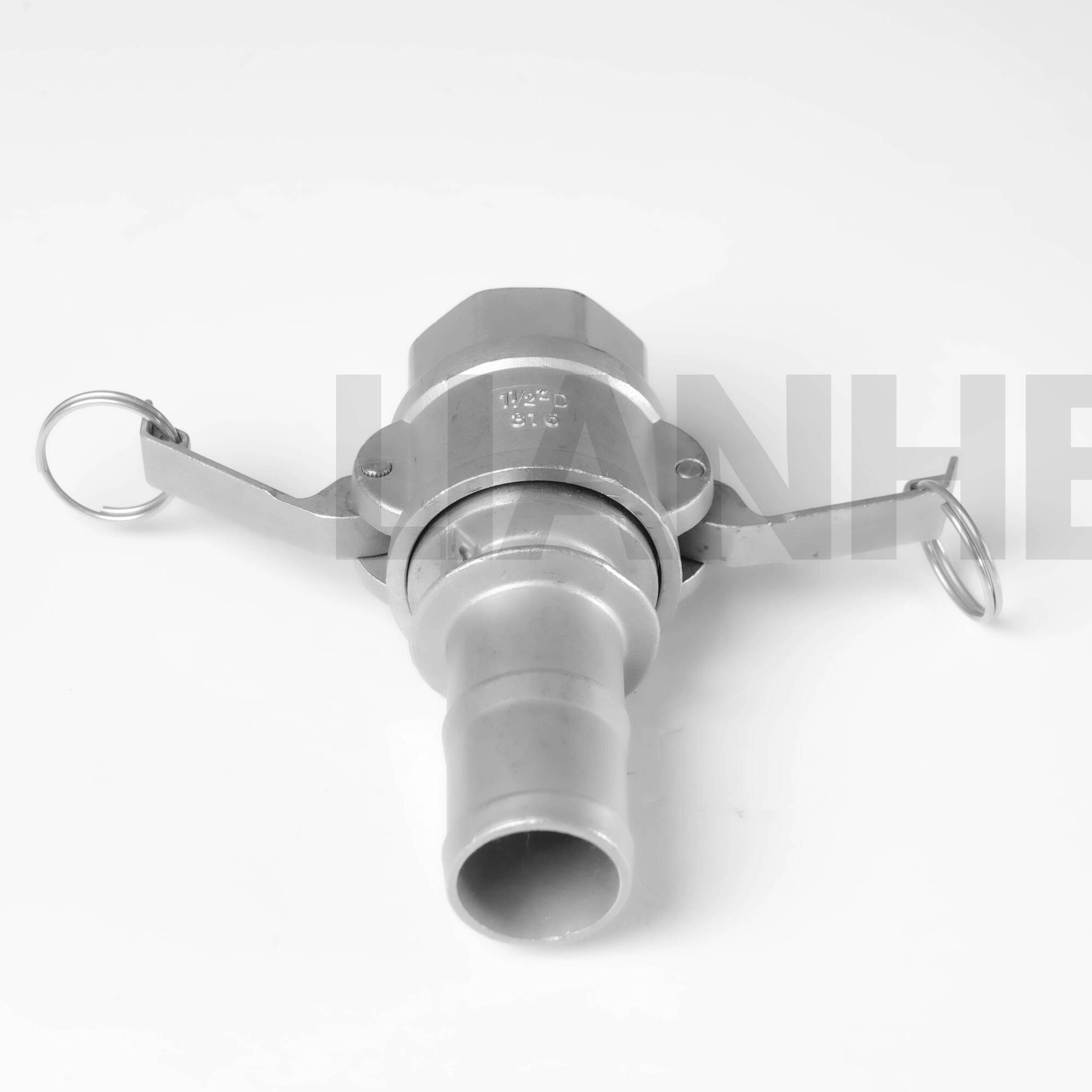

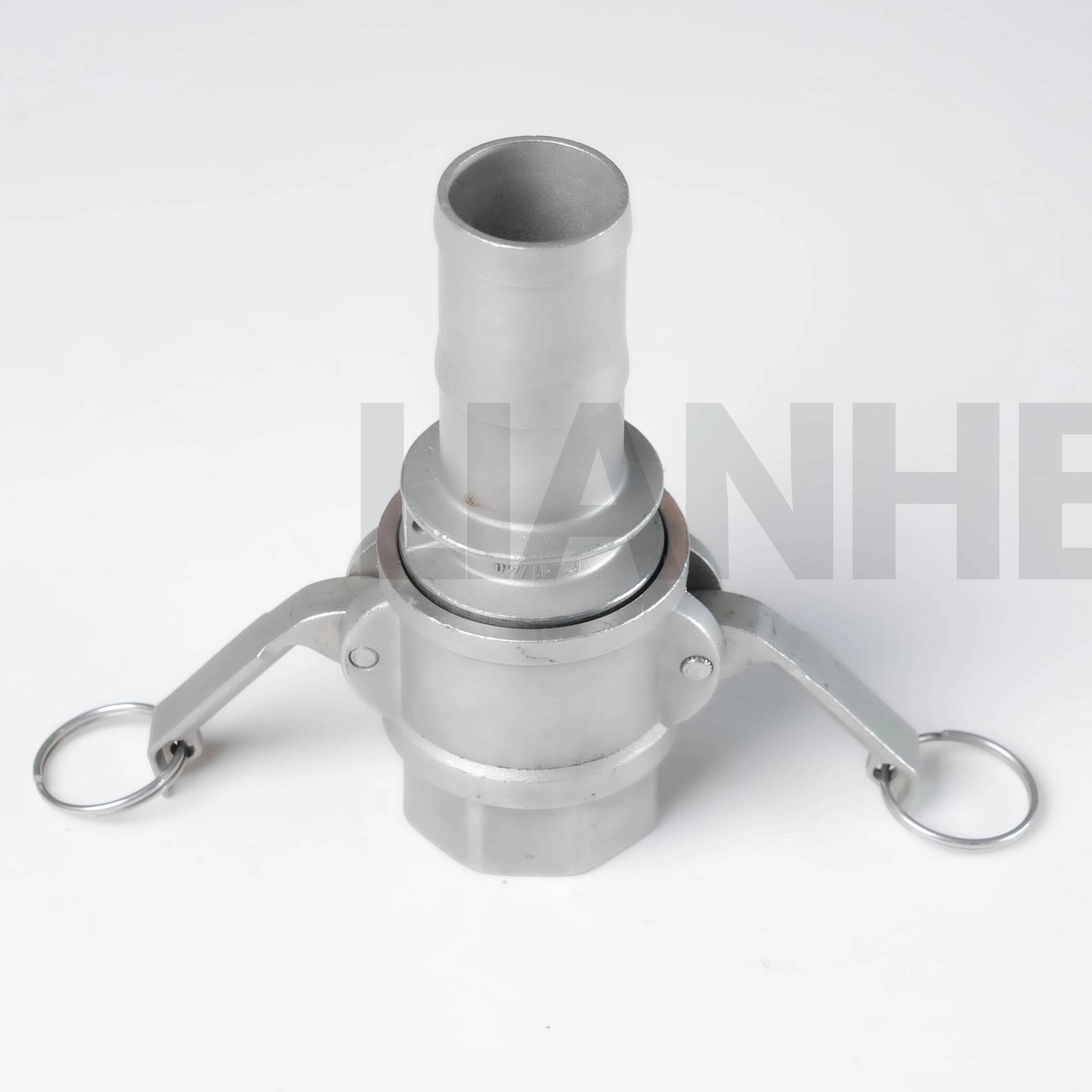

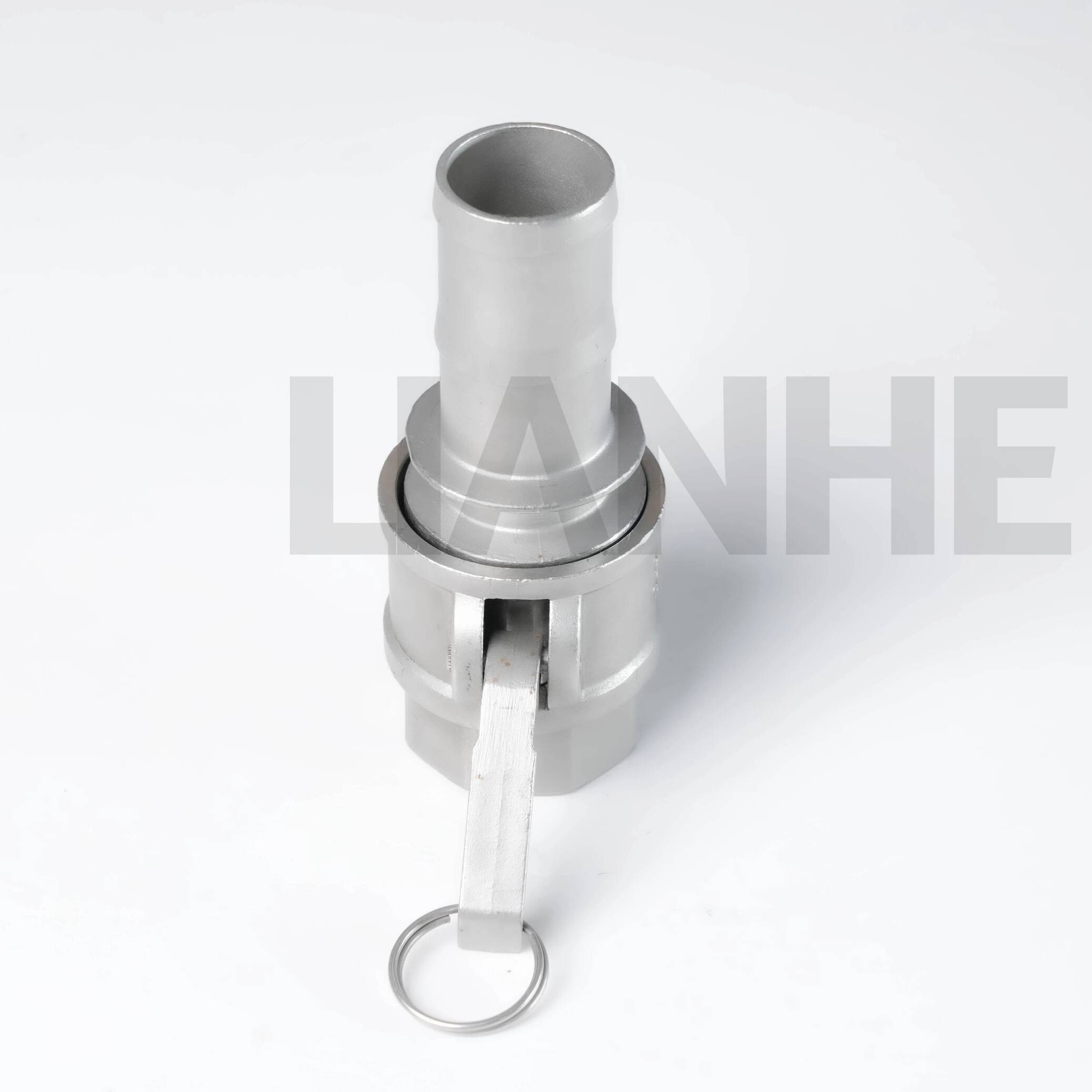

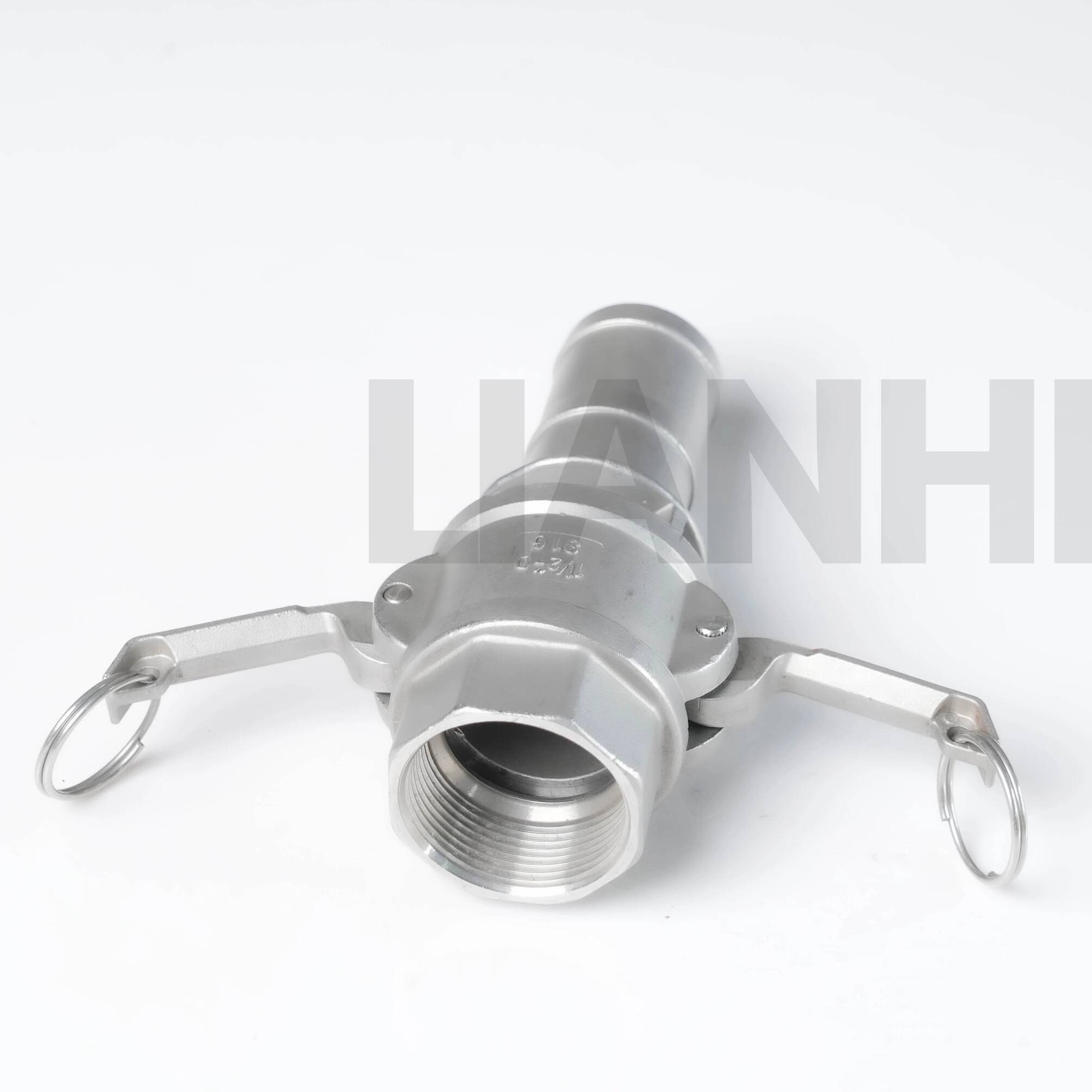

Acoplador rápido higiénico tipo C de acero inoxidable

Descripción del Producto

El acoplador rápido higiénico tipo C de acero inoxidable está diseñado para un montaje y desmontaje rápidos en sistemas de tuberías compatibles de alimentos, bebidas, productos farmacéuticos, cosméticos y biotecnología.

Su construcción de acero inoxidable y su superficie interna lisa permiten un manejo higiénico de los fluidos y una limpieza cómoda. Se pueden seleccionar juntas compatibles según el medio del proceso, la temperatura, la presión y los requisitos de limpieza.

Especificaciones técnicas

Rango de tamaño:1/2"–12" (DN15–DN300)

Material:Acero inoxidable SS316L

Tipo de conexión:Conexión rápida tipo C

Estándar referenciado:ISO 2852, sujeto a confirmación dimensional

Presión de trabajo:Hasta 10 bar, según el tamaño, la junta, la temperatura y la estructura de conexión

Materiales de junta disponibles:EPDM, silicona y PTFE

Rugosidad de la superficie interna:Ra ≤0,8 µm

Acabado superficial opcional:electropulido; Valores Ra más bajos disponibles sujetos a inspección y confirmación.

Rango de temperatura indicativo:-40°C a +200°C, dependiendo de la junta seleccionada y las condiciones de funcionamiento

Documentos disponibles:

• EN 10204 3.1 Certificado de prueba de materiales

• Informe de trazabilidad de materiales

• Informe de inspección de rugosidad superficial

• Documentación de cumplimiento de juntas, cuando corresponda

• Informe de inspección de terceros

Ventajas del producto

1. Montaje y desmontaje rápido

2. Construcción resistente a la corrosión SS316L

3. Superficie interna lisa para una limpieza cómoda

4. Opciones de juntas de EPDM, silicona y PTFE

5. Adecuado para procesos CIP y SIP compatibles

6. Reducción del tiempo de mantenimiento y limpieza.

7. Múltiples tamaños y acabados superficiales disponibles

8. Se admite la trazabilidad del material

Aplicaciones

Adecuado para aplicaciones compatibles en:

• Procesamiento de lácteos y bebidas.

• Cervecerías y líneas de producción de jugos.

• Equipos de procesamiento de alimentos

• Sistemas de producción farmacéutica.

• Equipos de biotecnología

• Producción de cosméticos y cuidado personal.

• Sistemas de filtración, mezcla y llenado.

• Tuberías higiénicas generales para transferencia de fluidos.

Las dimensiones de la conexión, el material de la junta, la presión de trabajo, la temperatura, las condiciones de vacío, la rugosidad de la superficie y el proceso de limpieza deben confirmarse antes de realizar el pedido.

Instalación y mantenimiento

1. Inspeccione las superficies de sellado y la junta antes del montaje.

2. Confirme que todos los componentes utilicen dimensiones compatibles.

3. Coloque la junta correctamente sin torcerla ni extruirla.

4. Asegure la conexión según el método de montaje especificado.

5. Realice una prueba de presión o fuga antes de la operación.

6. Inspeccione y reemplace la junta de acuerdo con su condición real, medio de proceso, temperatura y ciclos de limpieza.

Lugar de origen:Wenzhou, Zhejiang, China
