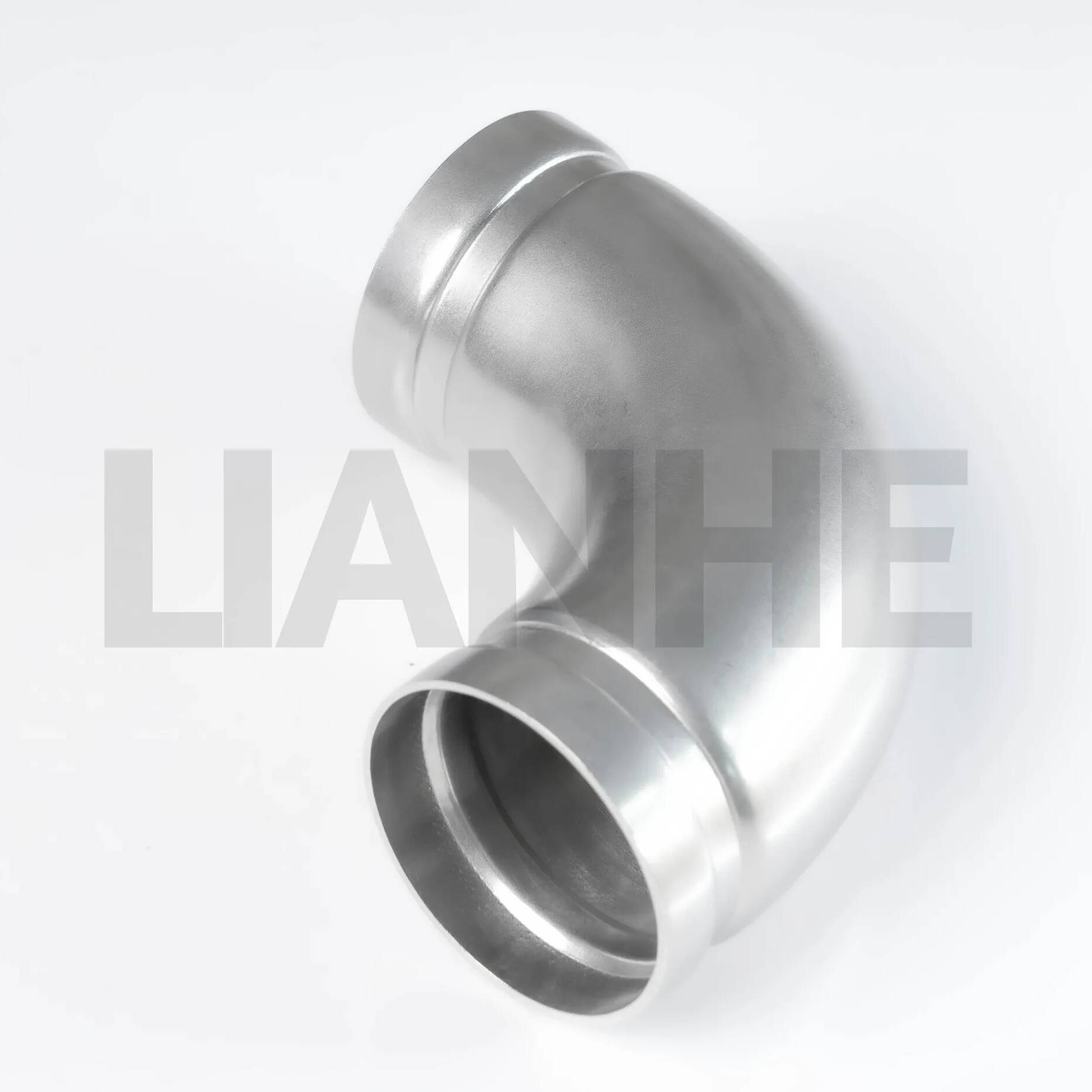

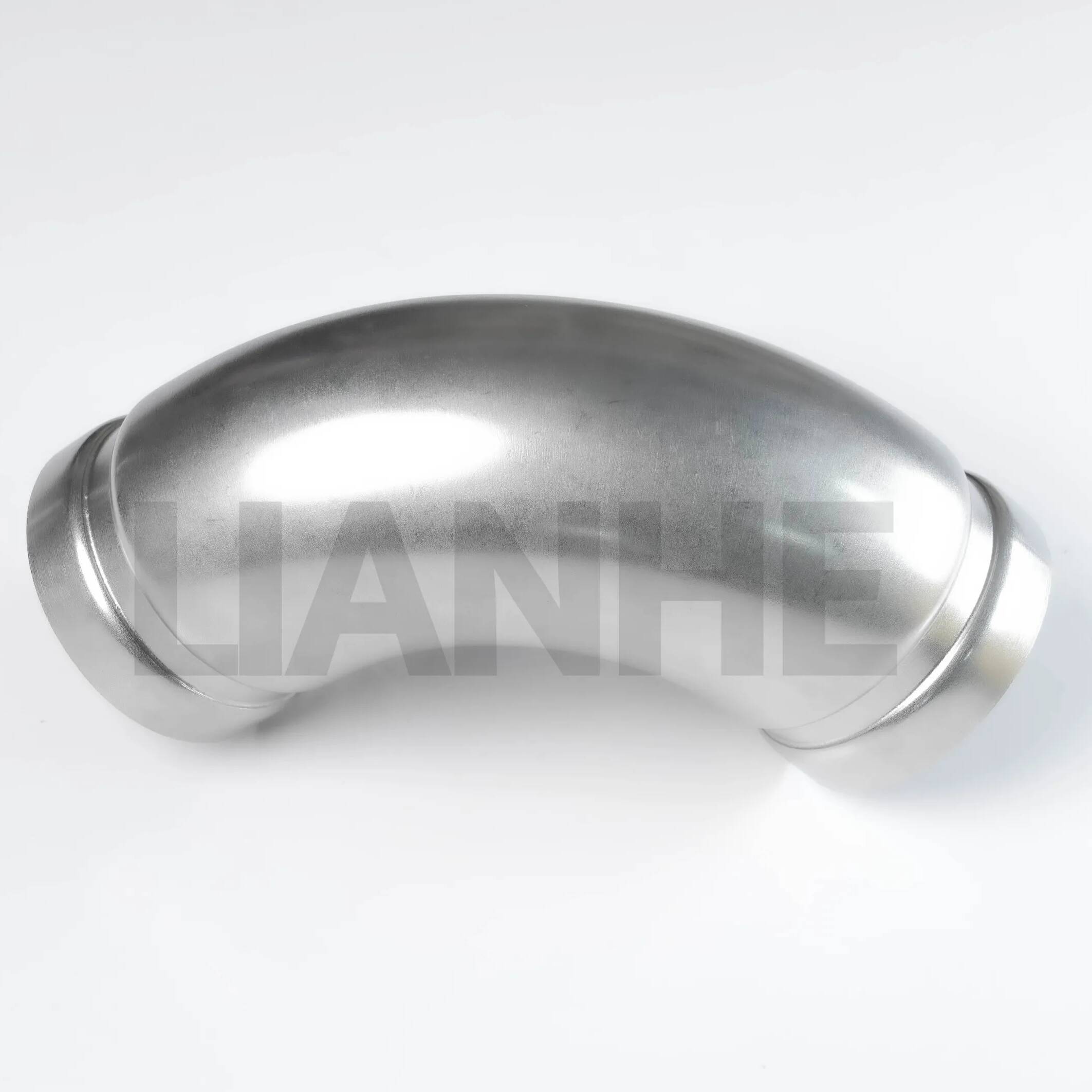

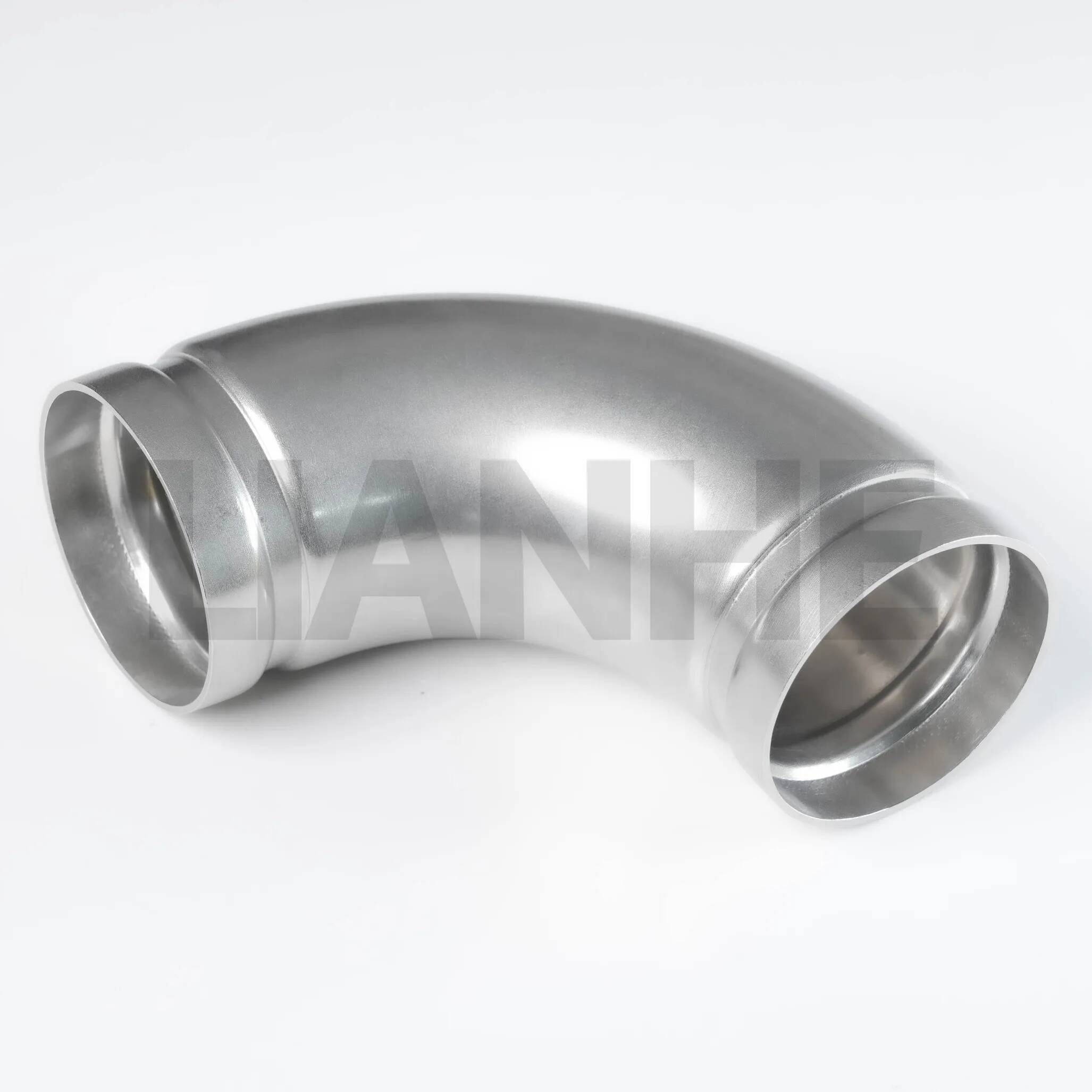

Codos de 90° de acero inoxidable de alta resistencia para tuberías industriales

Descripción general

Los codos ranurados de acero inoxidable de alta resistencia de 90 grados son accesorios de tubería de primera calidad diseñados para cambiar de dirección en sistemas de tuberías ranuradas manteniendo la integridad estructural y la eficiencia del flujo. Construidos con acero inoxidable 304 o 316 sin costuras, estos codos cuentan con ranuras que cumplen con AWWA C606 y un radio de 1,5D para un flujo laminar suave, lo que los hace ideales para aplicaciones de servicio pesado que requieren resistencia a las vibraciones y durabilidad a la corrosión.

Características

Construcción robusta y sin costuras:

Fabricado en acero inoxidable extruido o forjado (304 para uso general, 316 para ambientes hostiles), con un espesor de pared que cumple con la cédula 40/80 y un límite elástico ≥250 MPa.

Dimensiones de la ranura (ancho: 12,7 mm, profundidad: 2,4 mm) mecanizadas con precisión según los estándares AWWA C606 para un acoplamiento uniforme del acoplamiento.

Diseño optimizado para el flujo:

El radio de la línea central de 1,5D reduce la pérdida de presión en un 30 % en comparación con los codos de radio corto, con un orificio interno pulido (Ra ≤1,6 μm) que minimiza la turbulencia y la acumulación de incrustaciones.

El ángulo de 90° proporciona un cambio de dirección óptimo mientras distribuye la tensión de manera uniforme, adecuado para sistemas de alto flujo (hasta 1000 GPM para codos de 12").

Flexibilidad de instalación:

Se conecta a tuberías ranuradas mediante acoplamientos mecánicos (sin soldadura ni roscado), lo que permite una instalación rápida en minutos con herramientas básicas, lo que reduce los costos de mano de obra en un 40 %.

Disponible en tamaños de 2" a 48" NPS, con diámetros y espesores de pared personalizados para proyectos especiales.

Resistencia ambiental:

La variante de acero inoxidable 316 resiste las picaduras inducidas por cloruro (críticas en aplicaciones marinas y de agua salada), con una superficie protectora pasivada que extiende la vida útil en un 20 %.

Rango de temperatura: -250°C a 800°C (con juntas adecuadas), adecuado para líquidos criogénicos y líneas de vapor de alta temperatura.

Solicitud

Perfecto para sistemas de tuberías de alta demanda:

Protección contra incendios: Codos que cumplen con NFPA 20 en sistemas de rociadores, lo que garantiza un flujo confiable en edificios comerciales e instalaciones industriales.

Procesamiento de petróleo y gas: Desviación de flujo en tuberías de refinería y plataformas marinas, con 316 codos que cumplen con NACE MR0175 para entornos de gases ácidos.

Generación de energía: Líneas de vapor y condensado en plantas térmicas, soportando cambios rápidos de temperatura y ciclos de alta presión (hasta 200 bar).

Tratamiento de agua: Sistemas de descarga de aguas residuales y líneas de dosificación de químicos, con codos 304 que cumplen con NSF 61 para aplicaciones de agua no corrosivas.

Preguntas frecuentes

P: ¿Se pueden utilizar estos codos en instalaciones subterráneas??

A:Sí, pero utilice una carcasa de polietileno o una envoltura anticorrosión para obtener protección adicional en suelos corrosivos.

P: ¿Cuál es la presión máxima de trabajo para codos cédula 80??

A:Hasta 300 PSI para acero inoxidable 304 y 350 PSI para acero inoxidable 316 a 20°C.

P: ¿Las ranuras afectan la clasificación de presión del codo??

A:No, el diseño ranurado está diseñado para mantener la capacidad total de presión del sistema de tuberías cuando está acoplado correctamente.

P: ¿Puedo pintar el codo con fines estéticos??

A:Sí, utilice pinturas a base de epoxi compatibles con el acero inoxidable; asegúrese de que el área de la ranura permanezca sin pintar para que el acoplamiento se enganche correctamente.
