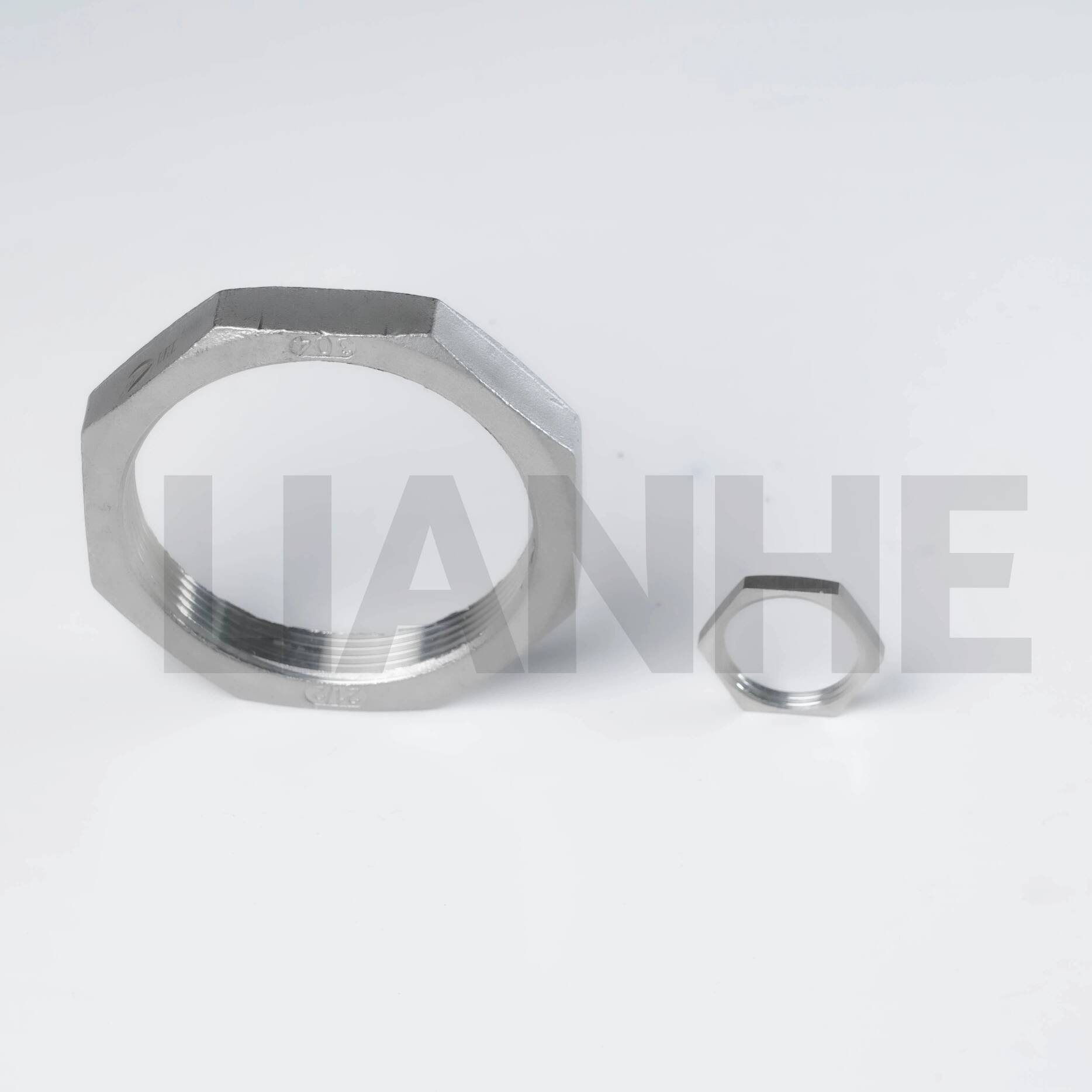

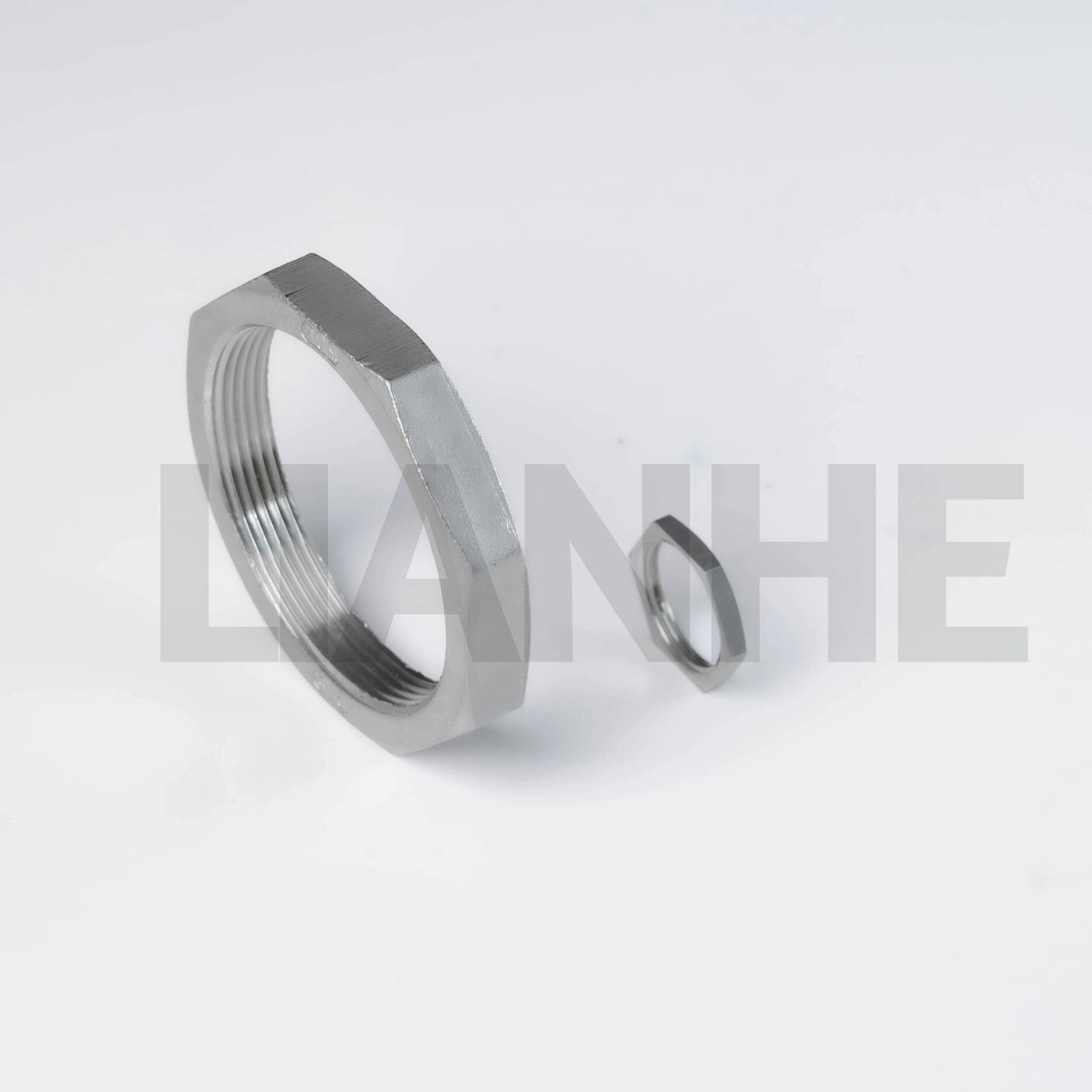

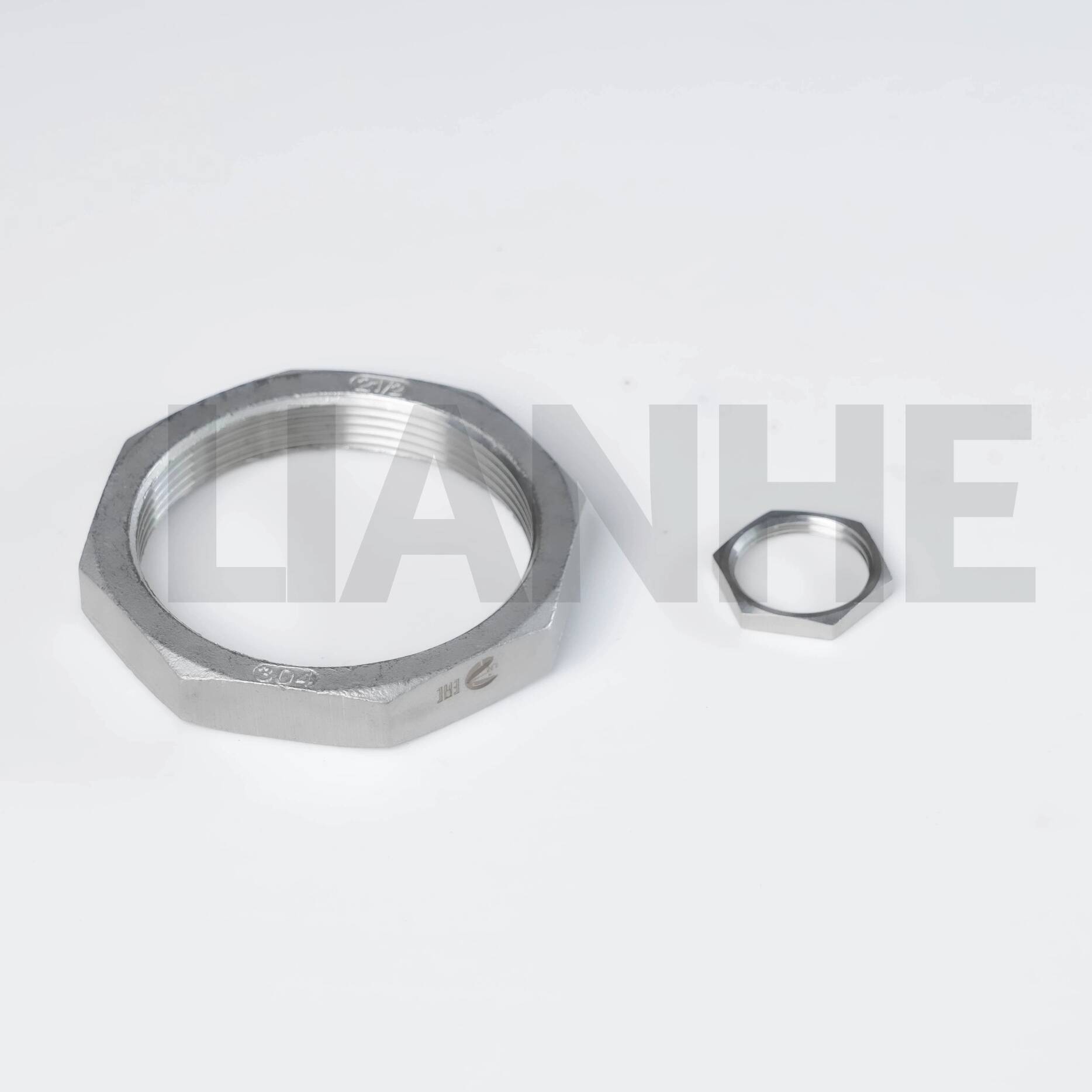

Rango de tamaño:1/8"–4" (DN6–DN100)
Clasificación de presión:Clase 150
Normas aplicables:MSS SP-43, ISO 4144 y GB/T 26120
Tipo de conexión:Conexión roscada hembra
Estándares de rosca disponibles:
BS 21: BSPT y BSPP
ANSI B2.1: TNP
DIN 259 y DIN 2999
ISO 228
Proceso de fabricación:Cuerpo moldeado a la cera perdida con mecanizado CNC de precisión
Materiales disponibles:
SS304, CF8, SUS304 y 1.4308
SS316, CF8M, SUS316 y 1.4408
SS304L
SS316L
Tratamiento superficial:Decapado
Marcado del producto:Logotipo de LIANHE + Tamaño + Grado del material. Se pueden aplicar logotipos de clientes, marcas privadas, información de lotes y otras marcas personalizadas de acuerdo con requisitos específicos.
Embalaje estándar:Bolsas de plástico, cajas de cartón para exportación, cajas de madera o paletas
Certificados:ISO 9001:2015, GB/T 19001-2016 y documentación CE para productos aplicables
Marca:LIANHE
Código SA: 7307220000
Lugar de origen:Wenzhou, Zhejiang, China
El tamaño final, la calidad del material, el estándar de rosca, la presión nominal, el tratamiento de la superficie, el marcado y los requisitos de inspección deben confirmarse de acuerdo con la aplicación prevista y el componente roscado macho correspondiente.
Las conexiones de rosca hembra están disponibles según las especificaciones BS 21, ANSI B2.1, DIN 259/2999 e ISO 228.
Las opciones de hilo disponibles incluyen:
TNP
BSPT
BSPP
DIN 259
DIN 2999
ISO 228
Las roscas NPT, BSPT y BSPP pueden utilizar diferentes perfiles, características de conicidad, dimensiones de paso y métodos de sellado. No deben usarse indistintamente a menos que se haya confirmado técnicamente su compatibilidad dimensional y de sellado.
Las roscas de tubería cónicas generalmente utilizan un acoplamiento de rosca junto con una cinta o compuesto sellador adecuado. Las roscas paralelas pueden requerir una junta, una junta tórica, una cara de sellado u otro componente de sellado, según la estructura del producto.
Los clientes deben especificar el tipo de rosca completo, el tamaño nominal, el método de sellado y la información del componente de acoplamiento al solicitar una cotización.
Los productos están disponibles en acero inoxidable SS304, SS316, SS304L y SS316L.
SS304 proporciona una buena resistencia a la corrosión general para el agua y muchos entornos industriales estándar. CF8 es un grado de acero inoxidable fundido de uso común asociado con la familia de materiales 304.
SS316 proporciona una resistencia mejorada a la corrosión en muchos entornos químicos y que contienen cloruro. CF8M es un grado de acero inoxidable fundido que contiene molibdeno comúnmente asociado con la familia de materiales 316.
Los grados SS304L y SS316L con bajo contenido de carbono se pueden seleccionar cuando se requiere una mejor soldabilidad o una menor sensibilidad a la corrosión intergranular.
El material apropiado debe seleccionarse según el medio transportado, la concentración química, la temperatura de funcionamiento, la presión del sistema, las condiciones de corrosión y la vida útil requerida.
El cuerpo del producto se fabrica mediante fundición a la cera perdida de acero inoxidable y se termina mediante mecanizado CNC de precisión.
Las principales etapas de producción pueden incluir:
Preparación de materias primas
Producción de patrones de cera
Preparación de cáscara cerámica
eliminación de cera
Fundición y fundición de acero inoxidable.
Extracción de conchas y limpieza de piezas fundidas.
Tratamiento térmico, cuando sea necesario
Mecanizado CNC
Procesamiento de hilo femenino
Decapado
Inspección y marcado
Embalaje
La fundición a la cera perdida respalda la producción de componentes consistentes de acero inoxidable con geometría compleja. El mecanizado CNC ayuda a mantener la precisión de la rosca, las dimensiones críticas y la compatibilidad con el estándar de conexión especificado.
Los productos terminados se decapan después de la fundición y el mecanizado.
El decapado puede ayudar a eliminar incrustaciones de óxido, tintes térmicos, hierro libre y otros contaminantes de la superficie introducidos durante la producción. También ayuda a restaurar una superficie de acero inoxidable limpia y uniforme.
Es posible que haya disponibles desengrasados, pasivados, pulidos o limpiezas especializadas adicionales según los requisitos del cliente y del proyecto.
Las superficies de sellado críticas y roscadas deben protegerse durante el tratamiento, manipulación, embalaje, almacenamiento y transporte.
Las marcas de productos estándar pueden incluir:
Logotipo de Lianhe.
Tamaño del producto
Grado de material de acero inoxidable
Información de lote o trazabilidad, cuando sea necesario
Se pueden aplicar logotipos de clientes, marcas privadas, números de proyectos y otras marcas personalizadas de acuerdo con los requisitos confirmados del pedido.
El método de marcado y el contenido deben confirmarse antes de la producción, especialmente cuando se requiere un marcado láser permanente o una trazabilidad completa del lote.
Se pueden suministrar informes de inspección y documentos de calidad de acuerdo con las especificaciones confirmadas y los requisitos del pedido, que incluyen:
EN 10204 3.1 Certificado de prueba de materiales
Certificado de Materia Prima
Informe de pruebas radiográficas, cuando corresponda
Informe de inspección dimensional
Informe de inspección de hilo
Informe de inspección de superficie
Informe de inspección de terceros
Otros documentos de calidad específicos del proyecto
El alcance de la inspección requerido, la proporción de pruebas, la documentación y los arreglos de testigos de terceros deben confirmarse antes de la producción.
LIANHE aplica procedimientos de inspección en la verificación de materias primas, fundición a la cera perdida, mecanizado CNC, procesamiento de roscas, decapado, marcado de productos y embalaje.
Los principales procedimientos de control de calidad incluyen:
Inspeccionar las dimensiones de la materia prima entrante, las calidades de los materiales y los certificados de respaldo.
Comprobación de la apariencia de la fundición, dimensiones críticas y condición de la superficie.
Inspección de las dimensiones de la rosca hembra durante el mecanizado CNC.
Verificar el resultado del perfil, tamaño, paso y calibre de la rosca después del mecanizado.
Comprobación de las superficies del producto después del decapado.
Verificar logotipos, marcas de tamaño, marcas de materiales y otra información especificada.
Realizar inspección visual y dimensional final antes del embalaje.
Verificar cantidades, materiales de embalaje, etiquetas, marcas de envío y otros detalles del pedido antes de la entrega.
Los productos se aprueban para su envío después de completar los procedimientos de inspección aplicables.
Se pueden organizar pruebas PMI adicionales, pruebas de presión, pruebas de dureza, análisis químicos, informes dimensionales o inspecciones de terceros de acuerdo con los requisitos del cliente.
Se acepta la producción OEM. Los productos se pueden fabricar de acuerdo con los dibujos, muestras, especificaciones técnicas, dimensiones, materiales, requisitos de rosca, marcas e instrucciones de embalaje del cliente.
Los clientes que soliciten producción personalizada deben proporcionar:
Dibujo técnico o muestra física.
Dimensiones del producto
Tipo y tamaño de hilo femenino
Grado de material de acero inoxidable
Requisitos de presión y temperatura.
Medio transportado
Cantidad requerida
Requisitos de inspección
Instrucciones de marcado y embalaje.
La viabilidad de producción, los requisitos de herramientas, la cantidad mínima de pedido, el precio y el tiempo de entrega se confirmarán después de la revisión técnica.
Muestras gratuitas:Se pueden proporcionar muestras sin costo para verificación de dimensiones, compatibilidad de roscas y evaluación de calidad.
La disponibilidad de muestras depende del tamaño requerido, la calidad del material, la especificación de la rosca y el inventario actual. Los gastos de envío urgente internacional normalmente los paga el destinatario, a menos que se acuerde lo contrario.
Cada producto está protegido con una bolsa de plástico para reducir la exposición al polvo, la humedad y la contaminación de la superficie.
Luego, los productos se empaquetan en cajas de cartón reforzadas para exportación y se consolidan en cajas de madera o en paletas según la cantidad del pedido, las dimensiones del producto y el método de transporte seleccionado.
Se pueden suministrar cajas de cartón personalizadas, logotipos de clientes, etiquetas, códigos de barras, protección de palés y otros arreglos de embalaje de acuerdo con los requisitos confirmados.
Nuestro plazo de pago estándar es un depósito del 30% T/T pagado por adelantado, y el saldo restante del 70% T/T se paga antes de la entrega.
Los métodos de pago disponibles incluyen:
Transferencia bancaria T/T
Western Union
PayPal
Otros métodos mutuamente acordados
Se pueden discutir acuerdos de pago específicos de acuerdo con el valor del pedido y las condiciones de cooperación.
Términos comerciales disponibles:EXW, MANDO, CFR, CIF, DDP y DDU
Los productos pueden ser entregados por:
Transporte marítimo
Transporte aéreo
Transporte terrestre
servicio expreso internacional
El método de envío se puede seleccionar según la cantidad del pedido, el volumen del paquete, el destino, el cronograma de entrega requerido y el presupuesto de transporte.
