Rango de tamaño:1/4"–4" (DN10–DN100)
Grosor de la pared:0,6–2,0 mm
Normas aplicables:GB/T 19228.2-2011, CJ/T 152-2016, CJ/T 466-2014, EN, DIN y ASME
Materiales disponibles:
0Cr18Ni9, SS304, S30408, SUS304 y 1.4301
0Cr17Ni12Mo2, SS316 y SUS316
SS304L, S30403 y 1.4306
SS316L, S31603 y 1.4404
Materiales disponibles para el anillo de sellado:CIIR, EPDM, PTFE y NBR
Opciones de extremo del zócalo:Tipo D y Tipo S
Estándares de rosca disponibles:TNP, BSPP y BSPT
Presión nominal:PN16
Presión de prueba hidrostática:2,5MPa
Presión de prueba de estanqueidad:1,05MPa
Rango de temperatura aplicable de la junta:-20°C a +110°C
Proceso de fabricación:Formado mecánicamente a partir de tubos de acero inoxidable.
Opciones de tratamiento de superficies:Pulido por vibración, pulido magnético y decapado
Marcado del producto:LOGOTIPO–OD–W.T.–Material. Se pueden aplicar logotipos de clientes, marcas privadas, información de lotes y otras marcas personalizadas de acuerdo con los requisitos específicos del pedido.
Embalaje estándar:Bolsas de plástico, cartones de exportación y cajas de madera
Certificados:GB/T 19001-2016, ISO 9001:2015, documentación CE para productos aplicables y Licencia Sanitaria
Marca:LIANHE
Código SA: 7307230000
Lugar de origen:Wenzhou, Zhejiang, China
Los límites reales de presión y temperatura de trabajo dependen del tamaño del producto, el espesor de la pared, el grado de acero inoxidable, el material del anillo de sellado, el medio transportado, el estándar de rosca, el perfil del casquillo y los requisitos aplicables del proyecto.
Los productos se pueden suministrar para su uso con una variedad de medios líquidos y gaseosos compatibles, que incluyen:
Agua potable
Agua fría y agua caliente.
Aguas residuales
agua industrial
Aceite y medios líquidos compatibles
Gas y medios gaseosos compatibles
Antes de seleccionar un material o anillo de sellado, los clientes deben confirmar su compatibilidad con el medio transportado, la presión de funcionamiento, la temperatura de trabajo y el entorno de instalación.
Los productos se pueden utilizar en una variedad de proyectos comerciales, residenciales, industriales, marinos y de infraestructura, que incluyen:
Proyectos de ingeniería e infraestructura.
Buques e instalaciones marinas
Edificios comerciales
Edificios residenciales
Hospitales e instalaciones médicas.
Hoteles e instalaciones públicas
Equipo de protección del medio ambiente.
Sistemas de tratamiento de agua
Instalaciones de calefacción
Sistemas de aire acondicionado
Instalaciones de procesamiento industrial
Se pueden aplicar en sistemas de suministro de agua, sistemas de distribución de gas, tuberías directas de agua potable, sistemas de aguas residuales, tuberías de protección ambiental, sistemas de vapor, redes de calefacción, tuberías de aire acondicionado y sistemas de agua industriales.
La configuración final debe seleccionarse según la presión de trabajo, la temperatura de funcionamiento, el grado de acero inoxidable, el material del anillo de sellado, el tipo de rosca, el perfil de conexión y el estándar del proyecto local.
Alta resistencia mecánica y estabilidad estructural.
Excelente resistencia a la corrosión y oxidación.
Larga vida útil operativa
Baja resistencia al flujo interno
Buen comportamiento ante vibraciones y sísmicos.
Rendimiento de conexión confiable
Construcción de acero inoxidable respetuosa con el medio ambiente
Instalación rápida y cómoda
Adecuado para instalación oculta donde esté permitido
Reducción de los costos generales de instalación y mantenimiento.
Buena resistencia al desgaste y a la deformación.
Construcción higiénica para sistemas de agua potable adecuados
Rendimiento de sellado confiable con riesgo de fuga reducido
La preparación correcta de la tubería, la profundidad de inserción, la selección del anillo de sellado, la identificación de la rosca, la calibración de la herramienta y la inspección final son esenciales para un rendimiento confiable.
Los perfiles de encaje tipo D y tipo S pueden requerir diferentes herramientas de prensado o mordazas. Los clientes deben confirmar el perfil de conexión requerido antes de realizar el pedido y la instalación.
Las roscas NPT, BSPT y BSPP tienen diferentes perfiles y métodos de sellado. No deben conectarse indistintamente a menos que se haya confirmado técnicamente su compatibilidad dimensional y de sellado.
Los procedimientos de prueba disponibles incluyen:
Prueba de presión hidrostática
Prueba de estanqueidad
Prueba de presión de trabajo
Prueba de presión negativa
Prueba de extracción
Prueba de ciclos de temperatura de agua fría y caliente
Prueba hidrostática de flexión y torsión
Prueba de vibración hidrostática
Prueba de impacto hidrostático
Los elementos de prueba aplicables y la proporción de muestreo dependen de la especificación seleccionada, la norma que rige, la aplicación prevista y el plan de inspección confirmado.
Los productos se inspeccionan antes del envío. La inspección de entrega estándar cubre:
Grado de material
Condición de la superficie
Dimensiones del producto
Diámetro exterior y espesor de pared.
Dimensiones del casquillo
Dimensiones de la rosca, cuando corresponda
Rendimiento hidrostático
Rendimiento de estanqueidad
Marcas de producto
Cantidades y embalaje
Se pueden suministrar informes de inspección y documentos de calidad de respaldo de acuerdo con los requisitos del pedido confirmado, que incluyen:
EN 10204 3.1 Certificado de prueba de materiales
Certificado de inspección de materias primas
Informe de pruebas radiográficas, cuando corresponda
Informe de prueba de sellado hidráulico
Informe de inspección de roscas, cuando corresponda
Informe de inspección dimensional y de casquillos
Informe de inspección de terceros
Otros documentos de calidad específicos del proyecto
El alcance de la inspección requerido, la proporción de pruebas, la documentación y los arreglos de testigos de terceros deben confirmarse antes de la producción.

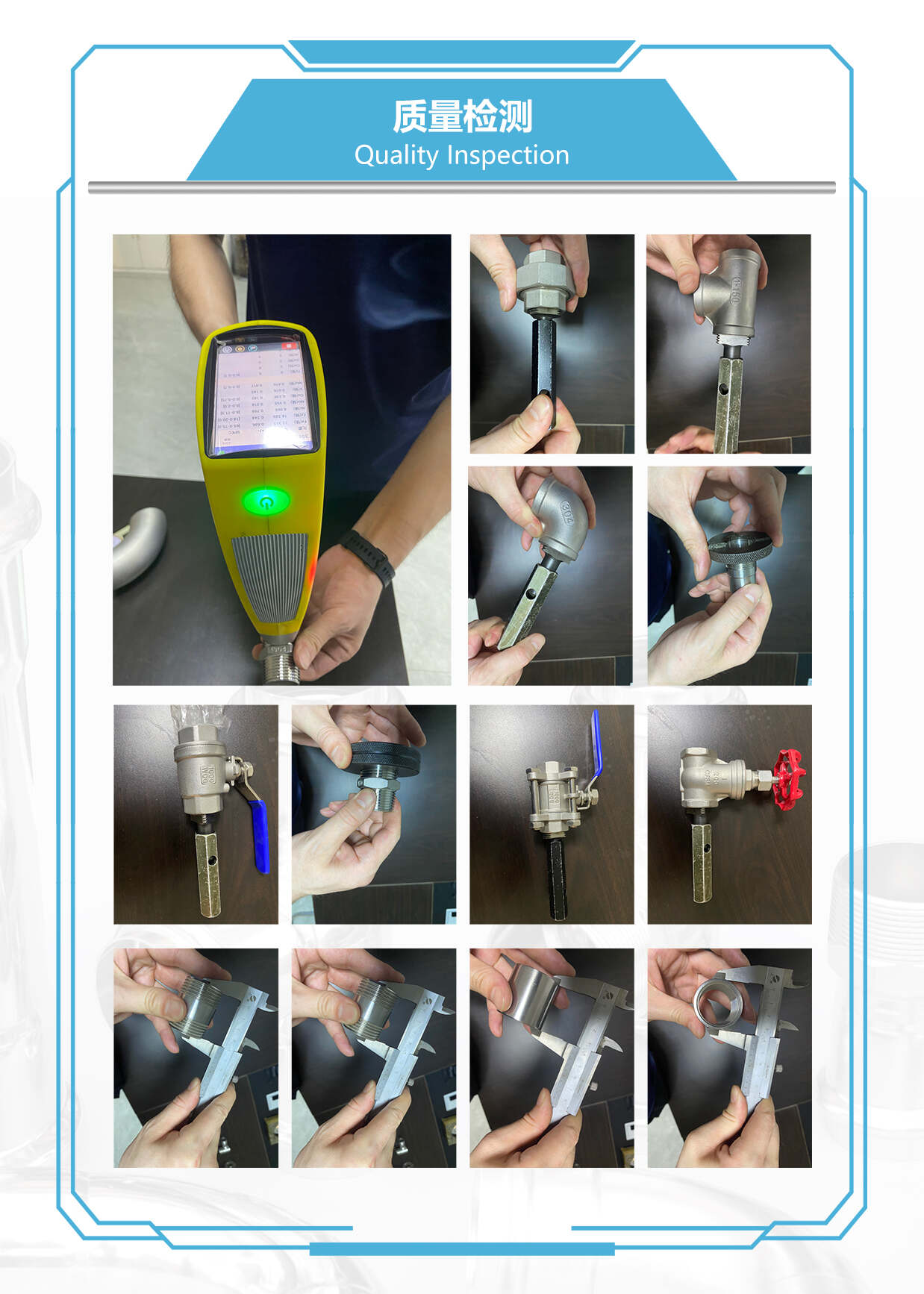

LIANHE aplica procedimientos de inspección final y durante el proceso durante toda la producción. Los productos se revisan antes de la entrega para verificar que sus materiales, dimensiones, superficies, áreas de conexión, marcas y embalaje cumplan con los requisitos del pedido confirmado.
Los principales procedimientos de control de calidad incluyen:
Inspeccionar el diámetro exterior, el espesor de la pared, la calidad del material y el estado de la superficie de las materias primas entrantes.
Comprobación de la longitud, la posición de corte y el estado final de las materias primas después del corte.
Inspeccionar el casquillo, el diámetro exterior, el espesor de la pared, las roscas y otras dimensiones críticas después del mecanizado y conformado mecánico.
Verificar las dimensiones de la soldadura, su apariencia y la calidad de la superficie después de soldar y formar, cuando corresponda.
Inspeccionar la superficie del producto, las dimensiones y las áreas de conexión después del tratamiento térmico.
Verificar la calidad de la superficie después del pulido por vibración, pulido magnético, decapado u otro tratamiento de superficie.
Realizar pruebas de presión hidráulica y estanqueidad de acuerdo con los requisitos de inspección aplicables.
Inspeccionar las marcas de productos, cantidades, materiales de embalaje, etiquetas y marcas de envío antes del envío.

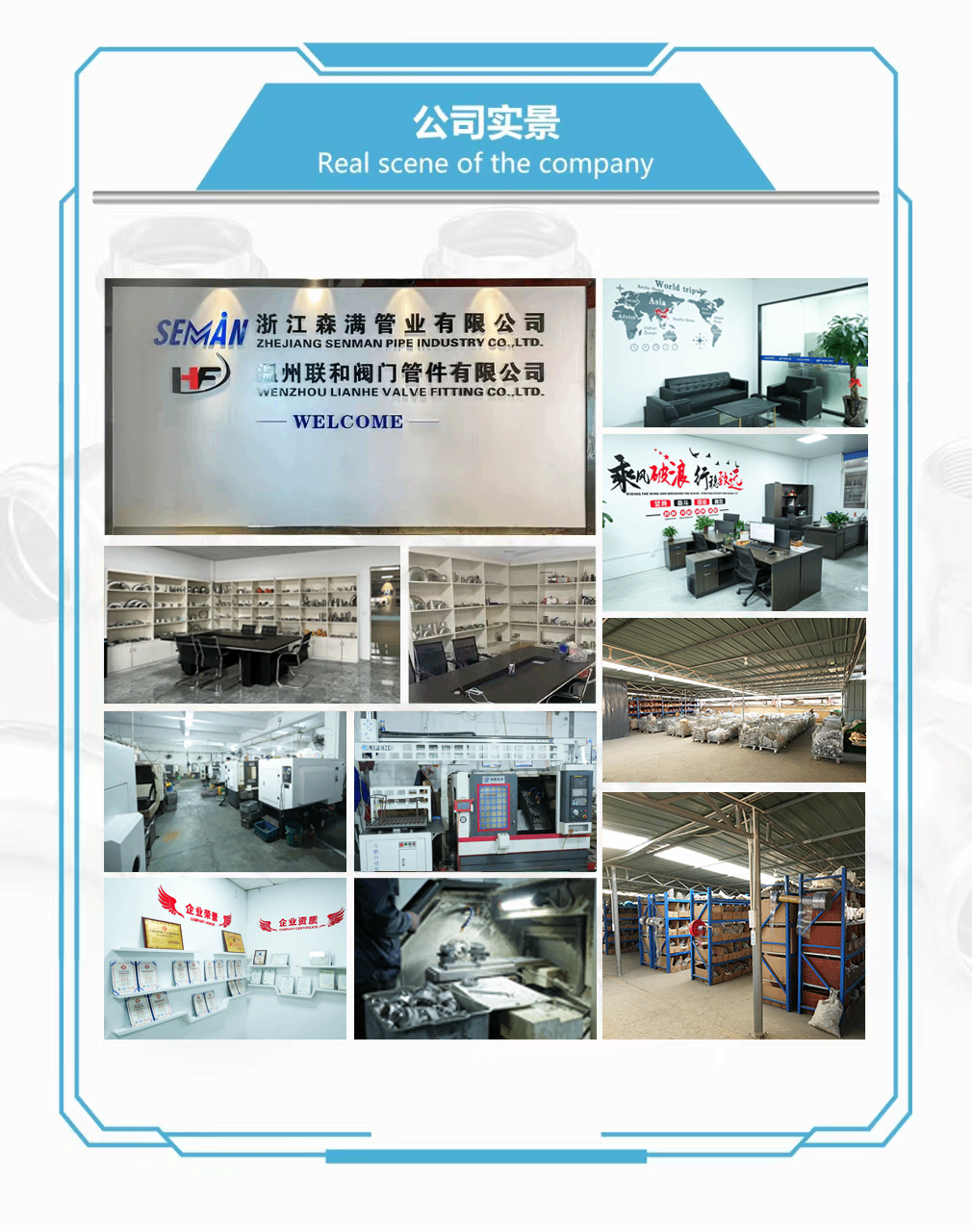

Nuestras instalaciones de fabricación están equipadas con cinco líneas de producción automáticas de soldadura de tubos, dos máquinas de corte por láser, cinco máquinas de pulido por vibración, dos máquinas de pulido magnético, cinco unidades de prueba hidráulica y de estanqueidad, tres máquinas formadoras, tres máquinas ranuradoras, dos máquinas perforadoras, diez tornos CNC y seis máquinas de procesamiento de extremos.
El equipo adicional incluye dos máquinas hidroformadoras verticales, dos máquinas hidroformadoras de bastidor, diez máquinas dobladoras de tubos, ocho máquinas automáticas de soldadura por arco de argón, cuatro máquinas trefiladoras hidráulicas, cuatro punzonadoras hidráulicas de alta velocidad, dos máquinas de marcado láser, dos unidades de embalaje y otros equipos de producción e inspección relacionados.
Estas capacidades de producción respaldan la preparación de materias primas, el corte, el conformado mecánico, la soldadura, el tratamiento térmico, el procesamiento de roscas, el acabado de superficies, las pruebas, el marcado de productos, la inspección y el embalaje para exportación.

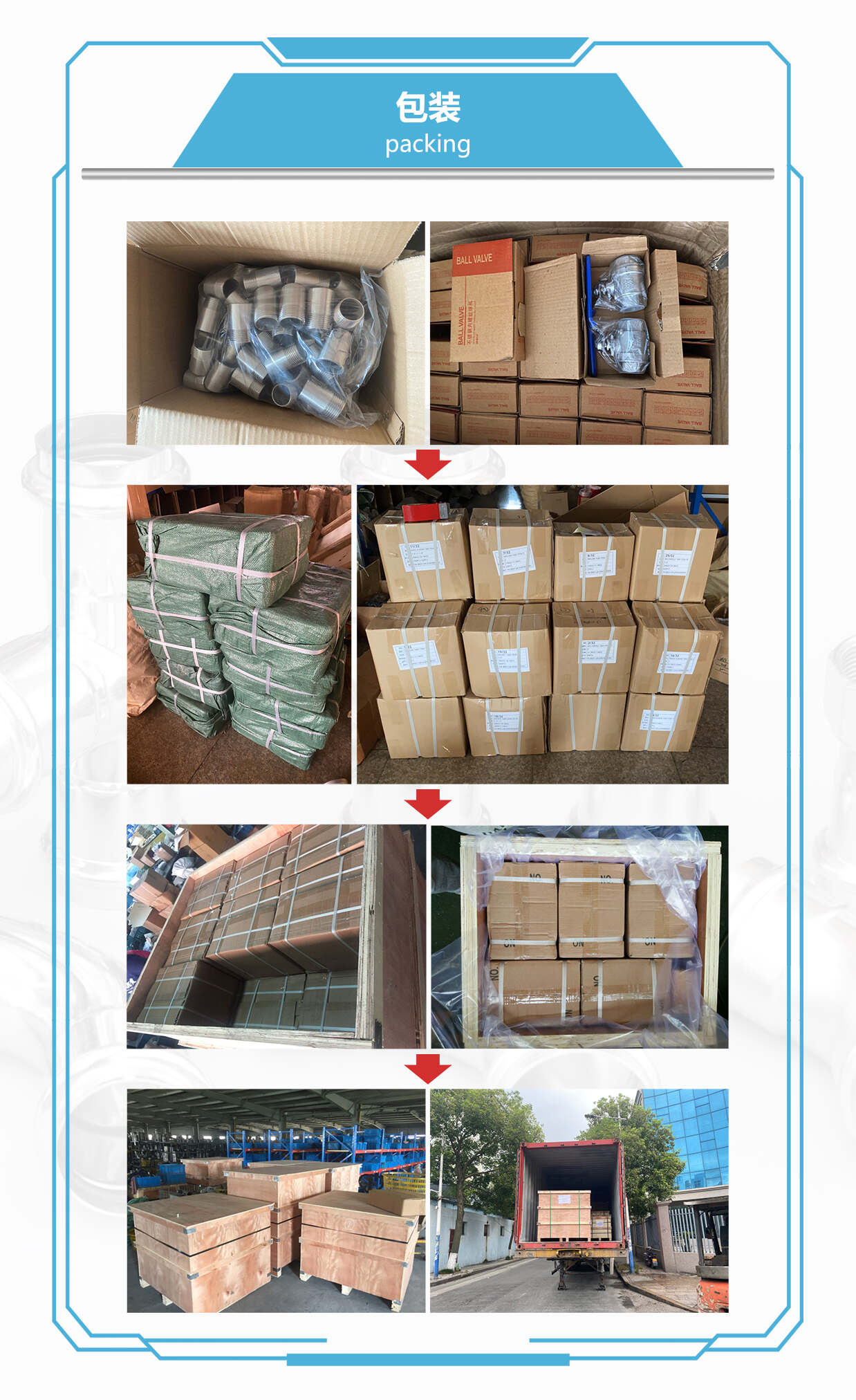

Cada producto está protegido con una bolsa de plástico para reducir la exposición a la humedad, el polvo y la contaminación de la superficie. Luego, los productos se empaquetan en cajas de cartón reforzadas para exportación y se consolidan en cajas de madera cuando es necesario.
Se pueden proporcionar cajas de cartón personalizadas, logotipos de clientes, etiquetas, códigos de barras, embalaje de paletas y otros arreglos de embalaje de exportación de acuerdo con los requisitos confirmados del pedido.
Nuestro plazo de pago estándar es un depósito del 30% T/T pagado por adelantado, y el saldo restante del 70% T/T se paga antes de la entrega. Las condiciones de pago específicas se pueden discutir de acuerdo con el valor del pedido y los requisitos de cooperación.
Los métodos de pago disponibles incluyen T/T, Western Union, PayPal y otros métodos mutuamente acordados.
Términos comerciales disponibles:EXW, MANDO, CFR, CIF, DDP y DDU
Los productos pueden entregarse por transporte marítimo, aéreo, terrestre o por servicio expreso internacional.
El método de envío se puede seleccionar según la cantidad del pedido, el volumen del paquete, el destino, el cronograma de entrega requerido y el presupuesto de transporte.
Cantidad mínima de pedido:Normalmente entre 5 y 10 piezas, según las especificaciones del producto y el inventario actual.
Mantenemos inventario para muchos productos regulares y tamaños comúnmente solicitados. Los productos seleccionados podrán tener hasta 5.000 piezas disponibles. Debido a que el inventario cambia continuamente, las cantidades reales de existencias y la disponibilidad de entrega inmediata deben reconfirmarse al solicitar una cotización.
Muestras gratuitas:Se pueden proporcionar muestras de forma gratuita para verificación dimensional y evaluación de calidad. Los gastos de envío urgente internacional normalmente los paga el destinatario.
Hora de cotización:Normalmente dentro de las tres horas hábiles posteriores a la recepción de las especificaciones completas y los requisitos de cantidad.
Validez de la cotización:Normalmente, entre 3 y 7 días, sujeto a los precios de las materias primas del acero inoxidable, los tipos de cambio y las condiciones actuales del mercado.
Los productos de tamaño normal disponibles en stock normalmente se pueden entregar en un plazo de 3 a 7 días.
Los pedidos que requieren nueva producción normalmente tardan aproximadamente 25 días. El cronograma de entrega real depende de las especificaciones, la disponibilidad de material, la cantidad del pedido, los requisitos de inspección, el embalaje personalizado y el plan de producción actual de la fábrica.
Nuestro período de garantía de calidad de producto estándar es de un año. Si se confirma un problema de calidad relacionado con la fabricación durante el período de garantía, nuestro equipo investigará la causa y proporcionará una solución técnica o posventa adecuada.
Los clientes deben proporcionar el número de pedido, las especificaciones del producto, las condiciones de instalación, la presión de funcionamiento, la temperatura de trabajo, el medio transportado y fotografías o vídeos relevantes para ayudar con la evaluación técnica.
Amplio conocimiento de los mercados internacionales y capacidad para soportar diferentes requerimientos técnicos y comerciales.
Fabricación directa desde nuestra propia fábrica en Wenzhou, Zhejiang, China.
Un equipo técnico y de producción experimentado enfocado en mantener una calidad constante.
Sistemas eficaces de producción y control de costos diseñados para ofrecer precios de fábrica competitivos.
Amplia experiencia en producción, gestión de calidad, embalaje de exportación y ventas internacionales.
