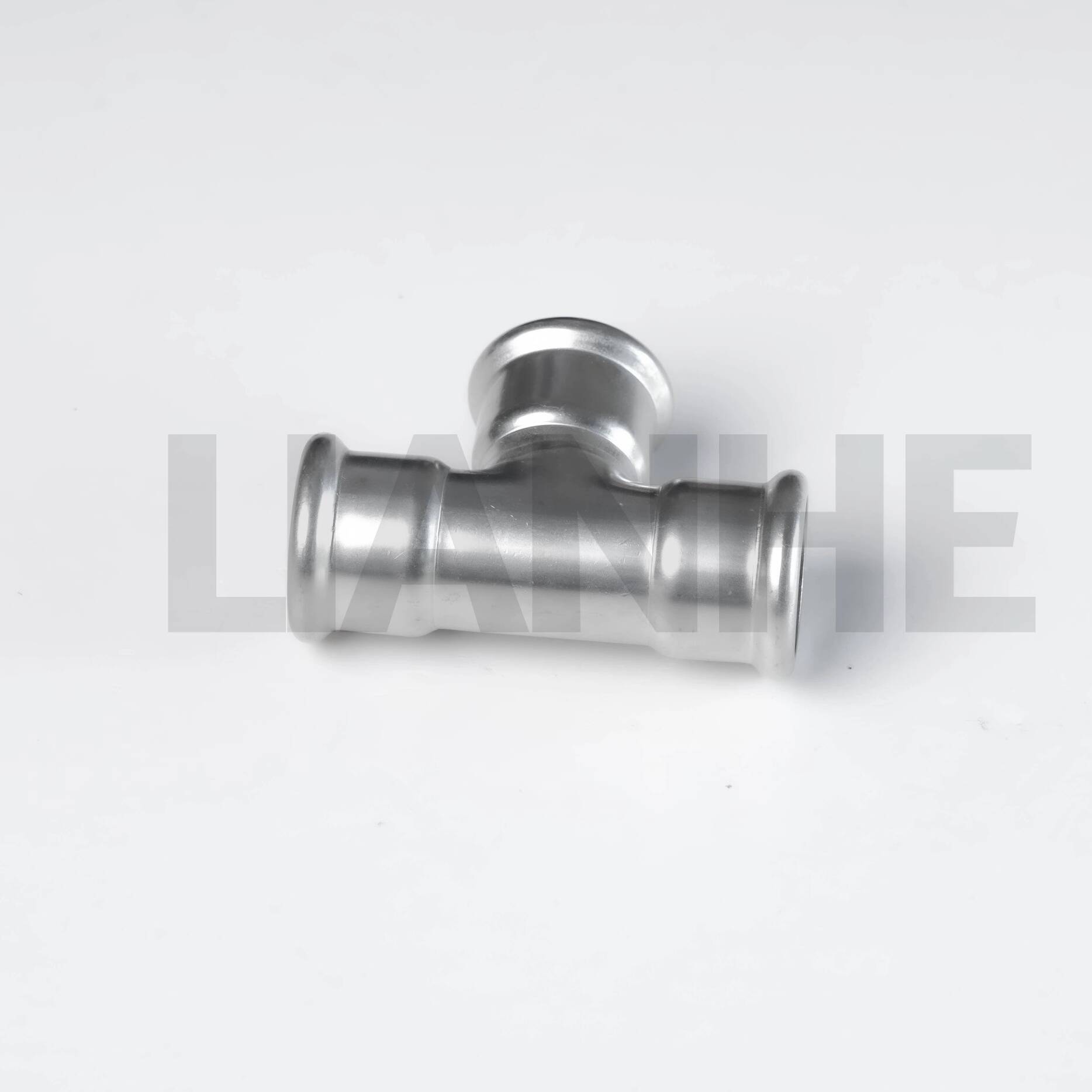

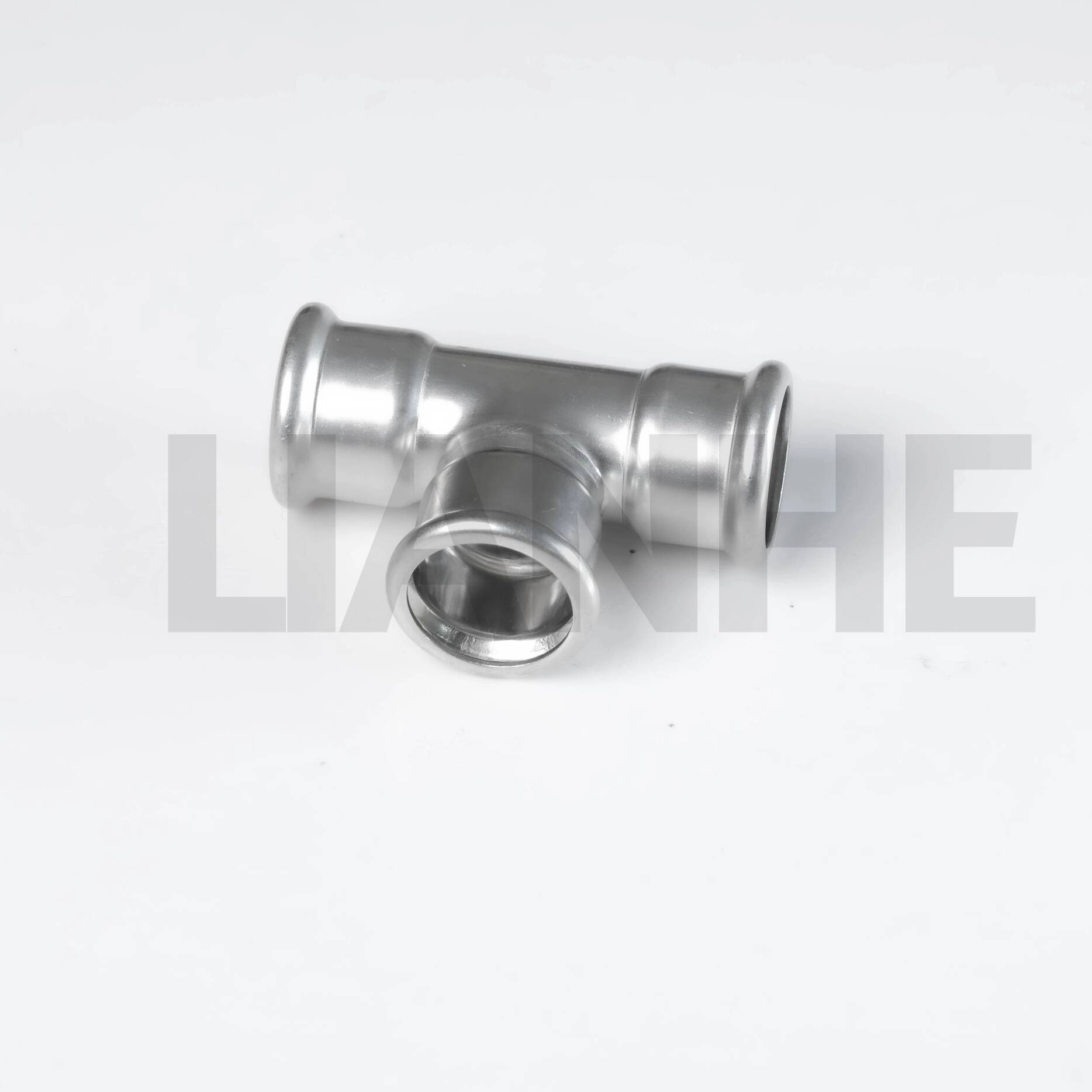

Camiseta igual de prensa tipo D de acero inoxidable

Descripción del Producto

La T igual a presión tipo D de acero inoxidable LIANHE proporciona tres conexiones de ajuste a presión del mismo tamaño nominal para distribuir o combinar fluidos compatibles en un sistema de tuberías.

Su conexión a presión sin llama simplifica la instalación y reduce la necesidad de soldar o roscar en el sitio. La construcción de acero inoxidable proporciona resistencia a la corrosión, resistencia mecánica y una larga vida útil.

Especificaciones técnicas

Rango de tamaño:1/4"–4" (DN10–DN100)

Grosor de la pared:0,6–2,0 mm

Normas aplicables:GB/T 19228.2-2011, CJ/T 152-2016, CJ/T 466-2014, EN, DIN y ASME

Materiales disponibles:

• 0Cr18Ni9, SS304, S30408, SUS304 y 1.4301

• 0Cr17Ni12Mo2, SS316 y SUS316

• SS304L, S30403 y 1.4306

• SS316L, S31603 y 1.4404

Materiales del anillo de sellado:CIIR, EPDM, PTFE y NBR

Tipo de conexión:Conexión de prensa tipo D en tres extremos

Presión nominal:PN16

Presión de prueba hidrostática:2,5MPa

Presión de prueba de estanqueidad:1,05MPa

Rango de temperatura de la junta:-20°C a +110°C, según el material y el medio seleccionados

Proceso de fabricación:Formado mecánicamente a partir de tubos de acero inoxidable.

Tratamiento superficial:Pulido por vibración, pulido magnético o decapado

Marcado del producto:LOGO + OD + Espesor de pared + Material. Hay marcas personalizadas disponibles.

Embalaje:Bolsas de plástico, cartones de exportación y cajas de madera

Certificados:GB/T 19001-2016, ISO 9001:2015, documentación CE para productos aplicables y Licencia Sanitaria

Marca:LIANHE

Código SA: 7307230000

Lugar de origen:Wenzhou, Zhejiang, China

Aplicaciones

Adecuado para sistemas compatibles de agua potable, agua fría y caliente, aguas residuales, agua industrial, petróleo y gas.

Las aplicaciones típicas incluyen:

• Sistemas de abastecimiento y drenaje de agua.

• Sistemas de calefacción y aire acondicionado.

• Sistemas de tuberías de gas

• Tuberías de agua industriales

• Edificios comerciales y residenciales.

• Barcos, hospitales y hoteles.

• Proyectos de protección ambiental.

Ventajas del producto

1. Tres conexiones de prensa del mismo tamaño

2. Instalación rápida y sin llamas

3. Buena resistencia a la corrosión

4. Baja resistencia al flujo

5. Sellado fiable cuando se instala correctamente

6. Buena resistencia a las vibraciones

7. Tiempo de instalación y costos de mano de obra reducidos

8. Múltiples materiales y anillos de sellado disponibles

Instrucciones de instalación

1. Corte el tubo de acero inoxidable en escuadra con un cortatubos adecuado.

2. Elimine las rebabas internas y externas para evitar daños al anillo de sellado.

3. Limpie el extremo del tubo y el casquillo del conector.

4. Confirme que el anillo de sellado esté colocado correctamente y sin daños.

5. Marque la profundidad de inserción requerida en la tubería.

6. Inserte el tubo completamente en el casquillo.

7. Utilice una herramienta de prensa y una mordaza compatibles con el perfil tipo D especificado.

8. Complete el ciclo de prensado e inspeccione visualmente la unión.

9. Realice una prueba de presión o fuga de acuerdo con la norma aplicable.

No utilice una mordaza de perfil S, V o M a menos que se haya confirmado su compatibilidad con el producto.

Control de calidad

1. Inspección de calidad de materia prima, diámetro exterior y espesor de pared

2. Corte e inspección de extremos de tuberías.

3. Inspección de casquillos y dimensiones después del conformado.

4. Inspección de soldadura y superficie cuando corresponda.

5. Inspección después del tratamiento térmico y acabado superficial.

6. Pruebas de presión hidráulica y estanqueidad.

7. Inspección de marcado y embalaje de productos.

Los documentos disponibles incluyen certificados de prueba de materiales EN 10204 3.1, certificados de materia prima, informes dimensionales, informes de pruebas hidráulicas e informes de inspección de terceros. Se podrán proporcionar informes de pruebas radiográficas cuando corresponda.

Términos comerciales

Cantidad mínima de pedido:Normalmente entre 5 y 10 piezas, según el tamaño y la disponibilidad de stock.

Muestras gratuitas:Disponible para productos estándar seleccionados; Los gastos exprés normalmente corren a cargo del destinatario.

Hora de cotización:Normalmente en tres horas laborables.

Validez de la cotización:Normalmente de 3 a 7 días.

El tiempo de entrega:Aproximadamente de 3 a 7 días para productos regulares disponibles en stock y aproximadamente 25 días para nueva producción.

Condiciones de pago:Depósito del 30% T/T y saldo del 70% antes de la entrega.

Condiciones de envío:EXW, MANDO, CFR, CIF, DDP y DDU. La entrega se puede organizar por transporte marítimo, aéreo, terrestre o expreso internacional.

Garantía:Un año contra defectos de fabricación confirmados.

Fabricante:LIANHE
Lugar de origen:Wenzhou, Zhejiang, China
